[Wolverine]

hallo, alle!

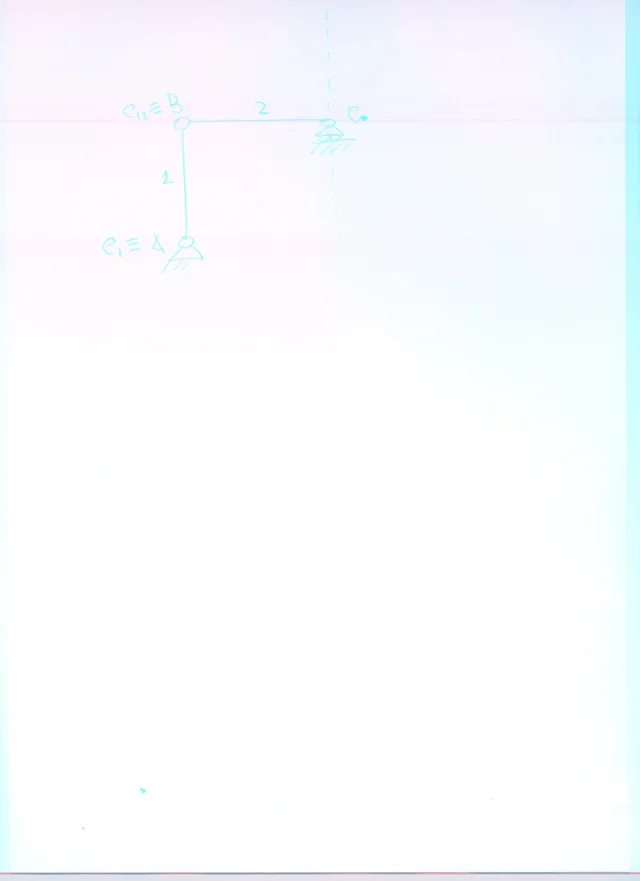

ich habe einen zweifel an dieser übung. das system in figur ist labile mit 1 g.d.l., aber ich verstehe nicht, warum die beiden absoluten zentren und die relative mitte nicht ausgerichtet sind.
wie können sie sehen, die absolute mitte von 1 (c1) fällt mit dem punkt, wie ich eine unterstützung in a, die mitte c12 fällt mit b und die absolute mitte von 2 muss zum geraden r gehören, aber die 3 sind nicht ausgerichtet!! wo falsch?

danke!



[zeigs]

weil sich die rotationsmitte von 2 im schnittpunkt zwischen der achse 1 und der achse des wagens c0 befindet, so unendlich in der betrachteten konfiguration, aber einfach jede andere konfiguration ziehen und sofort zwei linien auf dem design ziehen, und sie sind ausgerichtet. in der praxis änderungen kontinuierlich

hi.



[Wolverine]

danke für die antwort!
hallo!



[DeltaS4]

quoto, in der konfiguration haben sie einen akt der translatorischen bewegung, ist daher der mittelpunkt der snapshot rotation ist unendlichkeit
