Des battements de dessin d'un escalier en spirale

[Giuseppe]

bonjour tout le monde, j'expose immédiatement mon problème:

j'ai conçu un escalier en spirale avec des marches pointues et une plaque centrale de 90 mm
maintenant je dois dessiner la bande de roulement qui est composée d'une feuille de 250 mm pour 3 d'épaisseur suivant évidemment la trajectoire des marches.
j'ai essayé avec un spline en suivant quelques conseils de discussions précédentes, mais j'ai eu un grand succès.
j'attache le dwg pour être plus clair.



[GP.]

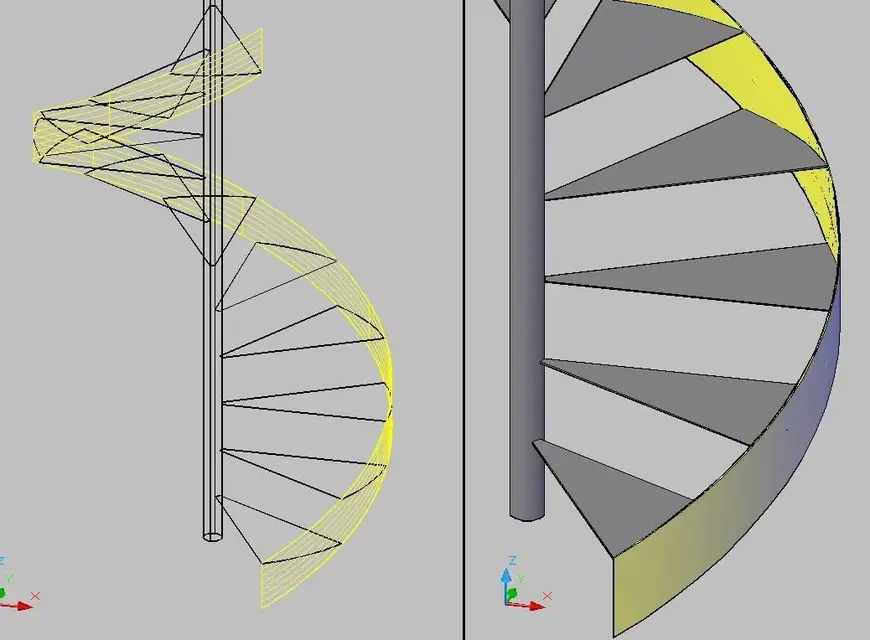

si le dessin de deux brins chevauchants continue au moins deux autres étapes (en haut et en bas) et si les coupes sur la première et la dernière avant d'utiliser le loft, donner une épaisseur (-3 pour extruder, si des parties du bas) à la surface.

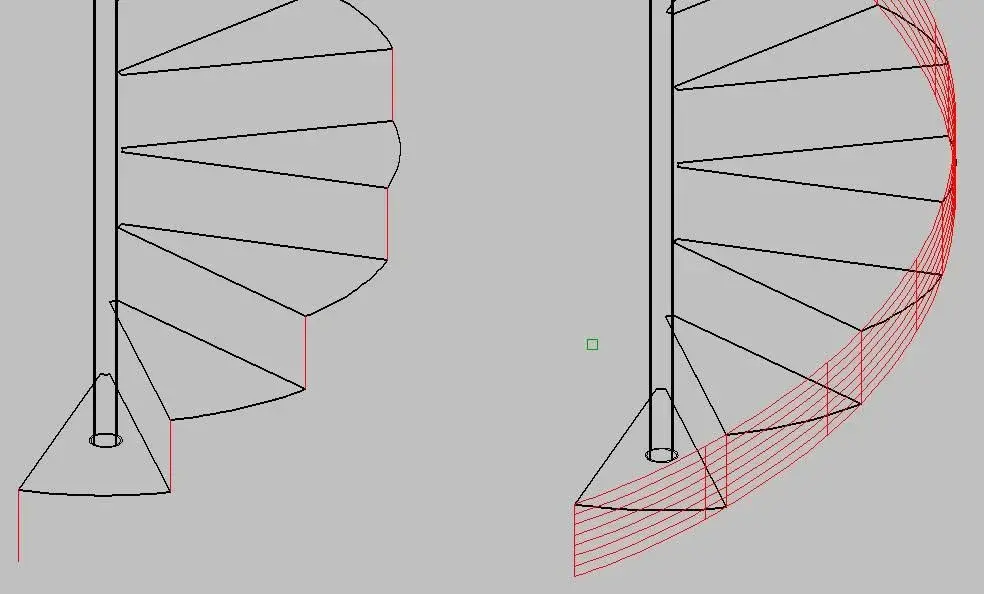

un autre système est de tracer une ligne verticale correspondant à la hauteur de la bande, à copier à chaque étape, puis de les sélectionner en séquence comme sections pour le loft. cependant, la courbe obtenue pourrait être moins satisfaisante qu'avec l'autre système, vous pouvez surmonter en inspectant la bande plus.
.



[Giuseppe]

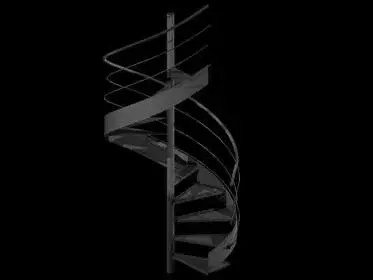

merci beaucoup je pense avoir compris que je dois juste faire la correction de l'épingle sur le premier gradno et ajouter les semis pour la barre de main essayer d'attacher le rendez.



[Giuseppe]

le fichier est trop lourd je pense que j'attache le dwg



[Giuseppe]

j'ai abaissé la qualité de la loupe maintenant devrait l'attacher
je voulais te demander quelque chose. .
est-il possible de dessiner un solide le long d'une trajectoire?



[GP.]

est-il possible de dessiner un solide le long d'une trajectoire ?

comme vous voulez dire non, mais si la trajectoire était représentée par une surface oui.
commande: transcia
sélectionner les objets à couper: trouvé(s) 1
préciser le point initial du plan de coupe ou [Oggetto
piano/surface/assez/vis/xy/yz/zx/3pun <3 livres>



[Giuseppe]

comme vous voulez dire non, mais si la trajectoire était représentée par une surface oui.
commande: transcia
sélectionner les objets à couper: trouvé(s) 1
préciser le point initial du plan de coupe ou [Oggetto
piano/surface/assez/vis/xy/yz/zx/3pun <3 livres>

je dois couper la plaque centrale de l'échelle le long des tangents internes des marches pour former une sorte de feuille glissée, puis suivre votre conseil :
je dessine une spline le long de la partie tangente intérieure de l'étape superposée et avec la commande loft je la transforme en superfice je pourrais même utiliser la commande vous soustraire?
merci beaucoup.



[GP.]

exactement, je vous recommande de dessiner la surface légèrement plus large que le solide à dessiner.

si je comprends ce que vous voulez faire, regardez la commande de l'hélice. deux hélices peuvent être transformées en une surface toujours par loft.



[lele79]

Bonjour tout le monde...
Je me joins à cette discussion : J'ai plus ou moins le même problème. J'ai le tube central et je dois le « couper » pour qu'il devienne, comme, la feuille glissante dictée par les coins. J'utilise autocad2004, comment puis-je faire?
Je vous remercie !



[lattu]

est la même procédure seulement que au lieu de le faire sur le fil extérieur vous le faites accrocher au fil intérieur des marches



[Tristan]

est la même procédure seulement que au lieu de le faire sur le fil extérieur vous le faites accrocher au fil intérieur des marches

sin autocad 2004 n'a ni le loft ni le transcrit par surface... si je peux me permettre lele79, mettez à jour ce dinosaure! faire 3e sur acad2004 est un suicide. Ça vaut le coup d'utiliser un croquis !



[lele79]

Dinosaure... C'est peut-être vrai que c'est un peu passé la mode 2004... jusqu'à ce que je fasse tout avec ça, si j'avais une version plus récente, je pourrais même avoir l'air mieux...:finger:
Mais jusqu'à ce que je puisse le mettre à jour, dire que je ne peux rien faire ? - Oui.
Bonjour.
Lys



[Tristan]

Je ne pense pas, si nous parlons d'échelles à la 3e. autocad 2004 avait (ha) une mauvaise gestion des surfaces/mesh, n'a pas de contrôle primitif (élica) ni de modélisation adapté à cette fin (loft). Je ne dis pas que c'est impossible, mais je vois ça comme un rognose !



[Marco s]

Bonjour à tous, je me suis mis dans cette discussion parce que j'ai un problème inhérent, comment donner une épaisseur à une surface loft? J'ai créé les deux splines qui me donnent la forme mais je dois lui donner une épaisseur, merci!
Mars



[Tristan]

utiliser la commande épaississement



[GP.]

ou, puisqu'il s'agit d'une semelle intérieure, to direction (vers l'intérieur), épaissit extrude "normale" à la surface.
