Pertes de charge

[angelo023]

ayant un tube d. 30mm à l'intérieur d'une soie ronde, 10mm2
connaissant la pression dans et hors de l'air,
débit, etc. comment calculer la perte de charge?



[SOLID]

bonjour mon ange,

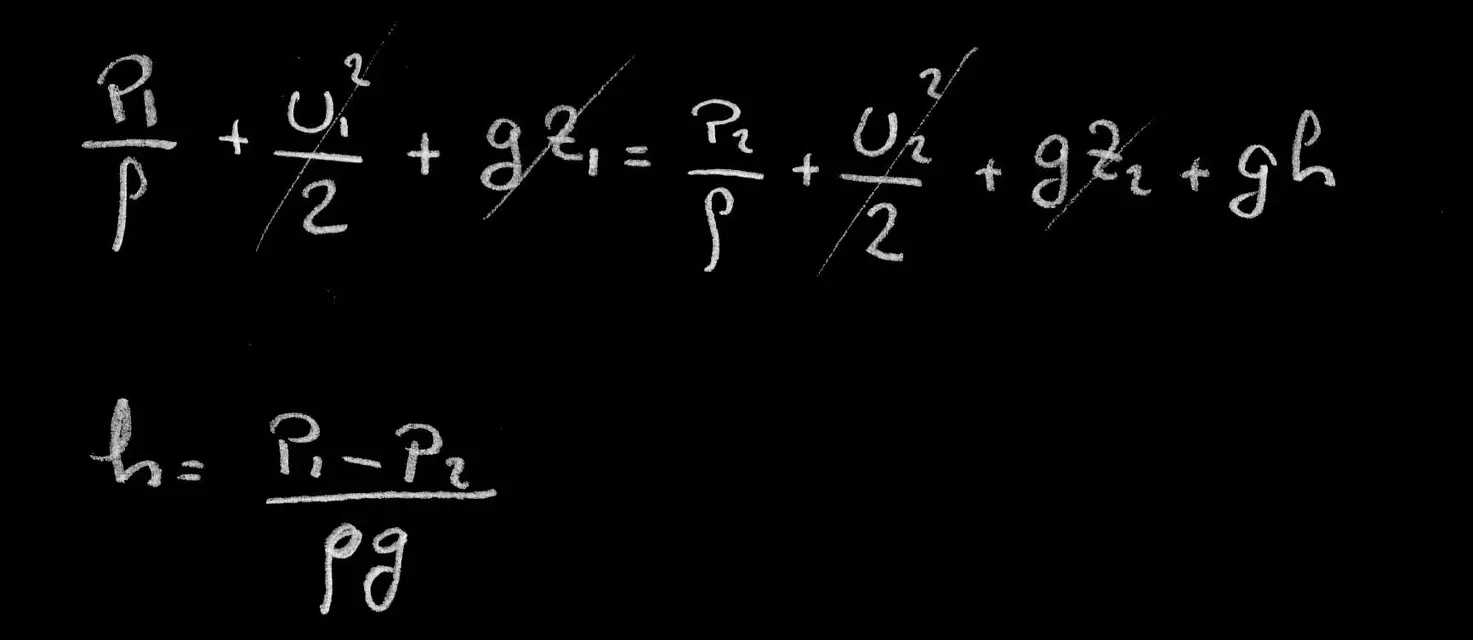

si vous voulez prendre en compte les effets visqueux, en supposant un flux incompréhensible, vous pouvez utiliser bernoulli ayant l'accord d'ajouter le terme des pertes de charge, qui prend en compte les effets dissipatifs.

en particulier dans votre cas, pour la préservation de la masse, la vitesse entrante et sortante sera égale et le terme potentiel négligeable.

vous tirez donc des recettes h qui exprime la perte de charge qui est proportionnelle à la longueur du tube et au carré de la vitesse moyenne du flux.



[angelo023]

bonjour mon ange,

si vous voulez prendre en compte les effets visqueux, en supposant un flux incompréhensible, vous pouvez utiliser bernoulli ayant l'accord d'ajouter le terme des pertes de charge, qui prend en compte les effets dissipatifs.

en particulier dans votre cas, pour la préservation de la masse, la vitesse entrante et sortante sera égale et le terme potentiel négligeable.

vous tirez donc des recettes h qui exprime la perte de charge qui est proportionnelle à la longueur du tube et au carré de la vitesse moyenne du flux.[/QUOTA]bonjour solide et merci
j'aimerais profiter de vos connaissances puisque je ne suis pas de la branche...
je fais un exemple de ce que je veux :
j'ai un tube d30x600m à tondino sez. 10 mm2
10bar entrant
l'air est chauffé à travers le sez tondino.\10mm2
température de l'air à la sortie et 200°c
la chaleur spécifique de l'air devrait être par exemple 1.45.
pour les pertes de chargement cependant utiliser le bernoulli si vous
comment puis-je le faire dans le specidique ? j'espère l'avoir expliqué.
bonjour quand même.



[Preparation-H]

questo/i logiques/shttp://www.softwareparadiso.it/perdite.htm
http://www.studio-masini.it/percar.aspsi vous n'essayez pas de donner un oeil ici aussi:
http://www.oppo.it/tabelle/a_elenco_tabelle.htmlcation
les



[egy]

mais la température de l'air entrant est-elle égale à celle de l'air sortant? parce que si l'air entre dans le froid et sort chaud (ou même le contraire), vous ne pouvez plus considérer l'hypothèse d'incompréhenibilité valide, car le poids spécifique et la viscosité d'un fluide compressible changent avec la température et la pression. pour calculer la perte de charge à ce point servirait un programme de simulation fluiddynamique, ou une feuille d'excellence faite à l'art, car un système qui en forme fermée n'a pas de solution devrait être convergent numériquement.
en pièces, je pense que si vous voulez des données fiables, la seule solution est de mettre un manomètre à l'entrée du tube et un à la sortie; la différence de pression entre les deux sera votre perte de charge.



[SOLID]

dans votre cas, vous ne pouvez certainement pas utiliser bernoulli, puisque les variations de température et donc de densité sont pertinentes, mais vous devez utiliser le premier principe de thermodynamique sous forme eulérienne (à partir de laquelle entre autres le théorème de bernoulli classique est obtenu).
cependant, pour vous mettre en sécurité, appliquez l'équation que je vous ai écrite dans mon premier post pour calculer la perte de charge, cependant, à l'usine hors (c.-à-d. sans l'air de commutation de chaleur avec le tondino). au moins pour avoir un ordre de grandeur des pertes de charge.



[alepra79]

bonjour à tout le monde, j'aimerais savoir si quelqu'un peut me dire la perte de charge sur un fil fil fil fil fil filant. je connais le débit, la vitesse et la surface du filtre, j'ajoute aussi que le liquide traité est de l'eau à température ambiante.
si quelqu'un peut me dire une réponse, ça me fera un immense plaisir. merci à tous.
