citation avec coordonnées

[xwebx]

bonjour, les gars, merci pour votre aide précieuse.
aujourd'hui, j'ai enfin atteint la citation de mon cadre.
pour citer l'intersection des tuyaux, j'ai décidé de citer la coordonnée du point où l'axe d'un tube rencontre la surface extérieure du tuyau.
comment citer ce point pour que j'apparaisse une ligne verticale et une horizontale qui croisent au point indiquant la valeur de la coordonnée x et y?
je vous remercie.



[tecnico_plast]

honnêtement, je n'ai pas bien compris ce que vous voulez citer, cependant si vous voulez contingenter dans l'ordre, utilisez la commande "tarif ordonné" (avec wf3), cliquez sur le premier point, qui sera le point 0 et puis à la main cliquez sur les autres points, bien sûr vous devez le faire dans les deux directions, x et y. comme type d'attaque vous avez à votre disposition plusieurs options, "sur entité", "intersection" etc., dans ce dernier cas pour citer



[xwebx]

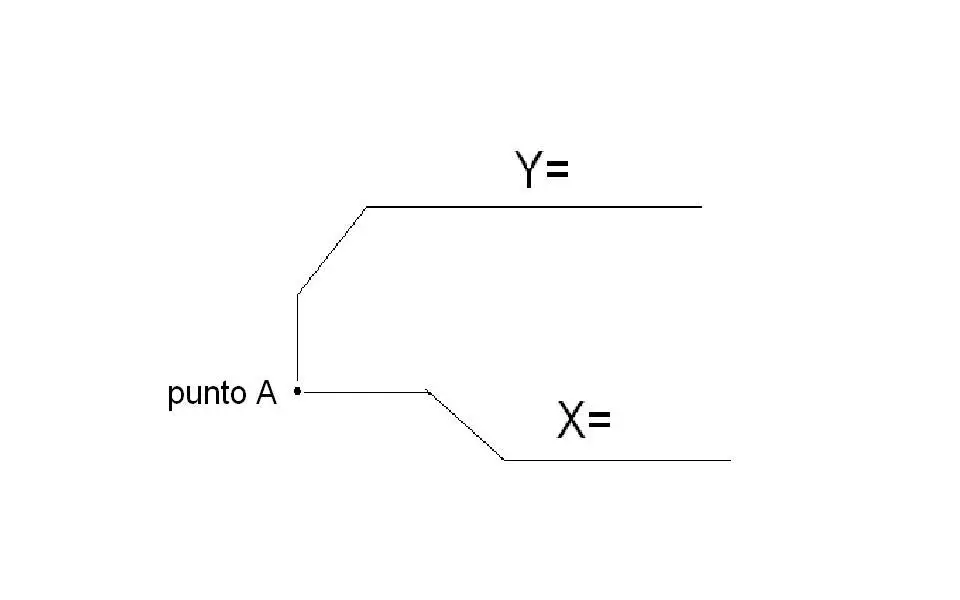

désolé, pour m'expliquer mieux, j'attache aussi un dessin.
j'utilise la version 2.0 de proe.
comment je fais ça ?



[SweptBlend]

pour ce que je sais, pour faire la citation pour coord, en proe vous devez d'abord créer les quotas (si les monstres, au lieu de les créer, et puis le trajet en coordonnées, vous changez aussi les modèles, que vous pourriez ne pas vouloir.. )
lorsque vous avez créé toutes les cotes d'un axe (par exemple x ), sélections, clé dx, commande / commutation linéaire.



[tecnico_plast]

d'abord crée un simple quota linéaire, de l'axe à un point, puis cliquez-le avec la droite et sélectionnez "commande/interrupteur linéaire", à quel point vous devrez sélectionner la ligne où vous voulez qu'elle soit placée zéro.
