Feuille de fermeture

[cristian.79]

je voudrais vous signaler le problème suivant, qui m'a apporté une solution partielle, après avoir fait diverses tentatives.

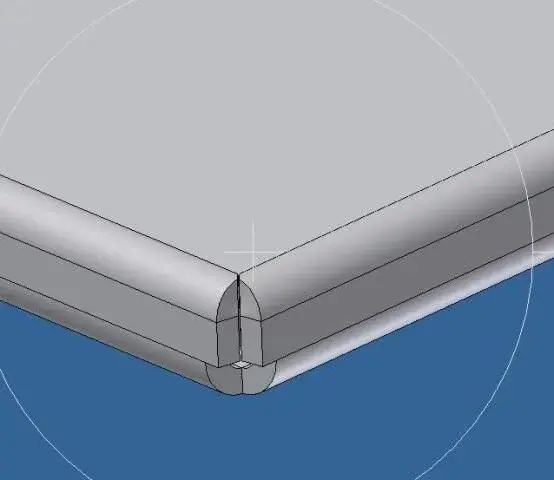

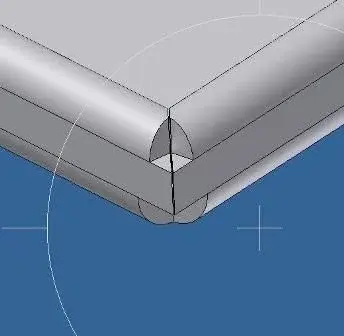

but était de créer un bord pour une feuille, ce qui était simple, mais une fois créé aux coins de la feuille, j'ai cherché des solutions pour la fermer; dans l'image vous voyez comment c'était avant et comment je l'ai modifié.
je voulais faire quelque chose comme ça, même là où j'ai des courbes en bas et en haut, mais je n'ai pas trouvé de solutions appropriées. quelqu'un sait s'il y a d'autres solutions ?
jointe j'ai aussi mis le design complet.
merci à tous.



[Stiky]

j'ai regardé ta part, mais ce que tu as conçu, en réalité tu ne peux pas faire avec la feuille, du moins avec des coups normaux.

quel processus de production adoptez-vous pour la pièce que vous avez conçue?



[diegus]

bonjour.
même selon ma modeste connaissance de la feuille pliante ce plat est difficilement réalisable. ....
cmq j'ai attaché un fichier zip avec la partie modifiée selon ce que je pense que pourrait être la solution, j'ai ensuite inséré la partie dans un ensemble soudé pour créer un soudage pour remplir les bords (comme je pense que c'est fait en réalité).
regarde-le et préviens-moi.
bonjour diegus



[cristian.79]

désolé d'être en retard dans la réponse, mais je ne lis que maintenant.
pour stiky: en fait, j'avais remarqué qu'il n'était pas possible de le faire au moins avec les procédures que je connais, mais je ne sais pas quelle procédure l'entreprise qui m'a confié de développer veut la réaliser. dans la conception de l'objet j'ai suivi les données qui m'ont été fournies en fonction de leurs besoins, qui étaient précisément de vouloir réaliser une telle forme à travers la feuille et si possible de couvrir les bords.
pour diegus: j'ai téléchargé et vu votre modèle et merci, j'ai juste besoin de voir si quelqu'un qui m'a donné cette pièce veut insérer des soudures... peut-être la seule solution pour couvrir les bords.

merci à tous pour vos réponses !



[Peppe]

ce coin doit-il être soudé ?



[Stiky]

je suis d'accord avec la solution diegus, avec la feuille que vous pouvez atteindre.



[cristian.79]

bonjour !...non ! en réalité l'intention aurait été de réaliser tout cela à partir de tôle, sans l'intervention de soudage ou autre, mais je n'ai pas trouvé de solutions pour fermer les bords (seulement avec la feuille) en fait, comme vu de la conception que j'ai attaché, j'ai créé des extrusions aux bords, qui ont partiellement résolu l'objectif.

merci beaucoup pour votre question.

bref. ..vraiment compliments pour le site et le forum!



[Peppe]

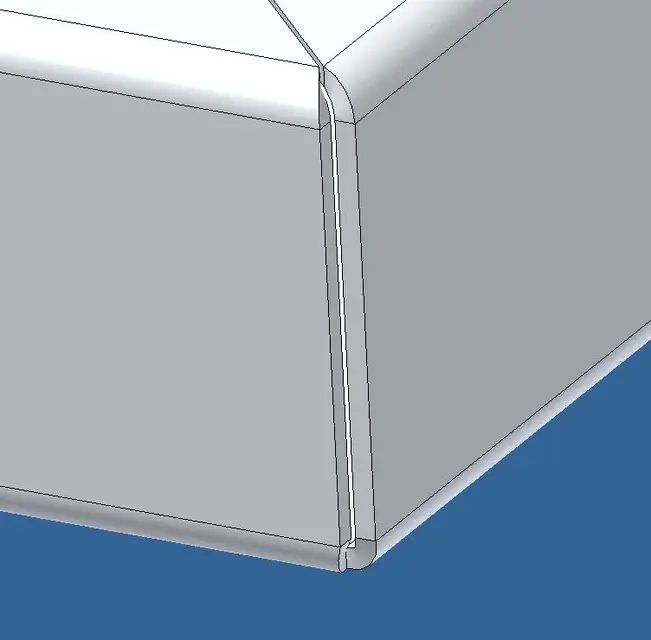

je fais beaucoup de feuilles, et avec des boîtes de ce type je ferme les coins avec "forme de déchargement" = soudure linéaire, (voir image). bien sûr à la fin est soudé...
j'attache aussi le fichier comme vous voyez comment je l'ai créé. . . .
Voir la pièce jointe lamiera.zip



[Tarkus]

je fais beaucoup de feuilles, et avec des boîtes de ce type je ferme les coins avec "forme de déchargement" = soudure linéaire, (voir image). bien sûr à la fin est soudé...
j'attache aussi le fichier comme vous voyez comment je l'ai créé. . . .

quoto.
en fait, il n'est pas possible de fermer le bord avec les épaisseurs de la feuille qui vont râter pour faire un bord vivant.
vous devriez avoir un processus de fraisage de 45° des bords intéressés de la feuille, puis fermer le développement de la machine de pliage.
vous devriez également avoir un traitement, une machine de flexion et une machine de flexion avec 4 paires de p..le pour faire les bords bien correspondre.
je crois qu'une transformation de tôle pour obtenir ces résultats sans soudure, mais peu susceptible d'être disponible pour ceux qui devront y parvenir.
le monde est beau parce qu'il est varié...



[cristian.79]

je vous remercie pour la délicidation et pour vos interventions...
