désolé pour le retard. voici la procédure pour insérer le réseau.
conditions préalables:
- ayant créé des vues dans le dessin animé;
- ayant créé deux pts comme des sommets opposés du rectangle délimite la vue unique;
maintenant vous commencez la macro à partir d'outils - macro -genret.catscript.
- une boîte de dialogue qui demande l'étape du réseau (par défaut=100).
- barre d'état : sélectionnez la vue où créer les grilles --> cliquez sur un élément de vue.
- barre d'état : sélectionnez le premier vertex du rectangle --> sélectionnez un des deux points créés pour chaque vue
- barre d'état : sélectionnez le deuxième vertex du rectangle --> sélectionnez le deuxième point des deux précédents.

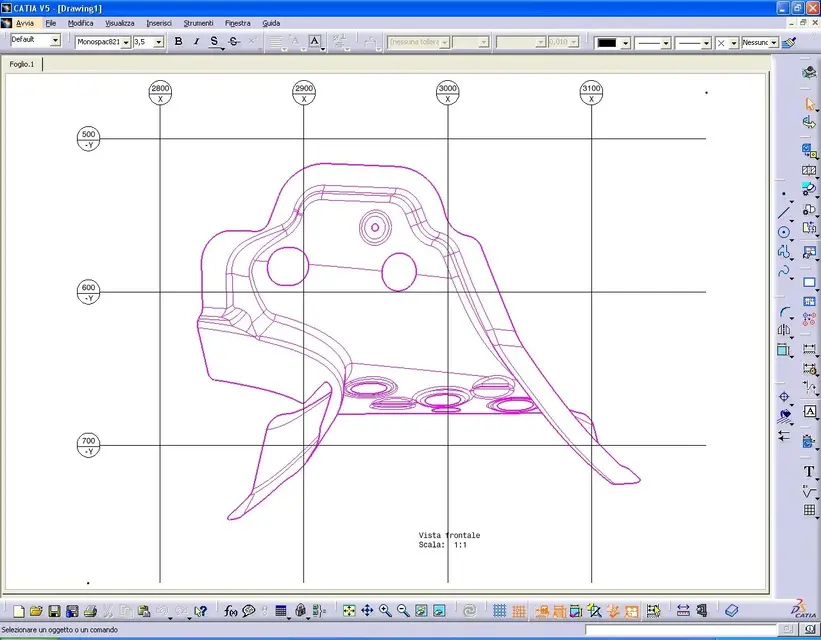

et voilà: la catia commence en quatrième et crée les lignes de réticle avec les pals et quotas relatifs.
j'espère avoir été clair.
je voulais faire une vidéo de ce qui a été dit, mais il est allé trop vite et n'a pas montré les boîtes de dialogue. si quelqu'un a des suggestions, je pourrais même essayer.
dernière chose. je ne connais pas l'auteur du script, mais il serait intéressant de l'améliorer un peu avec la possibilité de choisir, par exemple où mettre les boules (sx, dx, haut, bas, etc.).
