Calcul des plis d'une feuille

[pex]

salut, les gars.
je suis nouveau...

demande-moi de faire un cadre en tôle.

la structure est très simple, il est type un cas de pc, il sera en épaisseur de tôle 1mm. j'ai tout dessiné en rhinocéros, très précis, avec tous les trous dans l'affaire.

puis j'ai fait le développement automatique, et ici les problèmes commencent, je ne sais pas comment me comporter avec les points de repli... j'imagine que si une feuille de 100 x 100 mm est pliée (90 degrés) à 50 mm, le résultat final ne sera pas 50 x 50...

quelqu'un peut m'aider ? comment ça va ?

je vous remercie.

ivan



[lattu]

dépend du rayon de flexion, généralement appelé axe central de la feuille



[Mike1967]

salut, les gars.
je suis nouveau...

demande-moi de faire un cadre en tôle.

la structure est très simple, il est type un cas de pc, il sera en épaisseur de tôle 1mm. j'ai tout dessiné en rhinocéros, très précis, avec tous les trous dans l'affaire.

puis j'ai fait le développement automatique, et ici les problèmes commencent, je ne sais pas comment me comporter avec les points de repli... j'imagine que si une feuille de 100 x 100 mm est pliée (90 degrés) à 50 mm, le résultat final ne sera pas 50 x 50...

quelqu'un peut m'aider ? comment ça va ?

je vous remercie.

ivan

au revoir.
le développement des feuilles doit être calculé à partir de l'intérieur, dans votre exemple le résultat final sera 50x50 mesuré à l'intérieur du côté plié, par conséquent, l'angle ainsi obtenu aura un côté de 51 mesuré à l'extérieur.
pour une plus grande précision, vous devez savoir si une fois que vous pliez la feuille
la même subit des raccourcis/longueurs que vous devrez compenser
dans la réalisation des disparités de développement. (si vous repliez dans l'atelier, demandez au dossier si vous n'avez pas besoin d'être informé à l'avance par ceux qui feront les plis).

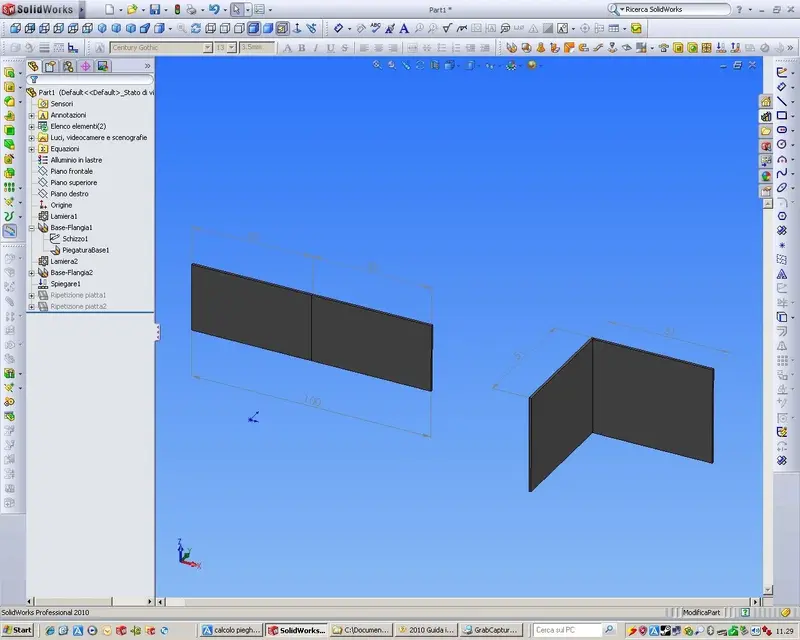

joignez un petit exemple.



[pex]

dépend du rayon de flexion, généralement appelé axe central de la feuille

je vous remercie !

j'ai vu que tu étais clusone, je suis debout !



[pex]

au revoir.
le développement des feuilles doit être calculé à partir de l'intérieur, dans votre exemple le résultat final sera 50x50 mesuré à l'intérieur du côté plié, par conséquent, l'angle ainsi obtenu aura un côté de 51 mesuré à l'extérieur.
pour une plus grande précision, vous devez savoir si une fois que vous pliez la feuille
la même subit des raccourcis/longueurs que vous devrez compenser
dans la réalisation des disparités de développement. (si vous repliez dans l'atelier, demandez au dossier si vous n'avez pas besoin d'être informé à l'avance par ceux qui feront les plis).
joignez un petit exemple.

Merci beaucoup !



[lattu]

j'ai vu que tu étais clusone, je suis debout !

a ù tir de sciòp!



[aledas]

j'utilise ce système :
l'axe du pli est à 1/5 épaisseur - côté intérieur du pli



[Marco74]

alors si nous parlons théoriquement nous pouvons dire que le développement d'une feuille est en faisant la somme des mesures internes ou en somme des mesures externes moins 2 épaisseurs si nous parlons de plis à 90°, par exemple "l"50x50 épaisseur 3 sv=47+47 ou sv=50+50-2*3 en conséquence vous aurez toujours 94, c'est-à-dire développement. si vous avez des plis différents de 90°, toujours théoriquement, conservez pour de bon la somme des quotas internes. alors si nous passons à la réalité, il y a beaucoup d'autres facteurs qui entrent en jeu, y compris la dureté du matériau, de la carrière et du couteau (ceux-ci vous font changer aussi le rayon de pli), la direction du laminage de la tôle, etc... j'espère avoir été très clair et utile.



[darksun]

bonjour... je suis aussi de clusone!!! !

après un passé frestore/stampiste, je me suis mis devant un plasma hd.... lire le post bien que j'ai un petit problème: quand dessiner des trémies et des feuilles pliées sont toujours là pour jeter le temps et les éprouvettes... si j'ai des mesures internes sans problème, et si j'ai l'externe et un angle de 90° assez je retire l'épaisseur de la feuille multipliée par 2... mais si je me retrouve avec des feuilles avec différents virages je ne sais pas comment calculer le développement ... des programmes il y a mais ils coûtent trop... n'y a-t-il rien de libre dans lequel vous insérez les données de longueur, angle, rayon et donne la proportion de la longueur développée ? ? ?



[Gian74]

enlever l'épaisseur de la tôle multipliée par 2 et valable pour les petites épaisseurs. si l'épaisseur augmente, il y a des différences. par exemple pour un angle 50 pour 50, feuille 3 mm, le développement est de 95 mm et non 94 à partir du calcul prévu. Elle dépend également de la taille de la carrière utilisée pour le dépérissement.
