Catia V5 PAS DE TARTEGGIO NELLE SEZIONI

[tony-bisceglie]

au revoir à tous,

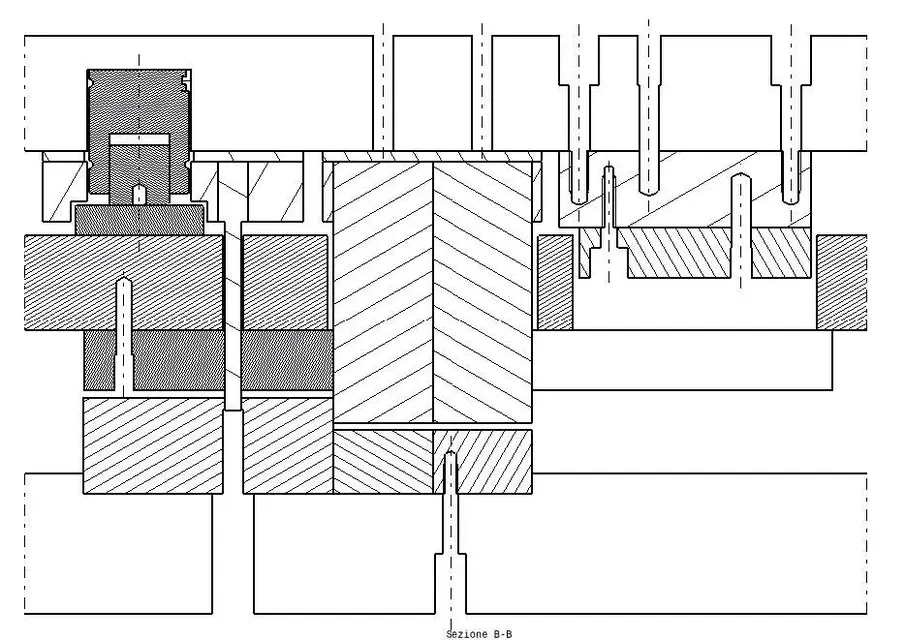

je voudrais savoir comment vous pouvez définir par défaut l'option qui n'insère pas le tiret lors de la création de sections. dans mon cas chaque fois que je génère une section du moule, chaque partie a une contrainte différente. l'un est à 45° l'autre à 60°. donc quelqu'un peut me dire comment avoir les sections immédiatement sans retenue ?
merci et bonne journée



[stef_design]

au revoir à tous,
je voudrais savoir comment vous pouvez définir par défaut l'option qui n'insère pas le tiret lors de la création de sections. dans mon cas chaque fois que je génère une section du moule, chaque partie a une contrainte différente. l'un est à 45° l'autre à 60°. donc quelqu'un peut me dire comment avoir les sections immédiatement sans retenue ?
merci et bonne journée

je suppose que je ne sais pas... mais que catia suit toujours une règle de conception technique. le dispositif de retenue, des parties sectionnées, a des inclinaisons différentes s'il est signalé à différentes parties. sinon, vous connaissez le désordre.
cependant, je ne sais pas comment régler un tiret avec deux coins toujours égaux.
bonjour.



[falonef]

alors :
- théoriquement à chaque catpart que vous devez assigner à la matière. donc cela contiendrait déjà la déduction correcte et les autres différentes propriétés qui seront ensuite reproduites dans les sections du 2d (01.jpg)
- généralement dans les composants cylindriques 2d (par exemple, vis, arbres, etc.). pour les avoir sans section vous avez 2 possibilités:

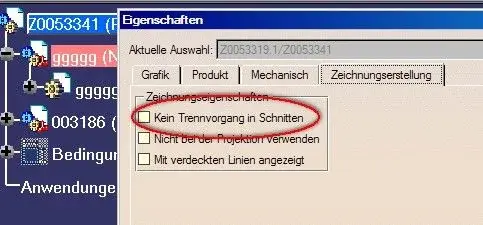

a) dans l'arbre logique dans la sélection de catproduct le composant affecté et sous les propriétés vous devriez trouver l'option qui dit de ne pas disséquer dans le dessin (02_a.jpg)

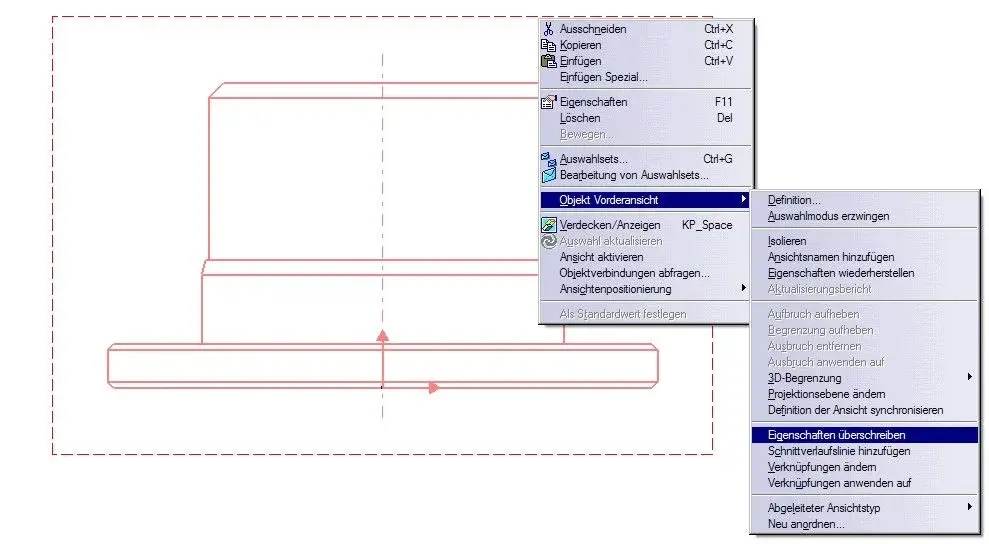

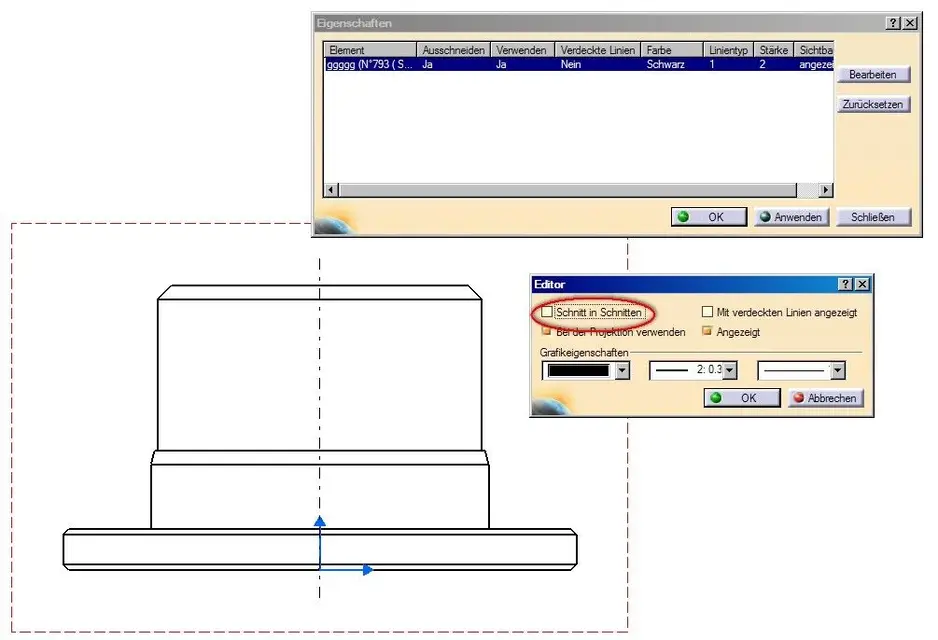

b) aller à la rédaction sur la propriété de la vue (02_b1.jpg) -> clic droit -> propriété ... -> sélectionner l'objet que vous ne voulez pas sélectionner -> choisir l'option (02_b2.jpg)

3) dans la façon standard xml admin vous définissez de ne pas retenir par des sections par défaut (03.jpg)



[marcofa]

où dois-je aller pour exécuter l'option standard 3 xml ? je ne trouve pas.
mars



[falonef]

me semble sous les outils -> normes, etc.... (je n'ai pas de cv5 en italien)



[marcofa]

sous outils - standard je n'ai rien trouvé pour défaire les contraintes, et de toute façon, ce ne serait que relatif à la géométrie ouverte.

je supprimerais certainement par défaut les sections, et cela devrait être dans les paramètres généraux, mais je n'ai rien trouvé.
mars



[marcofa]

après les recherches sur le web et d'autres forums je pense que j'ai compris que vous ne pouvez pas définir par défaut la suppression des restrictions dans les sections.
parmi les nombreuses solutions palliatives proposées, la seule valable est une macro qui fait le travail: evidemment, après une mise à jour les contraintes réapparaissent et vous devez exécuter la macro à nouveau.
n'est pas radical, mais encore utile et rapide.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
language"vbscript"

sous secteur()
set udocument = catia. document actif
définir uselection = udocument.selection
set uvisproperties = uselection.visproperties

uselection.recherche "catdrwsearch.catearlygenshape, tous"
uvisproperties.setshow le présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout état membre.
l'élection.
fin
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
copier les notes et enregistrer sous .txt, puis modifier l'extension dans .catscript

mars



[falonef]

mais si vous entrez en tant qu'administrateur et setts pour ne pas traiter vous ne faites pas d'abord? je ne comprends pas tout cet ogiro pour obtenir le même résultat en programmation ! ! ! ! !



[marcofa]

je suis entré en tant qu'administrateur, mais je n'ai rien trouvé dans les paramètres pour pouvoir supprimer les restrictions, et aussi sur le web personne n'a trouvé la solution en effet, comme dit, il ne semble pas possible.
si vous avez le moyen, veuillez l'exposer clairement.
en outre dans le post xml j'ai exposé un problème pour admin.
mars
