TABELLA CON IMPOSTAZIONI PARTIE

[DANI-3D]

bonjour.

j'ai un ensemble de sous-axes et de parties qui sont originaires de diverses manières, certains ont été importés à travers des fichiers iges ou des étapes d'autres programmes ou téléchargés à partir d'internet, certains sont natifs à pro-e mais je ne connais pas bien les paramètres de départ.
le problème est que je dois souvent lutter pas peu pour obtenir le poids correct.
je voudrais créer une table à insérer dans le tambour de l'assemblage qui apporte les réglages des pièces individuelles (matériel, précision, unité, masse d'appui, etc.) pour les garder sous contrôle et corriger ceux qui ne vont pas.

comment je peux faire ça ?

merci pour les suggestions



[maxopus]

lorsque vous créez des pièces à partir de fichiers importés, vous devez vous assurer que les pièces sont créées en utilisant une partie de démarrage qui contient les paramètres et matériaux de votre intérêt

vous pouvez insérer dans l'arborescence des modèles de colonnes qui vous permettent d'afficher les paramètres des différentes parties.

de cette façon, vous pouvez copier et coller les données d'un côté à l'autre.



[DANI-3D]

soyez patient, mais je ne comprends pas.
par exemple, si j'ai un fichier iges comme je leur dis d'utiliser une certaine partie de démarrage.



[maxopus]

soyez patient, mais je ne comprends pas.
par exemple, si j'ai un fichier iges comme je leur dis d'utiliser une certaine partie de démarrage.

vous devez mettre dans la config. pro les deux options suivantes:

template_solidpart (piste complète du modèle de pièce de départ)
template_designasm (chemin complet du modèle start asm)

de cette façon, lorsque vous ouvrez un fichier importé (igs ou étapes par exemple), le programme assigne les paramètres présents dans la partie de démarrage ou démarrez asm si c'est un ensemble.



[DANI-3D]

percui devrait prendre la même partie strart, que j'avais bien sûr déjà mis, quand j'ouvre un nouveau fichier de pro-e, mais dans mon cas cela ne fonctionne pas.
quand j'ouvre un iges ou une étape je trouve un fichier sans paramètres, matériaux et avec des unités dans newton, y a-t-il pour configurer une autre option?



[maxopus]

percui devrait prendre la même partie strart, que j'avais bien sûr déjà mis, quand j'ouvre un nouveau fichier de pro-e, mais dans mon cas cela ne fonctionne pas.
quand j'ouvre un iges ou une étape je trouve un fichier sans paramètres, matériaux et avec des unités dans newton, y a-t-il pour configurer une autre option?

désolé, je pense que vous devez définir l'option intf_in_use_template_modèles su ouiessayez de me faire savoir... je ne veux pas avoir mon cerveau sur la table.



[DANI-3D]

génial, donc ça marche bien. pour les nouveaux fichiers, je ne devrais plus avoir de problèmes.

mais pour remettre les anciens fichiers, vous pouvez voir les paramètres de la "table" que j'ai décrite plus tôt ?



[Ghirarduzzi.G]

tu sais maxopus que je ne trouve pas le réglage intf_in_use_template_modèles dans le config.pro ?
peut-il être que dans le wf5 est appelé différent?
thanx !



[DANI-3D]

essayer de sélectionner afficher > session actuelle et supprimer la marque de contrôle pour afficher seulement les options chargées par fichier



[Ghirarduzzi.G]

:36_1_1 : mais pas si brut de... :36_1_12 :

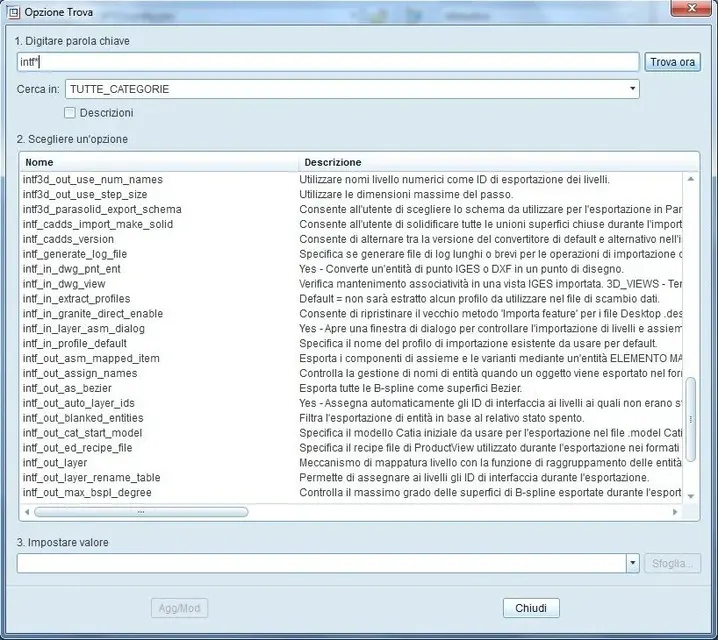

en fait, comme vous pouvez le voir à partir de l'image ci-jointe (le fait de ne pas avoir tort avec ce message) j'ai rappelé toutes les entrées contenant la clé de recherche "intf" et celle qui indiquait maxopus n'apparaît pas. c'est la première fois qu'il s'agit de :
c'est pourquoi j'ai besoin d'une opération... génial !



[DANI-3D]

je suis désolée, je ne voulais pas remettre en question vos énormes capacités.



[Ghirarduzzi.G]

c'est la première fois qu'il s'agit de :
oh de toute façon à la fin je ne comprenais pas si ce paramètre existe ou pas dans le wf5.
vous utilisez wf5 ? dans votre config.pro ?



[DANI-3D]

je n'utilise pas wf4.



[Ghirarduzzi.G]

et il y en a évidemment !
pas besoin du magicien...
c'est pas vrai.



[maxopus]

me voilà.
essayez de l'insérer dans la configuration, même si elle ne suggère pas.
j'ai essayé il y a un peu avec le wf5 et ça marche.



[Ghirarduzzi.G]

j'y ai pensé moi-même, mais je n'ai pas osé. . . .
maintenant j'essaie !



[3Dtech]

vous devez mettre dans la config. pro les deux options suivantes:

template_solidpart (piste complète du modèle de pièce de départ)
template_designasm (chemin complet du modèle start asm)

De cette façon, lorsque vous ouvrez un fichier importé (igs ou étapes par exemple), le programme assigne les paramètres présents dans la partie de démarrage ou démarrez asm si c'est un ensemble.

si j'impose la configuration comme vous le dites, s'il y a un paramètre égal, ceci est écrasé par celui de la partie importée ou par mon paramètre de la partie de départ?
