Logiciel de résolution de structure 2d

[peloritano]

bonjour tout le monde.
j'ai tourné un peu sur le forum à la recherche de ce dont j'avais besoin mais je n'ai rien trouvé et pour cette raison je me tourne vers vous.
j'aurais besoin d'un logiciel très simple qui permet de résoudre symboliquement les structures rectangulaires 2d.
je vais t'expliquer...

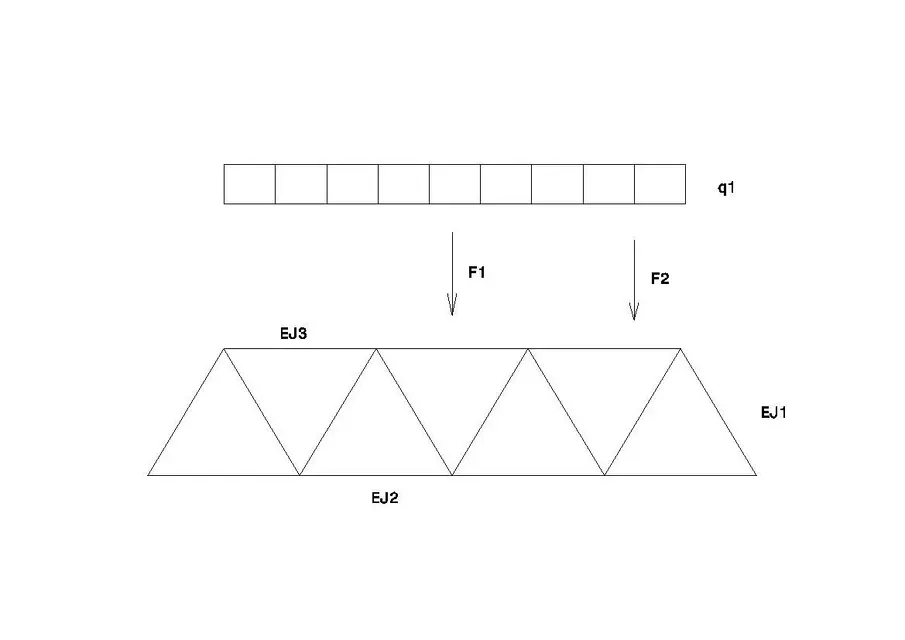

j'ai une structure qui est sollicitée par les charges concentrées f1 f2 etc. et les charges distribuées q1 q2 etc. chaque tige est caractérisée par ej...
(je joins une image)

le logiciel doit me fournir les réactions de liaison et les paramètres cinématographiques des noeuds individuels selon les forces f, les charges q et les caractéristiques des tiges ej individuelles.
en ce qui concerne les sites des différentes universités, j'ai rencontré de nombreux logiciels qui le font mais de façon numérique (c'est-à-dire que je ne peux pas forcer f mais sa valeur à par exemple 10 n)
quelqu'un a-t-il une solution à mon problème ?
tout cela a pour but d'effectuer une analyse préalable de la structure afin de pouvoir évaluer les améliorations possibles de la même structure.



[cugior]

je vous recommande plusieurs images. logiciel simple et polyvalent. je crois qu'il fait ton travail.



[meccanicamg]

il y a un beau programme gratuit qui fait 2d travatures en utilisant la théorie de continu et est appelé ftool.



[Legs]

J'ai compris ce que vous voulez obtenir et pour cela il suffit d'insérer une mesure de base l0=1 et d'exprimer le reste comme un rapport l/l0. alors vous pouvez faire la même chose avec les paramètres comme le module de jeune et les moments d'inertie, les zones etcc.. si vous avez des forces distinctes simplement les appliquer un à la fois et ensuite combiner les résultats. Vous verrez qu'avec la pratique vous comprendrez comment faire.
alors vous pouvez utiliser le logiciel que vous voulez. Je préfère frame2d de glaces (que j'utilise depuis de nombreuses années):http://gelfi.unibs.it/software/programmi_studenti.html
