TEXTE à la surface cylindrique (normale à superficielle)

[pritio72]

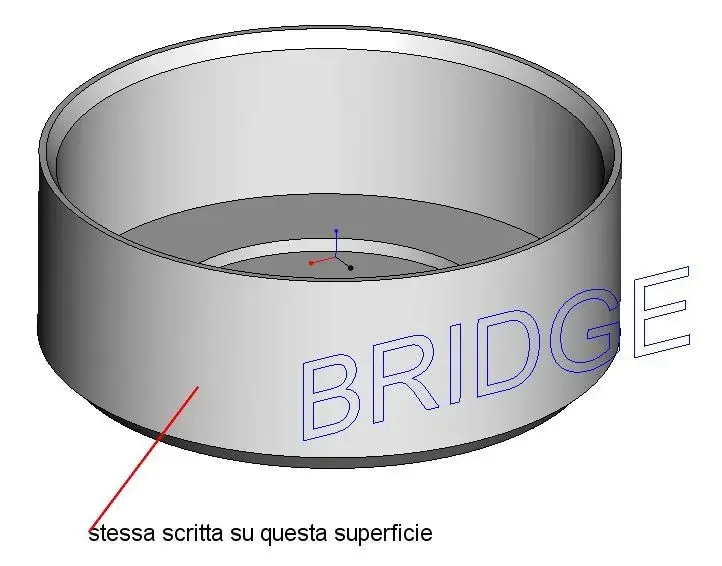

bonjour à tous, je devrais écrire sur une surface cylindrique.
j'insiste sur le fait que sur le forum il y a déjà une course, mais ce n'est pas ce que je dois faire.

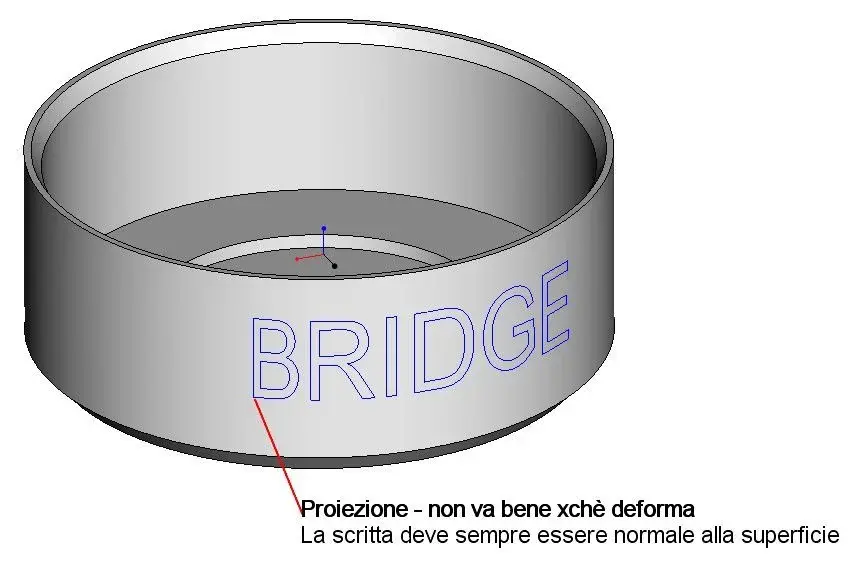

est de créer une écriture sur une surface cylindrique afin que toutes les lettres soient toujours normale à la surface.j'ai déjà essayé de faire un texte et le projeter mais ce n'est pas bon parce qu'il déforme.

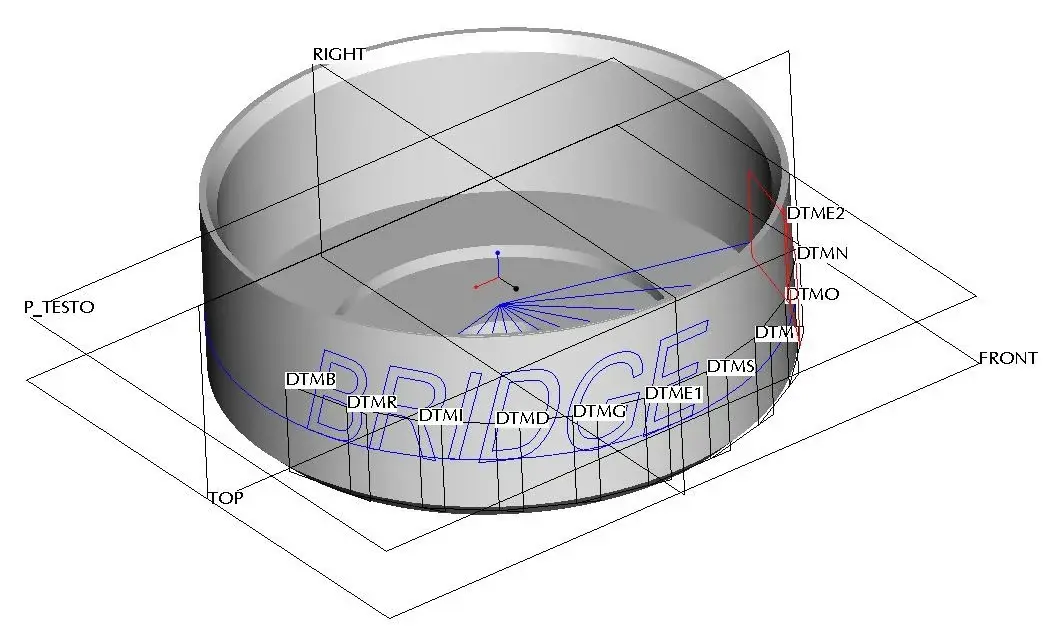

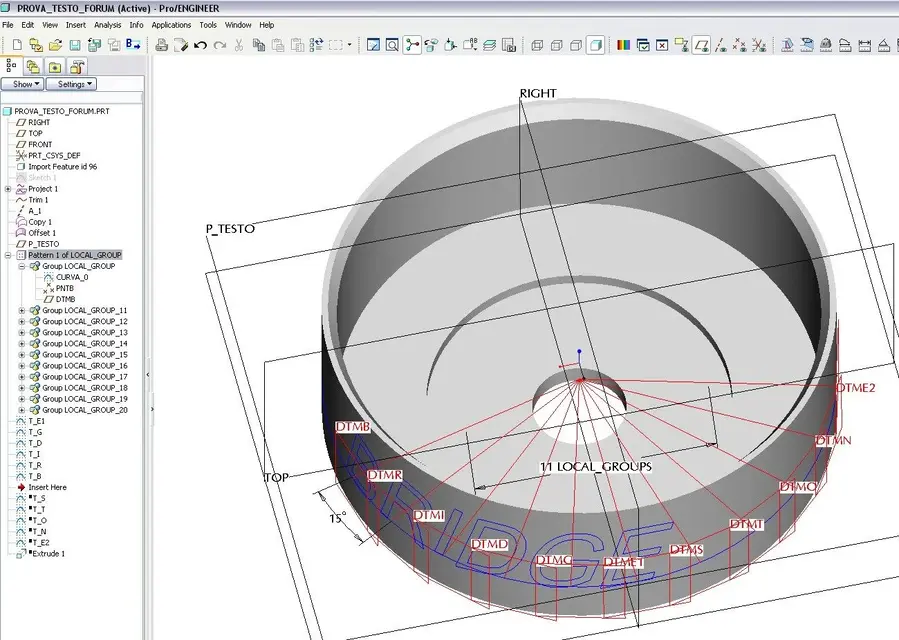

seule solution parce qu'elle ne fausse pas est de la créer pour la construction:

1. à partir du centre de dessin une courbe avec un coin
2. je construis un plan normal à la courbe et tangent à la surface (dtm1
3. je fais le croquis de la lettre dont j'ai besoin.

y a-t-il une fonction qui me permet de le faire sans passer par la construction ?

je joins des photos sur la méthode puis s'il y a besoin je joins le fichier. prt



[Parametric_Ozzy]

sélectionner le croquis, modifier le menu wrap.

salutations



[pritio72]

merci pour l'info.prouvé et l'écriture est parfaite.
mais maintenant un autre petit problème se pose, je voudrais utiliser las critta pour faire une extrusion.
essayé par "wrap" sur une surface, puis aller couper avec les courbes de l'écriture de la surface et puis l'utiliser. il y a un autre moyen ?



[Parametric_Ozzy]

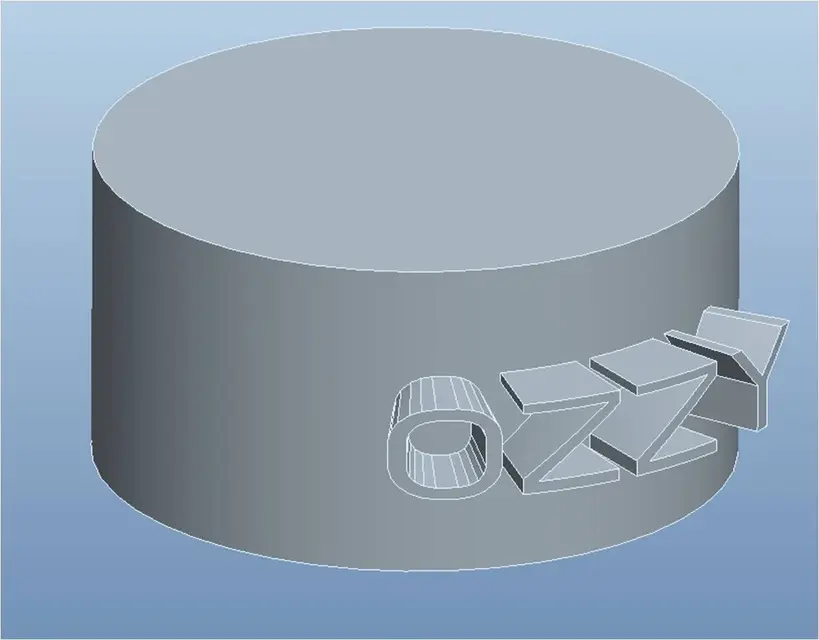

vraiment ?

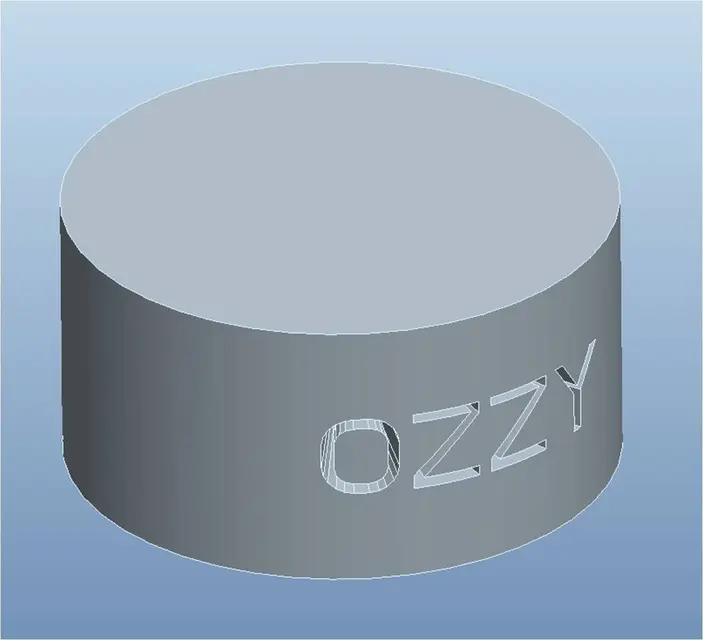

en plus et en retrait ?



[pritio72]

ok exactement comme je voulais..discute moi mais je ne pouvais pas le faire vous pourriez expliquer courtly comment vous avez fait? merci d'avance !



[Parametric_Ozzy]

alors vous n'avez pas à être contrarié mais simplement une fois que vous faites le croquis:

1. sélectionnez la surface sur laquelle vous voulez supprimer/ajouter.
2.menu edit/offset dans les commandes offset du tableau de bord sélectionnez la troisième icône appelée fonction d'expansion.
3.cliquez sur l'onglet options et placez le drapeau sur la région du croquis, vous activez la commande pour définir le nouveau croquis à projeter, sélectionnez le même plan que vous avez défini pour créer l'écriture bidimensionnelle.
4. lorsque vous êtes en esquisse copiez l'écriture à l'aide de la commande utilise l'option bord et boucle en sélectionnant l'écrit dans l'arborescence de gabarit (pour/et transformera votre texte en spline),
5. définissez l'option de surface normale et à ce point vous pouvez soit ajouter ou retirer du matériel.

j'espère avoir été clair, plus facile à faire que de dire.



[pritio72]

ahz et pense que j'avais déjà essayé, seule chose que je n'ai pas mis la "normale sur la surface": eek:
merci encore pour l'info.:finger:
salutations



[Parametric_Ozzy]

ahz et pense que j'avais déjà essayé, seule chose que je n'ai pas mis la "normale sur la surface": eek:
merci encore pour l'info.:finger:
salutations

typique, parfois vous avez des choses sous les yeux, mais vous ne pouvez pas voir et chercher un travail incroyable autour.
l'important est la solution finale. - oui.

de rien
salutations



[BerAnd]

bonjour à tous.
je vous demande quelque chose : pouvez-vous vous assurer que le texte peut changer sans que la fonction offset ne soit mise en forme ?
je l'ai choisi dans l'arbre comme une indication ozzy, j'ai essayé de le remplacer par le paramètre et j'ai cherché la sélection d'intention mais... je ne pouvais pas.

je vous remercie.



[pritio72]

hi, la fonction offset va en parage car pratiquement quand vous allez sélectionner le croquis diverdent automatiquement toutes les spline; ainsi, modifier le texte proe ne regrow l'asphalte afin que la fonction offset ne puisse pas le faire. vous devez retourner au croquis et revérifier tout le texte.
j'espère avoir assez épuisé, alors si vous avez du mal à vous le demander.

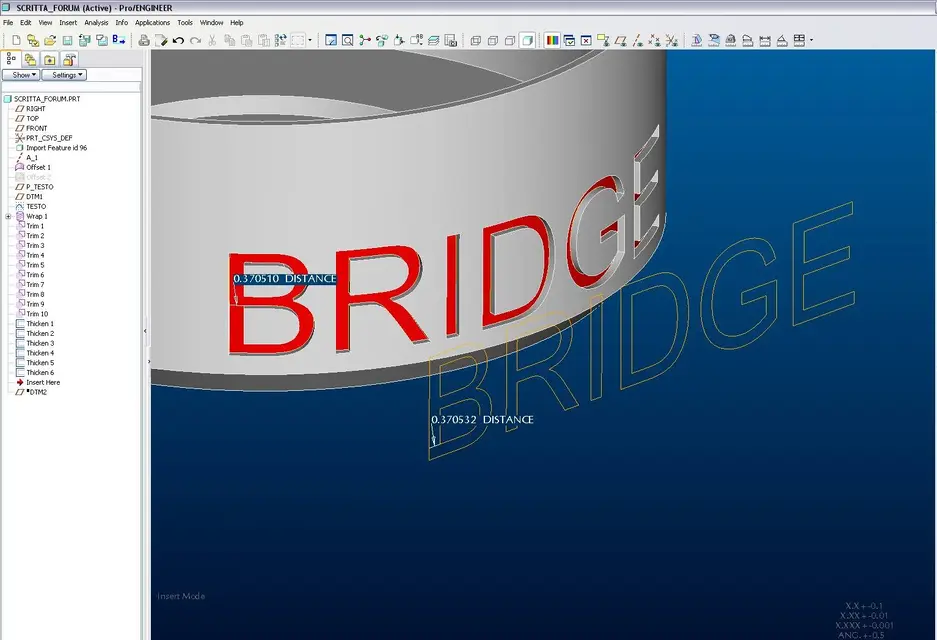

p.s. je retourne à l'écriture avec la fonction décrite par ozzy fine, mais si la surface est très large, l'écriture déformée sur les côtés, bien qu'elle soit toujours "normale" à la surface. je l'ai fait dans une autre méthode (un peu longue) mais cela fonctionne bien. bientôt je loue et j'insère le fichier, peut-être qu'il peut toujours servir à quelqu'un.:finger:



[pritio72]

cette méthode est une alternative à la méthode décrite par ozzy, afin d'éviter la déformation si l'écriture est placée sur une surface large.

prémisse: décalé de la surface sur laquelle je dois envelopper l'écriture.

1. croquis texte sur un plan
2. sélectionnez croquis - menu de changement - vents (sur la surface offset)

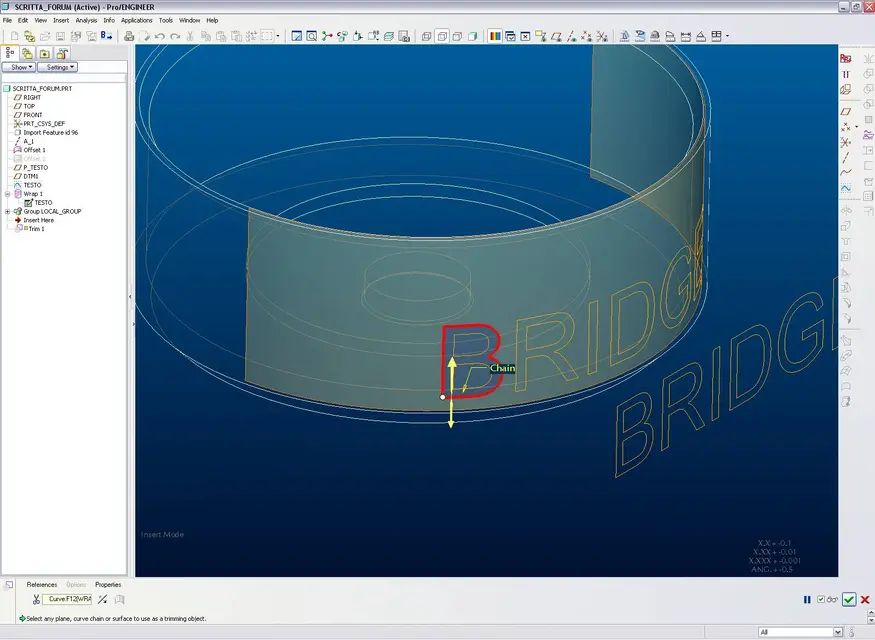

3. parures de surface avec courbes générées par l'emballage de texte.(photo)
4. l'opération est répétée tant de fois que les lettres sont.

à ce stade nous avons toutes les lettres du superfice. ne pas ciresta qui donnent l'épaisseur en nous faisant à la fois "extrude" et "coupe".
de cette façon, le script semble être de la même taille que le croquis.



[Madmax]

alors vous n'avez pas à être contrarié mais simplement une fois que vous faites le croquis:

1. Sélectionnez la surface sur laquelle vous voulez supprimer/ajouter.
2.menu edit/offset dans les commandes offset du tableau de bord sélectionnez la troisième icône appelée fonction d'expansion.
3.cliquez sur l'onglet options et placez le drapeau sur la région du croquis, vous activez la commande pour définir le nouveau croquis à projeter, sélectionnez le même plan que vous avez défini pour créer l'écriture bidimensionnelle.
4. Lorsque vous êtes en esquisse copiez l'écriture à l'aide de la commande utilise l'option bord et boucle en sélectionnant l'écrit dans l'arborescence de gabarit (pour/et transformera votre texte en spline),
5. Définissez l'option de surface normale et à ce point vous pouvez soit ajouter ou retirer du matériel.

J'espère avoir été clair, plus facile à faire que de dire.

Bonjour.
Je dois faire des extrusions/coupes similaires, mais je ne sais pas où trouver la fonctionnalité d'expansion.

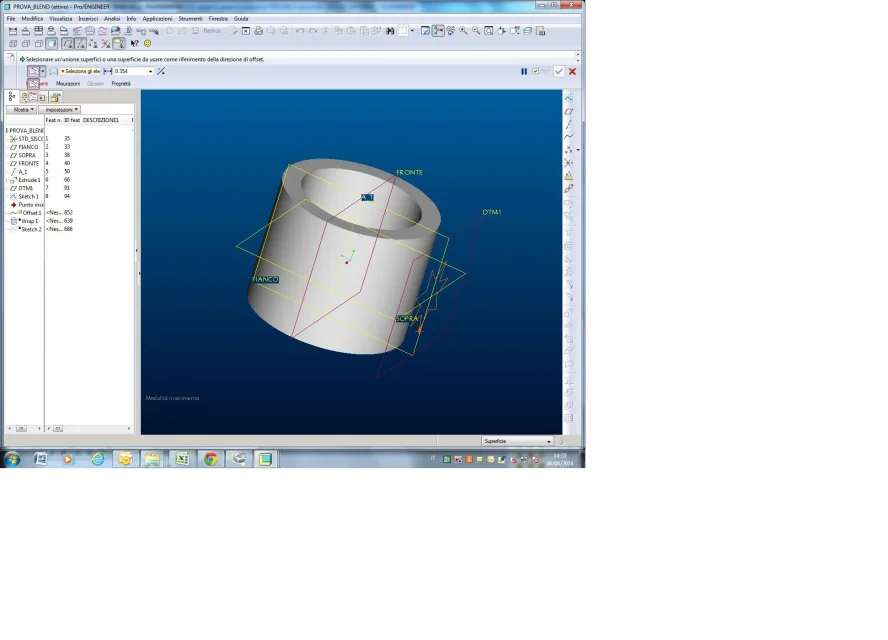

il n'y a que les deux options visibles dans l'image jointe.

Merci d'avance.



[rallye]

Je m'excuse à l'avance si j'exhume cette discussion de six ans...
Je voulais savoir s'il y a la façon de faire la même chose avec je crée 2, comme certaines options décrites dans les messages précédents je ne peux pas les trouver.

Je vous remercie !



[Login]

Je sur creo 3 n'ai pas eu de problèmes avec la méthode de l'ozzy.
Je voulais demander si la chose est réalisable même sur une surface plus "complète" comme une pièce imprimée, puis "expalter" les écrits même parmi les surfaces plus apparentes parmi eux.

Je vous remercie.
