Couper une surface

[vincenzoquovadis]

bonjour à tous. .
c'est mon premier message, et regarde-le pour résoudre un problème insurmontable pour moi.

j'ai les bases du 2d de l'autocad, et c'est mon premier fichier en 3d.

nous en venons au problème:

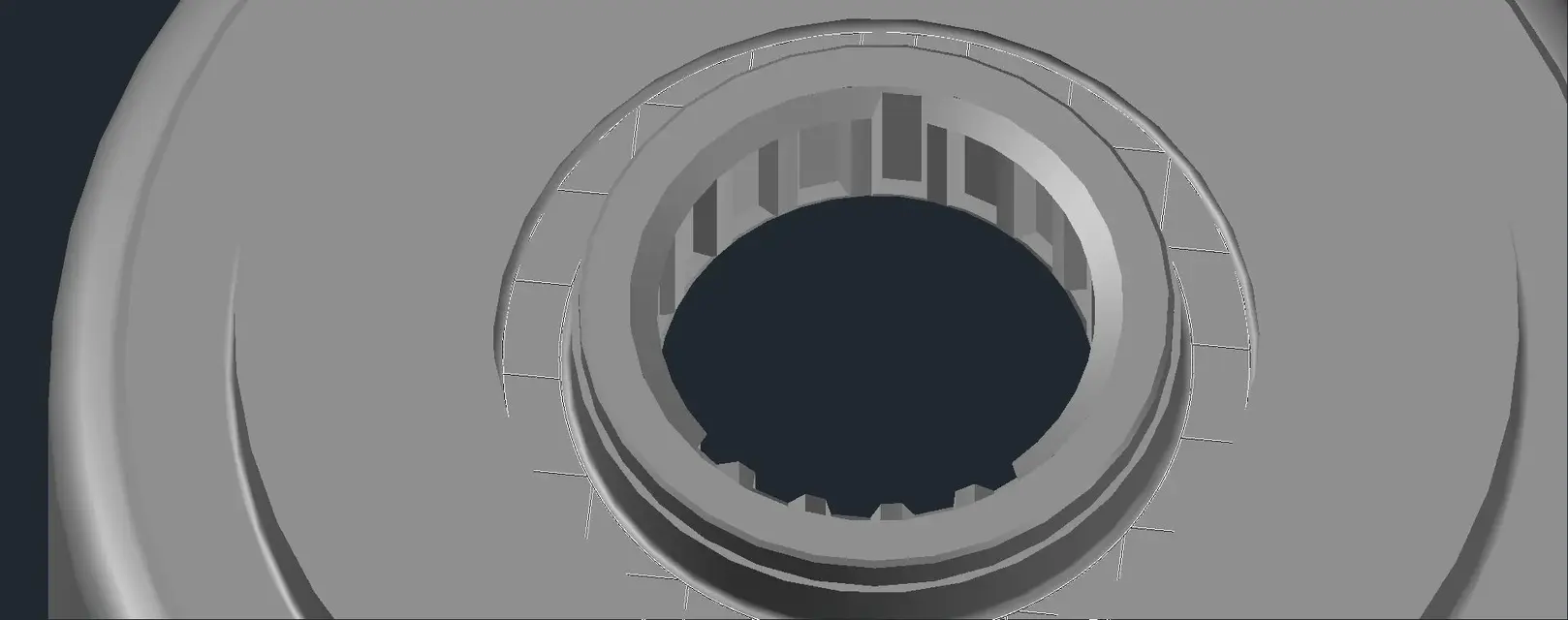

je ne peux pas couper les deux surfaces qui ferment la denture interne.
ce dernier était beaucoup plus long, et j'ai réussi à le couper sur les deux étages qui le ferment, mais maintenant je ne peux pas éliminer les parties de la surface que je veux..
je vais vous chercher le dossier. .

merci d'avance..:confus:



[Zanna_Bianca_]

j'ai malheureusement un rendu en composition, et je ne peux pas ouvrir le fichier... tu as essayé "surftrim" ? s'il s'agit de surfaces sans épaisseur... si vous n'avez pas pu créer des solides et vous croiser, les soustraire, les séparer et effacer ce dont vous n'avez pas besoin



[vincenzoquovadis]

j'ai essayé avec la commande "surftrim", mais l'autocad 2010 ne le sait pas...

si j'essaie de le convertir en solide, il répond « impossible de convertir une courbe ouverte ».
juste pour les parties de la surface que je dois couper. .



[Tristan]

j'ai essayé avec la commande "surftrim", mais l'autocad 2010 ne le sait pas...

si j'essaie de le convertir en solide, il répond « impossible de convertir une courbe ouverte ».
juste pour les parties de la surface que je dois couper. .

test avec le soulignement (_) devant.



[vincenzoquovadis]

oui avec le "_" fonctionne à partir de la ligne de commande, mais c'est la même taille que j'ai utilisée plus tôt.
précisément, quand j'ai coupé un morceau de surface, il le fait correctement au point que j'ai choisi (la partie supérieure), seulement que j'ai aussi coupé une autre pièce dans une zone opposée (en bas)



[Zanna_Bianca_]

avez-vous choisi comme limites de coupe tous les plans d'engrenages? ...et vous avez essayé de créer un solide qui s'écrase là-bas, et de le voler?



[vincenzoquovadis]

oui, j'ai sélectionné tous les visages des dents. .
j'ai démissionné. . . .

maintenant j'essaie de convertir la pièce révolutionnaire de superfice en solide pour pouvoir la soustraire, mais une erreur ressort :
"impossible de convertir une courbe ouverte.
impossible de convertir des objets 36."

où ai-je tort ?

merci d'avance



[Zanna_Bianca_]

a ce point, "cap" les trous des engrenages que vous avez déjà avec les surfaces sur mesure (vous créez un, les miroirs de l'autre côté, et vous les arrangez pour autocader le long du chemin de la circonférence), et emportez les autres que vous n'avez plus besoin, je ne pouvais rien vous dire d'autre, et à ce stade je le ferais personnellement... si un expert ne peut pas vous conseiller quelque chose plus rapidement. . . .



[GP.]

optant pour la construction de ce modèle avec les surfaces que vous avez compliqué votre vie, si vous en avez vraiment besoin, il est préférable de le construire avec les solides puis de les exploser plus tard.

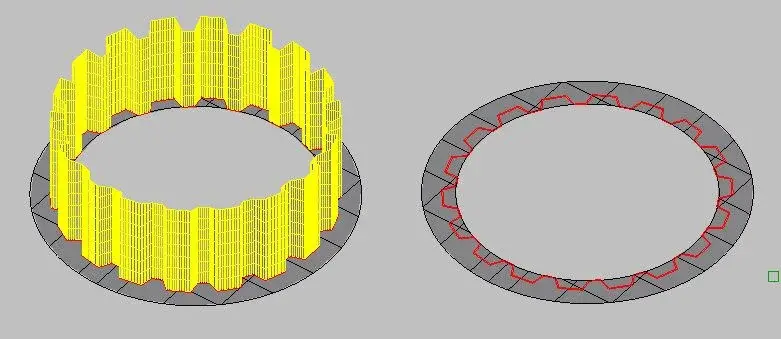

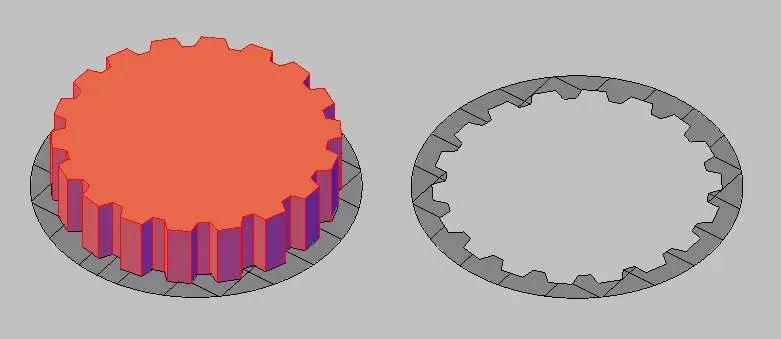

cependant, si j'ai bien compris votre problème, vous pourriez résoudre en dessinant une polynée sur le bord de l'engrenage, l'extruder (créant un solide) et le soustraire (_soustraire) de la surface.

fait avec 2011, mais je pense que même avec 2010 vous pouvez.



[vincenzoquovadis]

j'ai changé le profil des dents en polyligne.
je l'ai extrudé comme solide.
je l'ai déplacée au centre du trou.

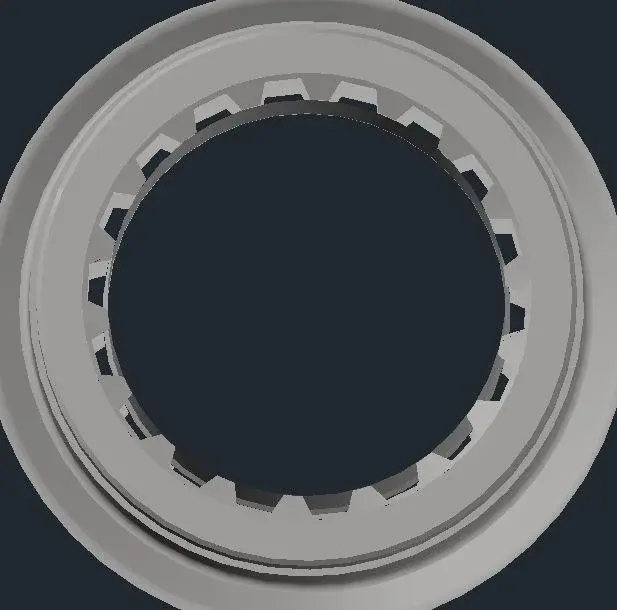

je me suis caché, mais il m'a laissé les visages vides. .

à ce stade, je devrais, avant de soustraire les dents "mâles", faire la pièce devenir un solide, mais je ne peux pas..
j'appuie sur cela quand ils révolutionnent le profil, il me demande si comme solide ou superfique.
je choisis évidemment solide, mais recrée toujours un objet de surfaces "vides".



[Ezio Olivato]

optant pour la construction de ce modèle avec les surfaces que vous avez compliqué votre vie, si vous en avez vraiment besoin, il est préférable de le construire avec les solides puis de les exploser plus tard.

cependant, si j'ai bien compris votre problème, vous pourriez résoudre en dessinant une polynée sur le bord de l'engrenage, l'extruder (créant un solide) et le soustraire (_soustraire) de la surface.

fait avec 2011, mais je pense que même avec 2010 vous pouvez.

je suis d'accord avec ce que je dis. si vous devez obtenir un solide tel que décrit par les images, vous devriez utiliser la génération directement avec des solides.
il serait plus pratique si dwg pouvait être lu dans des formats avant 2010, de nombreux autres utilisateurs s'accrocheraient à l'exercice de construction. :confus: :confus:



[AntonioV]

serait plus pratique si dwg pouvait être lu dans des formats avant 2010

pour ceux qui veulent essayer, il suffit de les convertir à leur propre version par voici outil gratuit autodesk..

:



[Ezio Olivato]

Merci beaucoup !



[vincenzoquovadis]

je n'y ai pas pensé.
maintenant je l'ai sauvé compatible avec autocad 2000.



[Ezio Olivato]

compte tenu de la complexité du solide, si vous pouvez obtenir la section de vos données et créer un contour, avec lequel réaliser une révolution solide, il sera plus facile d'effectuer la soustraction booléenne de l'engrenage sans perte de surfaces.
bon travail



[vincenzoquovadis]

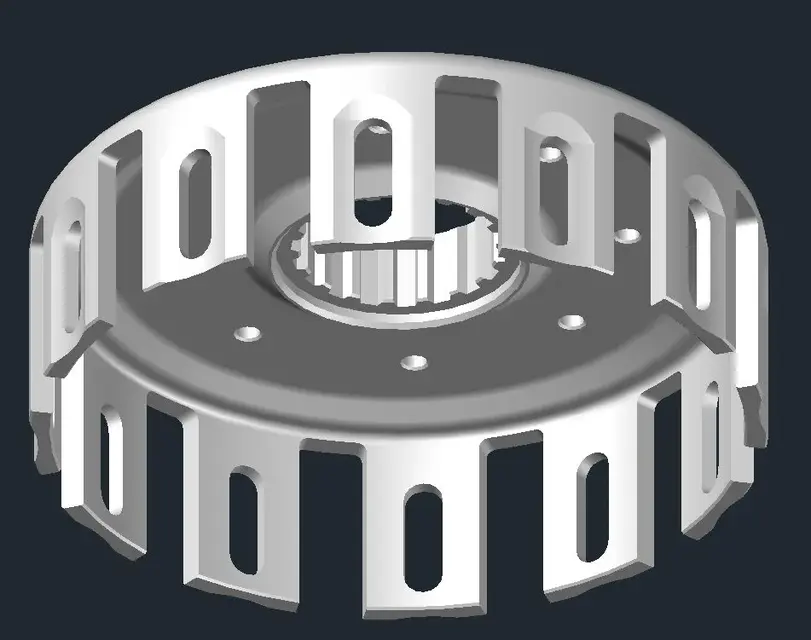

grâce à votre aide, j'ai finalement réussi à compléter le design.

l'hippopotame était en effet dans le profil de la révolution.
en fixant un profil fermé de lignes et de courbes, je ne peux pas obtenir un solide.
avec une polylinea oui.

voilà le boulot. .
