exa, qu'est-ce que tu vois dans le tube de lancement (photo 79-80)? avez-vous besoin de le facturer ou est-ce que la référence du câble?
et puis, comment le fil conducteur a - t - il fonctionné? comme les modèles de jeu ?
bonjour vieux.

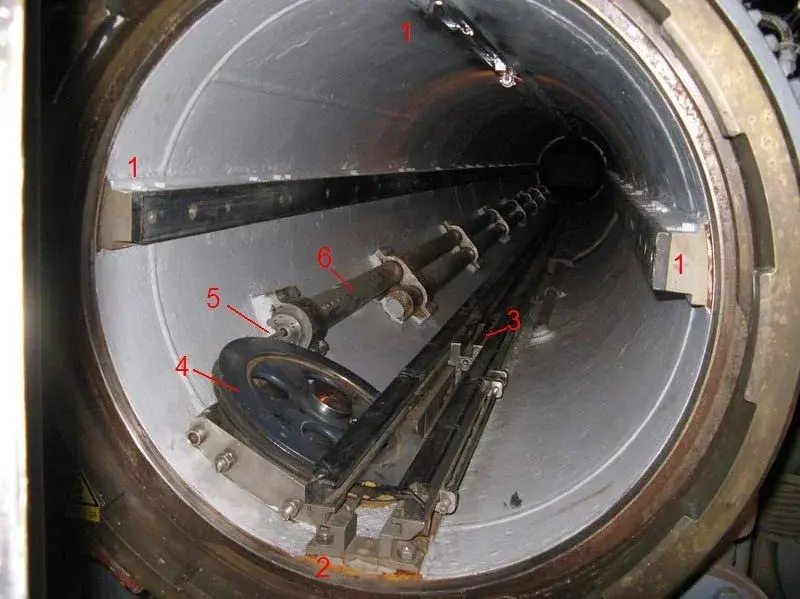

j'essaie de vous expliquer la fonction de la carrucola de la photo en supposant que je suis à bord et que je dois lancer.
ouvrir le fond du tube de lancement, introduit la torpille qui va au « support » sur les guides qui sont vus à l'intérieur du tube (indiqué avec le numéro 1). ferme le fond, inonde le tube en prenant l'eau de la somme forfaitaire et équilibre la pression avec celle extérieure puis ouvre le chapeau. la soupape de lancement et l'air comprimé enlèvent la torpille du tube. pendant la sortie, la torpille est déclenchée par un levier de démarrage contre une collision à l'intérieur du tube. le guide inférieur, (indiqué avec le n° 2), abrite un chariot (n° 3) qui est relié à une poulie (n° 4). à l'autre extrémité du tube, il y a une poulie jumelle (non visible sur la photo) qui reporte la grotte (n° 5) libre de s'écouler dans le tube (n°6).
la torpille a 4 nageoires sur la queue dont 3 égales et une plus épaisse. la plus grande doit être insérée dans le guide inférieur (n° 2) et à son extrémité a un système d'accouplement. lorsque la torpille part, collez le chariot (no 3). si tout avance correctement la torpille déclenche et abandonne le tube de lancement pour son destin mais, si par hypothèse le lancement a échoué, la torpille reste à l'intérieur du tube avec tous les risques que cela comporte. puis, grâce au système de chariot et de revigorer, il pousse la torpille hors du tube. ayant la torpille de poussée négative, elle coulera et le sous-marin sera à nouveau en sécurité.
quant au fil de guidage, le long de plusieurs kilomètres, il est logé sur un tambour à l'intérieur de la torpille et sort de la queue. l'extrémité apporte un connecteur qui est connecté à une prise sur le fond. de l'autre côté du fond, c'est-à-dire vers l'intérieur de la chambre de lancement, il y a un autre connecteur qui relie l'arme à sa console de guidage.
j'espère que c'est assez clair.
