Symboles utilisés dans les plans de construction

  • Auteur du sujet Auteur du sujet Messerschmitt
  • Date de début Date de début

Messerschmitt

Guest
bonsoir, tout le monde.
j'étudie les plans de construction d'un petit navire. la coque est géométriquement très simple, car elle se compose uniquement de surfaces simples ou de courbure simple.
j'aimerais savoir si j'interprète correctement certains symboles que j'ai trouvés:

- où le profil utilisé comme changement courant $.

- sur le cheval des lignes indiquant une variation d'épaisseur de la bande =.

- les lignes qui indiquent un bord entre deux feuilles (par exemple, à l'arrière, il y a la bande inférieure qui passe de la plaque à l'inclinaison) sont indiquées avec un type de triangle:_
Vce symbole est également utilisé lorsque l'on passe d'une feuille épaisse à une feuille mince, et il est nécessaire de réduire la grosse feuille pour l'amener à l'épaisseur de la feuille mince.

désolé pour la représentation schématique des symboles, j'espère que vous comprenez.. .

vous avez ces symboles ?

si sur le dessin il y a ces symboles, vous ne regardez pas le plan de construction mais un plan des bacs.
le plan de construction en fait, ne porte pas de symbolisme constructif, mais est la représentation des formes géométriques de la coque. il s'agit de la projection orthogonale triple de la surface de la coque en supposant qu'elle fait référence à un plan longitudinal parallèle à la symétrie, à un plan horizontal parallèle au plan flottant à pleine charge et à un plan transversal normal aux deux premiers.

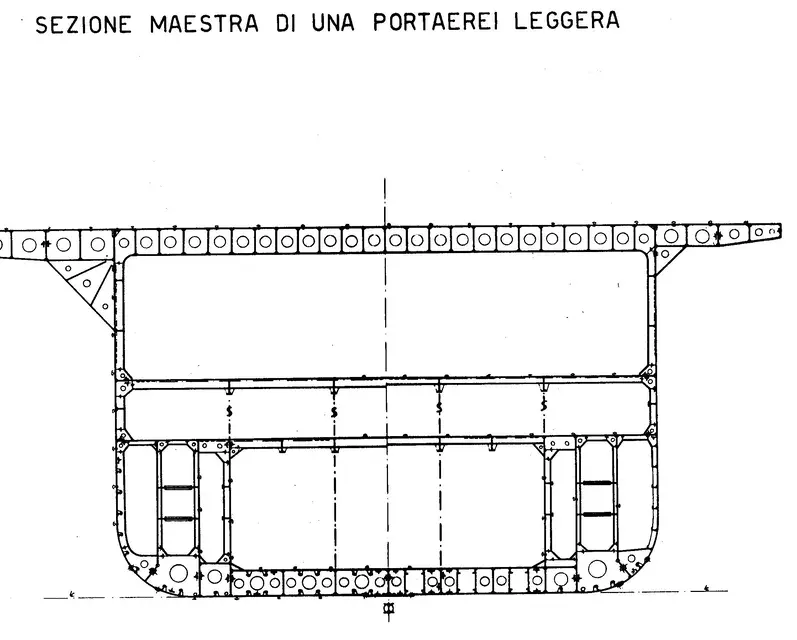

le symbole dollar, s'il est placé sur une section transversale, représente une pointe. vous pouvez le voir dans la section du transporteur que je vous ai attachée.

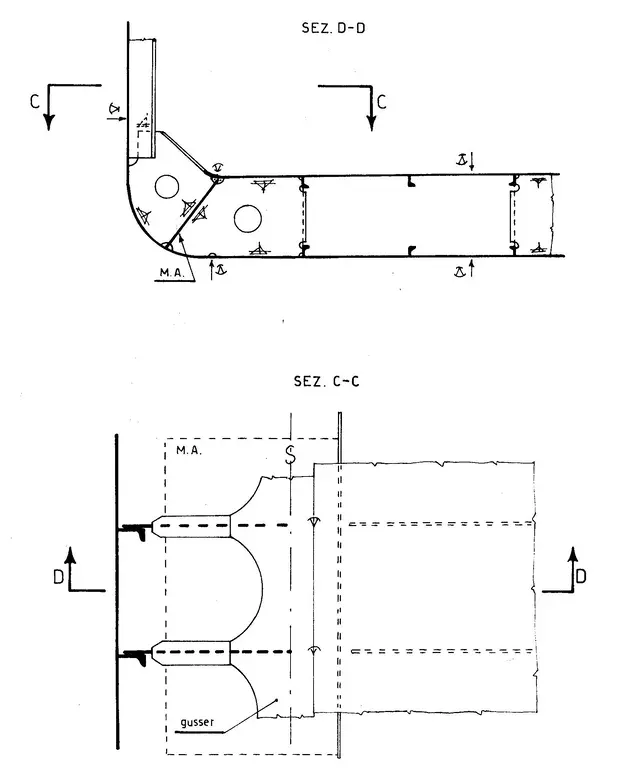

s'il est sur un plan horizontal, comme dans la deuxième annexe, indique une ligne sur laquelle l'union entre deux éléments cachés a lieu.
peut-être que l'image est plus claire.

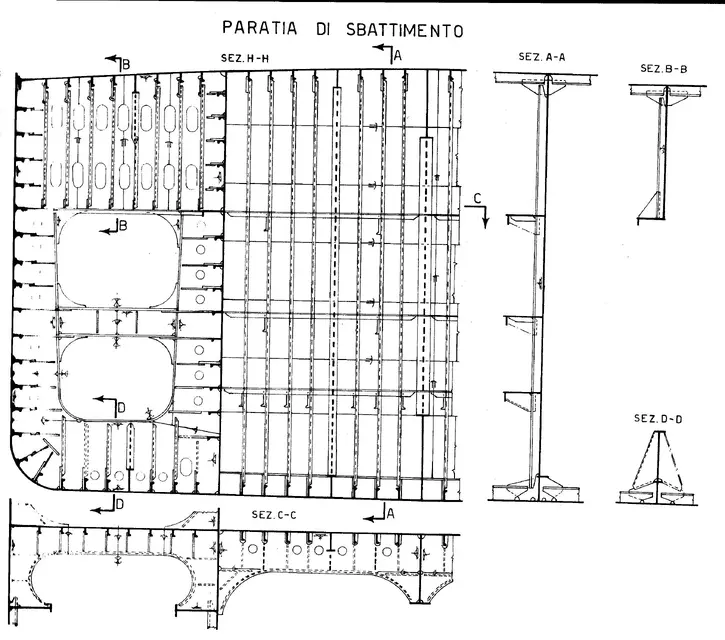

les deux lignes parallèles, par exemple, sont placées sur les planchers des ponts ou, comme dans la troisième annexe, sur une cloison et indiquent le soudage aux bords droits.

v indique habituellement une soudure précisément à v.
il serait encore plus facile d'attacher une partie du dessin, en particulier je ne comprenais pas ce que cela signifie "les lignes qui indiquent un bord entre deux feuilles (par exemple, à la poupe il y a le bandage inférieur qui passe de la plaque à l'inclinaison) sont indiquées avec un triangle"


Pièces jointes

  • Scan1.jpg
    271 KB · Affichages: 44
  • Scan2.jpg
    163.9 KB · Affichages: 36
  • Scan3.jpg
    645.5 KB · Affichages: 34
je conviens que la conception en question est un plan des aiguilles.

le $, au moins sur les dessins avec lesquels je travaille, représente le joint de verrouillage. qui est normalement des navires modernes sont préfabriqués dans les sections d'assemblage à leur tour constitués par des blocs. les limites de ces unités sont indiquées avec précision sur les dessins avec $.

je conviens que la conception en question est un plan des aiguilles.

le $, au moins sur les dessins avec lesquels je travaille, représente le joint de verrouillage. qui est normalement des navires modernes sont préfabriqués dans les sections d'assemblage à leur tour constitués par des blocs. les limites de ces unités sont indiquées avec précision sur les dessins avec $.
vous avez raison, dans certaines tables, j'ai remarqué que les joints des blocs rapportent ce symbole.

Ceux que vous avez indiqués sont seulement trois des nombreux symboles représentés dans le plan des ferries. J'ai cherché sur de nombreux sites, mais je n'ai pas pu trouver de tableau où tout le monde est signalé. existe ? Je vous remercie.
