Créer des rectangles dans AutoCAD en insérant la taille dans Excel

[marcuccio HF]

bonjour à tous
je soumets à ceux qui connaissent + moi le problème suivant:

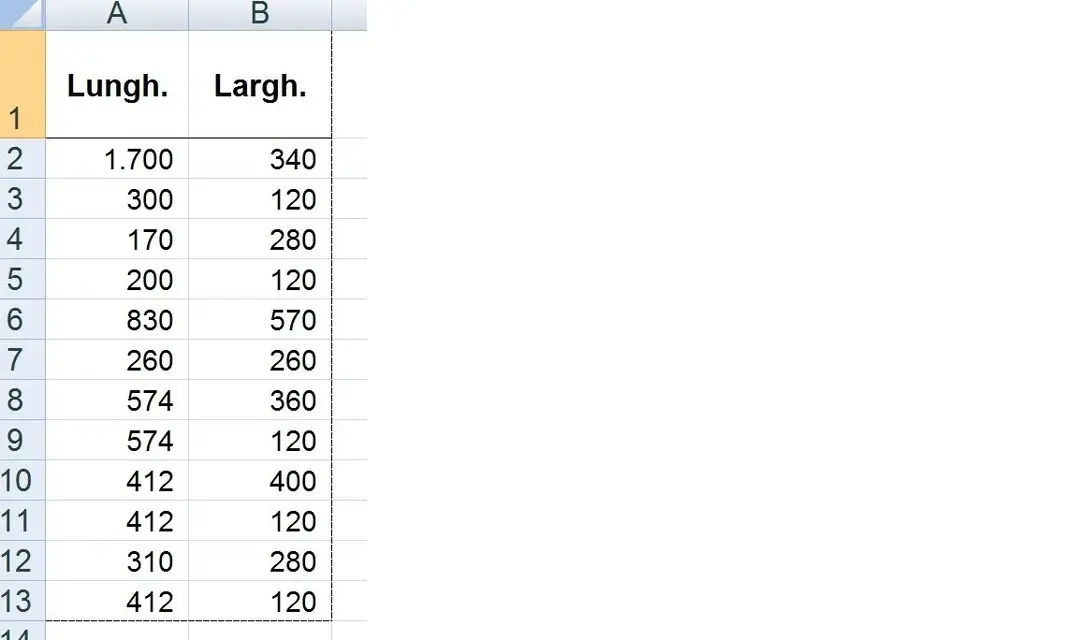

dans l'excel tabellina ci-joint sont rapportés les dims de rectangles, je voudrais créer un fichier dwg pour chaque rectangle en profitant des données insérées dans la table. je peux certainement, mais je ne sais pas comment le faire.
je reviens à votre connaissance, je vous remercie d'avance et je vous salue



[Shape]

bonjour à tous
je soumets à ceux qui connaissent + moi le problème suivant:
dans l'excel tabellina ci-joint sont rapportés les dims de rectangles, je voudrais créer un fichier dwg pour chaque rectangle en profitant des données insérées dans la table. je peux certainement, mais je ne sais pas comment le faire.
je reviens à votre connaissance, je vous remercie d'avance et je vous salue

version de l'autocad utilisé, point d'insertion rectangle (baricentrique sur 0.0.0 ou avec bord bas sx sur 0.0.0)

les cellules seront-elles toujours a et b?



[marcuccio HF]

version de l'autocad utilisé, point d'insertion rectangle (baricentrique sur 0.0.0 ou avec bord bas sx sur 0.0.0)

les cellules seront-elles toujours a et b?

autocad 2011
discours coordonné: je n'ai aucune contrainte de la série "où vous voulez"
les cellules seront toujours celles-là.
je vous remercie.



[Shape]

autocad 2011
discours coordonné: je n'ai aucune contrainte de la série "où vous voulez"
les cellules seront toujours celles-là.
je vous remercie.

je vous entraîne quelque chose fait en super vitesse en pêchant "quoi et les" morceaux de code que j'avais fait pour autre chose, donc il n'est pas optimisé ou peut-être la meilleure solution. . cmq demander un exemple et cela fait son devoir.

decomprimi le fichier zip, vous trouverez un fichier dvb qui est la macro autocad, le fichier xls est ce que j'ai utilisé par exemple, mais vous aurez besoin d'utiliser votre propre.

dans le menu outil autocad->macro->loader le projet (_vbaload) sélectionnez le fichier dvb que je vous ai envoyé.

puis toujours à partir d'outils->macro->macro (alt+f8) et lancer la macro "rectangles"... la macro vous demandera de sélectionner le fichier des coordonnées... et devrait faire ce que vous avez demandé.

un rectangle pour les fichiers.

pour voir la liste des outils->macro->rédacteur de base visuelle...(alt+f11)

bon travail !



[marcuccio HF]

je voulais vous remercier pour la disponibilité, l'efficacité et la détermination.
vba fonctionne parfaitement. ne m'envoie pas dans ce pays ! si vous vous demandez s'il était possible de sauvegarder chaque fichier (ou rectangle) avec un nom, peut-être une troisième colonne dans la table, où le nom du pos est indiqué.
il est juste d'expliquer le type de mon travail : la conception de la menuiserie métallique.
j'insère des modèles (format dwg) dans le logiciel de came (lantek) et j'exécute l'opération de lamyérisation. opérations comme pain quotidien.
votre aide a été précieuse.
salutations



[Shape]

je voulais vous remercier pour la disponibilité, l'efficacité et la détermination.
vba fonctionne parfaitement. ne m'envoie pas dans ce pays ! si vous vous demandez s'il était possible de sauvegarder chaque fichier (ou rectangle) avec un nom, peut-être une troisième colonne dans la table, où le nom du pos est indiqué.
il est juste d'expliquer le type de mon travail : la conception de la menuiserie métallique.
j'insère des modèles (format dwg) dans le logiciel de came (lantek) et j'exécute l'opération de lamyérisation. opérations comme pain quotidien.
votre aide a été précieuse.
salutations

bhè que d'enregistrer est objectivement un besoin indiscutable, je ne sais pas combien de regga autocad ouvrir tous les fichiers même s'ils sont simplement rectangles... pour moi la troisième colonne va bien pour le nom de fichier, oopure si vous voulez par nom de fichier vous pouvez également mettre un progressif et la taille, exemple 1-300x400 me dire.

on enregistre et ferme des fichiers ou on les enregistre ?

cmq pur j'utilise un 2011 64bit... sur un xp 64 très boisé ehhhh!



[marcuccio HF]

je me rends compte que l'enregistrement de 50-60 fichiers est suffisant... mais qu'en dites-vous si nous étions "tirez" un peu + ns wks?
j'opterais pour la salva&chiudi classique et je laisserais tomber le progr.
pour m'adapter à mes besoins puis-je insérer un fichier excel "réel" dans le fichier vba que vous avez rapidement préparé?
je teste 7 derniers 64 bits, cependant, comme j'ai écrit dans le sous-fourm "hardware" nous sommes toujours sur autocad, vous savez mieux que moi comme n'est pas adegaze à double processeurs
merci encore.



[Shape]

je me rends compte que l'enregistrement de 50-60 fichiers est suffisant... mais qu'en dites-vous si nous étions "tirez" un peu + ns wks?
j'opterais pour la salva&chiudi classique et je laisserais tomber le progr.
pour m'adapter à mes besoins puis-je insérer un fichier excel "réel" dans le fichier vba que vous avez rapidement préparé?
je teste 7 derniers 64 bits, cependant, comme j'ai écrit dans le sous-fourm "hardware" nous sommes toujours sur autocad, vous savez mieux que moi comme n'est pas adegaze à double processeurs
merci encore.

je suis désolé, mais je ne sais pas si le nom est dans la colonne 3 ou est-ce que ça va ?

je vais mettre le mélange sur toi pour que tu veuilles voir à quel point tu peux le faire... et les laisser travailler avec les processeurs... et puis il a toujours 3 cœurs reposant.. je bourdonne !



[Shape]

n'ayant pas eu de réponse et je vais poursuivre mon travail... je l'ai fait :

il y a 2 fichiers...

1. rectangles_2_columns - gère les fichiers en donnant le nom n-bxh
2. rectangles_3_columns gère les fichiers en donnant le nom du contenu de la colonne 3^



[marcuccio HF]

merci, j'essaie de te le dire.



[Kerberos80]

en référence à la discussion "créer des rectangles en autocad insérant la taille dans excel", je me retrouve dans une situation similaire et donc je demande l'aide:

- Je dois dessiner des rectangles (pièces) - prendre les données d'une table excel.
- Je n'ai pas besoin de créer un seul fichier pour chaque pièce, mais j'ai les pièces sur le même fichier
- le positionnement des rectangles n'est pas important (j'imagine que devoir indiquer les coordonnées serait mieux d'espacer les pièces individuelles sur une planche de taille fixe ? )
- s'il est possible d'entrer, toujours obtenir les données de la table Excel, assigner à chaque rectangle un nom/code

Quelqu'un peut m'aider ?



[marcuccio HF]

en référence à la discussion "créer des rectangles en autocad insérant la taille dans excel", je me retrouve dans une situation similaire et donc je demande l'aide:

- Je dois dessiner des rectangles (pièces) - prendre les données d'une table excel.
- Je n'ai pas besoin de créer un seul fichier pour chaque pièce, mais j'ai les pièces sur le même fichier
- le positionnement des rectangles n'est pas important (j'imagine que devoir indiquer les coordonnées serait mieux d'espacer les pièces individuelles sur une planche de taille fixe ? )
- s'il est possible d'entrer, toujours obtenir les données de la table Excel, assigner à chaque rectangle un nom/code

Quelqu'un peut m'aider ?

ce que ma forme a proposé est une excellente solution, suivez les instructions et vous verrez qu'elle vient à la solution.
salutations



[Kerberos80]

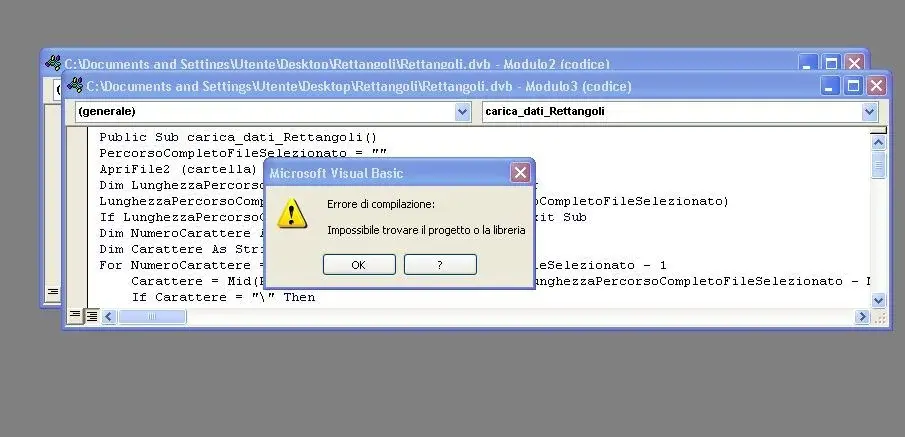

J'ai suivi les instructions, mais autocad 2012 me dit les erreurs suivantes que j'attache au format jpg



[marcuccio HF]

J'ai suivi les instructions, mais autocad 2012 me dit les erreurs suivantes que j'attache au format jpgVoir la pièce jointe 35234Voir la pièce jointe 35235

... la procédure a été établie pour Autocad 2011.



[rpor66]

ne trouve pas la bibliothèque "autocad 2011 type library", si vous allez sur outils / références supprimer la vérification sur la bibliothèque marquée avec "manca" et sélections "autocad 2012 type library". le même discours pour les autres versions.



[Shape]

J'ai suivi les instructions, mais autocad 2012 me dit les erreurs suivantes que j'attache au format jpgVoir la pièce jointe 35234Voir la pièce jointe 35235

ne trouve pas la bibliothèque "autocad 2011 type library", si vous allez sur outils / références supprimer la vérification sur la bibliothèque marquée avec "manca" et sélections "autocad 2012 type library". le même discours pour les autres versions.

citant comme toujours le bon rpor66

par autocad tools->macro->éditeur de base visuelle (alt+f11) puis sélectionnez tools->références->autocad 2012 type bibliothèque

ça devrait suffire.



[Kerberos80]

citant comme toujours le bon rpor66

par autocad tools->macro->éditeur de base visuelle (alt+f11) puis sélectionnez tools->références->autocad 2012 type bibliothèque

ça devrait suffire.

Merci beaucoup pour votre aide!

ok mais jusqu'à la sélection du fichier avec message d'erreur: ne pouvait pas charger excel



[Kerberos80]

résoudre le problème précédent (l'ordinateur utilisé avait une calc fluffy, et ne pas exceller - sur un autre ordinateur a fonctionné parfaitement).

les problèmes restent pour moi autres:

- Je dois avoir tous les rectangles dans le même fichier et plus de fichiers.
- J'aurais besoin de l'indication (par exemple code attribué dans une troisième colonne) du rectangle en format texte près du rectangle dessiné (intérieur ou extérieur, peu importe)


parce que j'aurais plus tard besoin d'exploser les polylines créées pour un sauvetage ultérieur au format dxf.
Si tu pouvais m'aider, je serais reconnaissant !



[Kerberos80]

Au secours !

résoudre le problème précédent (l'ordinateur utilisé avait une calc fluffy, et ne pas exceller - sur un autre ordinateur a fonctionné parfaitement).

les problèmes restent pour moi autres:

- Je dois avoir tous les rectangles dans le même fichier et plus de fichiers.
- J'aurais besoin de l'indication (par exemple code attribué dans une troisième colonne) du rectangle en format texte près du rectangle dessiné (intérieur ou extérieur, peu importe)


parce que j'aurais plus tard besoin d'exploser les polylines créées pour un sauvetage ultérieur au format dxf.
Si tu pouvais m'aider, je serais reconnaissant !



[Shape]

Désolé d'être en retard, mais j'ai pris ce temps dès que j'ai trouvé une macro en fonction de vos besoins.
