Piastrone sur les supports comment faire mesh?

[cocos84]

bonjour à tous malheureusement je ne suis pas expérimenté de patran et fem analyse et necessito de quelques aides.

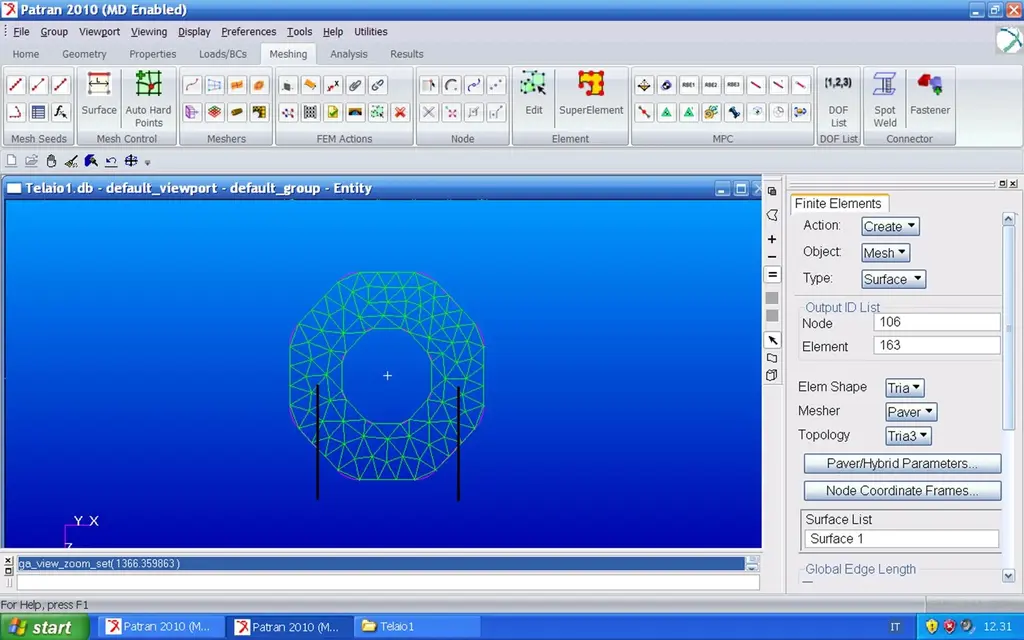

j'ai modélisé en catia une plaque hexagonale qui devra être placée en position verticale et devra être soutenue par deux supports (comme une affiche publicitaire).
la plaque hexagonale sera massata de forme elem: tria 3
maintenant pour les deux supports qui seront boulonnés à la plaque je voudrais utiliser deux poutres, comment dois-je procéder?
dois-je créer deux éléments à partir d'un noeud de maille sur la plaque ?
comment procéder?

merci d'avance.



[guido84]

bonjour.
en fait, vous pouvez procéder de différentes façons, selon ce que vous avez à voir. deux options pourraient être:
- raccorder l'extrémité des deux tiges à un certain nombre de points de plaque dans la zone des boulons avec des éléments rigides (rbe3)
- moulage des boulons individuels



[cocos84]

merci pour la réponse.
en fait, j'ai réussi à résoudre le problème en adoptant la première des deux solutions que vous m'avez proposées ou en reliant le premier noeud des deux tiges à deux noeuds du filet de la plaque et en créant et en liant au sol les deux autres noeuds en dehors de la plaque.

merci beaucoup pour la réponse.:finger:
