Importare fichier croquis dans rhino

  • Auteur du sujet Auteur du sujet RDavid
  • Date de début Date de début

RDavid

Guest
bonjour tout le monde !! !
cm du titre je dois importer un fichier 3d de croquis en rhinocéros mais nn je peux!!!
j'ai lu quelque chose de similaire sur ce forum mais nn je peux mettre en pratique ce que j'ai lu xkè:
j'ai exporté le fichier de croquis 3d au format 3ds... puis j'ai ouvert rhino et cn la matière clé que j'ai importé ce fichier... le problème est que le modèle 3d que j'ai importé est un enchevêtrement de lignes folles formant la structure du modèle 3d... xkè voit ces lignes?? et dans les murs de ma structure lisse ?

j'ai également essayé d'importer le fichier de croquis directement mais ça me donne une erreur
quelqu'un peut-il m'aider ? ?

je vous remercie.

RDavid a dit:
bonjour tout le monde !! !
cm du titre je dois importer un fichier 3d de croquis en rhinocéros mais nn je peux!!!
j'ai lu quelque chose de similaire sur ce forum mais nn je peux mettre en pratique ce que j'ai lu xkè:
j'ai exporté le fichier de croquis 3d au format 3ds... puis j'ai ouvert rhino et cn la matière clé que j'ai importé ce fichier... le problème est que le modèle 3d que j'ai importé est un enchevêtrement de lignes folles formant la structure du modèle 3d... xkè voit ces lignes?? et dans les murs de ma structure lisse ?

j'ai également essayé d'importer le fichier de croquis directement mais ça me donne une erreur
quelqu'un peut-il m'aider ? ?

je vous remercie.
Cliquez pour agrandir...
bonjour.
ce n'est pas très clair, c'est peut-être une image. . . .

ps: allez vous voir avant que le modérateur ne tire vos oreilles;)

paolino a dit:
bonjour.
ce n'est pas très clair, c'est peut-être une image. . . .

ps: allez vous voir avant que le modérateur ne tire vos oreilles;)
Cliquez pour agrandir...
alors c'est le fichier que je dois apporter rhinocéros (image 1)

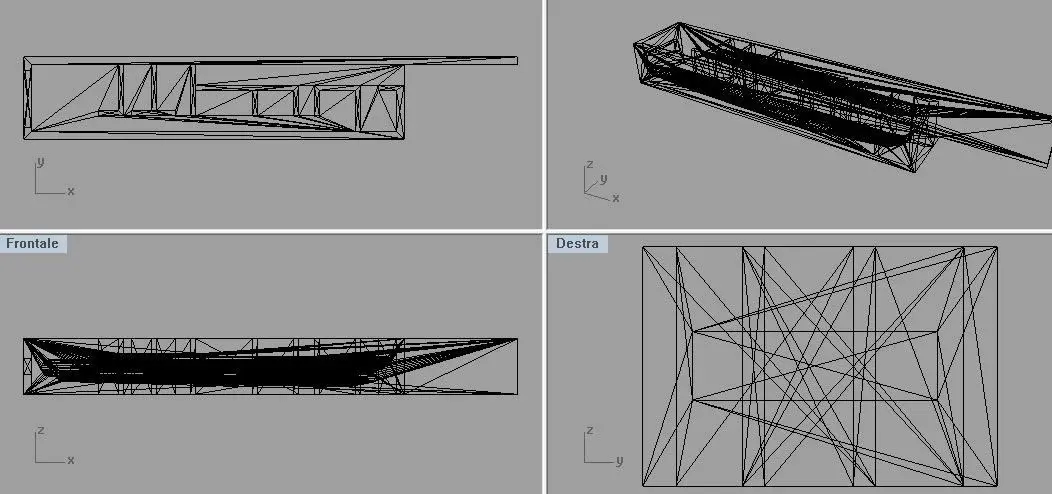

si la quantité en rhinocéros le fichier exporté par croquis au format 3ds vous me voyez ainsi (image 2)
- oui ?

je vous remercie.


Pièces jointes

  • SketchUp_1.jpg
    34.6 KB · Affichages: 53
  • SketchUp_2.jpg
    79.9 KB · Affichages: 45
Dernière édition par un modérateur:
si je ne me trompe pas... c'est normal pour toi de voir ça !
est le moyen d'exporter en 3ds que je crois est au format polygonal et donc tout ce que vous avez façonné avec croquis devient un ensemble de triangles.
mais si vous voyez l'objet en mode ombre, vous le verrez avec les murs pleins et tout le reste.

mariuss.r a dit:
je n'écoute personne (bien que...) j'ignore juste le msg des gens qui ne se présentent pas: biggrin:
Cliquez pour agrandir...
désolé mais nn savait où me présenter!!!! - oui.
puis je relis le désordre qui m'est venu à l'inscription, j'ai trouvé le lien et on m'a présenté... je suis encore désolé !

enri a dit:
importer directement dans le format de croquis, pour trouver le joli plugin.
Cliquez pour agrandir...
ok grazie ho scaricato il plugin ma ora nn riesco a trovare il comano che mi dés sulla giuda...
io ho fatto cm mi dés la giuda:

"télécharger: sketchupgetmodel.zip
décompresser l'ensemble du contenu dans le dossier des plug-ins de rhino (par exemple c:\program files\rhinoceros 4.
double-cliquez sur le fichier registresketchupgetmodel.bat que vous venez d'extraire.
dans rhino 4.0, cliquez sur le menu outils→options.
à partir de la page des plug-ins, cliquez sur installer.
naviguez dans le dossier plug-ins de rhino (p. ex. c:\program files\rhinoceros 4..
sélectionnez le fichier sketchupgetmodel.rhp et cliquez sur ok."

c'est un peu... poi non riesco a trovare il comando sketchupgetmodel???

qualcuno mi puo terrible colombe si trova???

avez-vous essayé de le taper dans la ligne de commande ?
... vous devriez vous trouver directement la possibilité dans >fichier >importa (ouvert? ?
...je n'ai pas de rhinocéros sous la main) l'extension skp

je ne l'ouvre même pas à moi-même, et en ayant une vieille version de dessin, je ne l'ouvrirai pas avec ça non plus. je pense que c'est un problème de version, dans le cas du plugin.

RDavid a dit:
voilà le dossier...http://www.rapidspread.com/file.jsp?id=a8ylh3mkiemerci encore!!! !
Cliquez pour agrandir...
ok ..en pièce jointe le fichier rhinocéros du houseponge.

1) j'ai téléchargé le fichier pour google sketchup (version gratuite) et l'ai enregistré dans la version 7 de sketchup, ceci pour s'assurer que le format de fichier était lisible par rhino.

2) je l'ai importé en rhinocéros, sans problèmes

3) ne pas voir toutes ces lignes étranges :biggrin: vous devez entrer dans la propriété' du document et définir dans les différents modes de vue (wireframe,render,shaded) la façon dont vous voulez voir mesh à la vidéo.

joint l'image de comment (après les paramètres appropriés) je vois la houseponge en modalita rendue avec des bords noirs comme dans le croquis.

dans le dossier compressé trouver le fichier rhino


Pièces jointes

  • casaPonce.jpg
    32 KB · Affichages: 21
  • CasaPonce.zip
    CasaPonce.zip
    41 KB · Affichages: 7
marius, comment avez-vous importé le fichier skp en rhinocéros sans problème ?
à moi dit opération complète mais je ne vois rien sur l'écran!

aidez-moi s'il vous plaît !

mame a dit:
marius, comment avez-vous importé le fichier skp en rhinocéros sans problème ?
à moi dit opération complète mais je ne vois rien sur l'écran!

aidez-moi s'il vous plaît !
Cliquez pour agrandir...
rhino 4.0 n'importe que des fichiers skp de la version 7 en arrière, le fichier en cours d'examen a été créé avec la version 8 croquis.

puis: téléchargé sketchup version 8 (il est gratuit ..agratisse) , ouvrir le fichier et l'enregistrer dans une version précédente.

croquis vous permet d'enregistrer un fichier dans les modalités compatibles avec les versions précédentes de lui-même (aussi rhino lui permet .. le plus 'blasonati' cads pas! :biggrin: , mais évidemment pas parce qu'ils sont limités. . ils sont juste plus gourmands.

si je suis intéressé par ce fichier... dans mon post précédent il y a le fichier rhino 3dm déjà bien et prêt. souris :

c'est vrai, j'utilise sk8, mais comme je l'ai lu, j'ai enregistré dans la version 7 dans "modo che rino può leggirgo". rien. j'essaie d'importer au format dwg et d'autres et c'est ok..ma skp version 7 me dit qu'il est ok mais pas acheter quoi que ce soit. .

je vous remercie.

j'ai sauvé dans skp 5 et ça marche.. mais maintenant ce sont toutes des lignes!

comment puis-je l'afficher correctement?? c'est ça ?

je vous remercie.
