Deux questions sur la gestion des lignes cachées

[cacciatorino]

premièrement :
supposons que nous mettons sur la table un ensemble, composé de pièces et d'un sous-axième, par exemple un cadre avec vis et écrous, puis un sous-groupe "lifter", dont il y a une table séparément.

pour le nettoyage de la conception, je voudrais mettre toutes les pièces avec leurs lignes cachées, tandis que le subaxieme voudrait le voir sans lignes cachées, car je ne me soucie pas de détailler car je vais le faire dans sa table dédiée. est-ce possible ? jusqu'à présent, j'ai vu comment activer/éteindre les lignes cachées au niveau de la partie, mais pas au niveau du groupe.

deuxième :
dans l'annotation, il est possible de montrer de chaque partie seulement les lignes de la charge (qui seront tirées si elles sont derrière une partie solide, ou en ligne continue si directement visible), et non les lignes de surfaces non visibles? exemple: j'ai une vis tcei en vue latérale: je veux voir les lignes qui représentent la tête (continuer ou pointillé si elles sont visibles ou cachées par d'autres composants de la machine) mais pas les lignes qui représentent la récréation de brugola.

j'espère que la question est claire, sinon j'essaie de créer un exemple.



[Kaji]

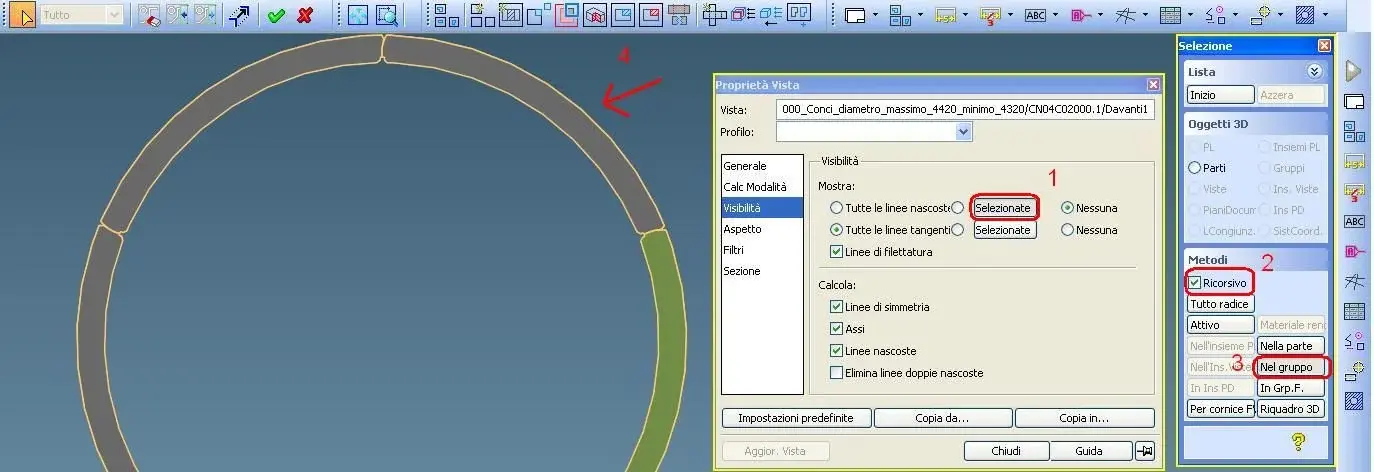

si j'ai bien compris pour la première question, vous voulez savoir comment suivre les lignes cachées uniquement pour les parties appartenant à un certain sous-groupe, alors je pense que vous devez simplement faire comme l'image ci-jointe l'indique.


la seconde question que je ne comprends pas, je sais seulement que l'annotation distingue entre les lignes calculées, c'est-à-dire celles obtenues à partir d'un 3d les lignes visibles, le caché et le "tangenti", autre distinguo ne le fait pas.



[reb_bl]

je me présente également, avec une question qui fait toujours partie de ce genre:
j'aurais besoin de rel. 17 pour faire un bouton qui va allumer / épingler les lignes cachées dans les différentes vues (singularly), le passage à travers le menu me ralentit beaucoup, quelqu'un peut me dire comment faire? j'ai un lis ?
@ chasseur excusez l'introduction



[cacciatorino]

si j'ai bien compris pour la première question, vous voulez savoir comment suivre les lignes cachées uniquement pour les parties appartenant à un certain sous-groupe, alors je pense que vous devez simplement faire comme l'image ci-jointe l'indique.


la seconde question que je ne comprends pas, je sais seulement que l'annotation distingue entre les lignes calculées, c'est-à-dire celles obtenues à partir d'un 3d les lignes visibles, le caché et le "tangenti", autre distinguo ne le fait pas.

je ne peux pas faire votre suggestion, quand je dis que le sous-groupe disparaît complètement.

je joins un pdf fait avec le dessin de fond, dans lequel j'espère que vous comprenez ce que je veux dire.
