salut, les gars.

j'ai lu d'autres discussions au cours desquelles nous parlons d'analyse de déformation et la voie à suivre était claire, mais je ne comprends pas pourquoi après avoir placé le manipulateur sur la surface cela ne bouge pas et après la tentative la surface devient toute bleue.

tu peux m'aider ?
je vous remercie.



[panormus]

Pas lié: - Oui.



[barlafus]

vous devez orienter l'analyse selon l'axe d'estampage hypothétique.
sélectionnez l'icône "compass", puis placez-y et faites un clic droit pour la diriger (en x, y ou z). essayez également de le faire tourner en faisant glisser un de ses arcs et vous verrez comment les couleurs changent.
quoi qu'il en soit, "tout bleu" signifie que toute la zone est incluse dans les valeurs d'angle définies dans la fenêtre plus petite (dans votre cas, tout sous-squadra mais si vous inversez la direction deviendra tout vert!!!).



[panormus]

vous devez orienter l'analyse selon l'axe d'estampage hypothétique.
sélectionnez l'icône "compass", puis placez-y et faites un clic droit pour la diriger (en x, y ou z). essayez également de le faire tourner en faisant glisser un de ses arcs et vous verrez comment les couleurs changent.
quoi qu'il en soit, "tout bleu" signifie que toute la zone est incluse dans les valeurs d'angle définies dans la fenêtre plus petite (dans votre cas, tout sous-squadra mais si vous inversez la direction deviendra tout vert!!!).

est-ce que subsquadra veut dire ?
(je renouvelle l'invitation).



[panormus]

les paramètres qui me donnent (-1 et 0) vont bien ?
j'ai des zones rouges docteur, comment va ma surface? :biggrin:
j'ai remarqué comment la couleur change selon l'orientation de la boussole (le financier a un certain lien avec la 3d? :tongue: ).



[barlafus]

les paramètres qui me donnent (-1 et 0) vont bien ?oui, ils vont bien, mais si vous voulez, vous pouvez les modifier (double clic sur la valeur)
j'ai des zones rouges docteur, comment va ma surface?pas très bien...
j'ai remarqué comment la couleur change selon l'orientation de la boussole changement de couleur selon les valeurs des angles fixés, en se référant à l'axe d'estampage
ce ne sera pas votre cas parce que la pièce sera 'faite à la main' mais si elle sort d'un moule, vous devez prendre en compte que l'imprimé doit sortir, c'est-à-dire, il ne doit pas y avoir de zones qui ne permettent pas que la pièce soit 'chauffée'. permettez-moi de mieux expliquer les exemples à suivre:
moule.jpg: imaginez avoir à créer un moule avec les deux matrices
la direction de moulage sera la 'normale' de votre pièce, c'est-à-dire la direction en 'x '

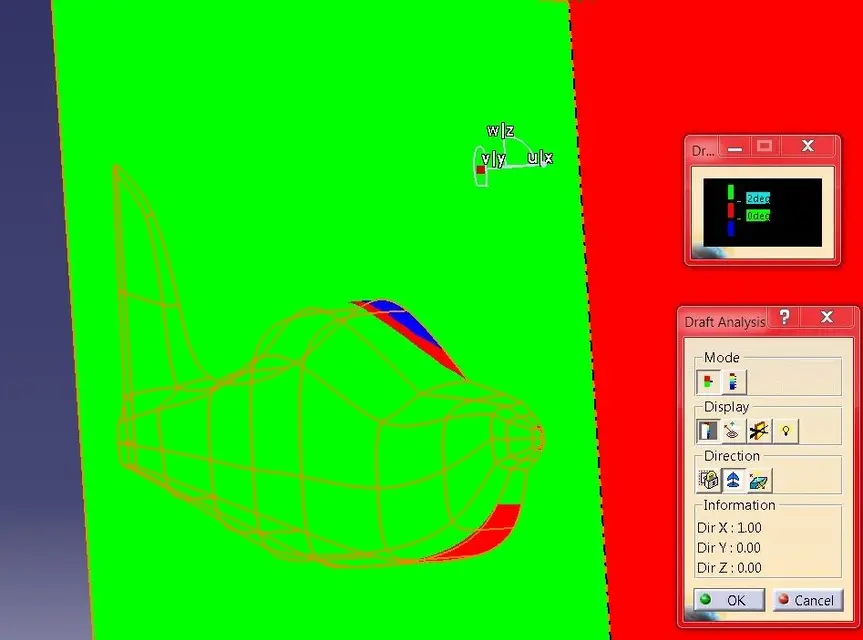

sformo.jpg: faites une analyse sform pour voir si tout va bien. les valeurs indiquent la valeur de tous les angles supérieurs à 2 degrés (vert=vient bien du moule), comme critiques ceux entre 0 et 2 degrés (rouge=utilisant pourrait "rayer" contre les parois du moule) et comme négatifs sous les 0 degrés (bleu= ne sort pas du moule).
section.jpg: après l'analyse sform vous pouvez vérifier la même condition en faisant une section dans le point le plus critique

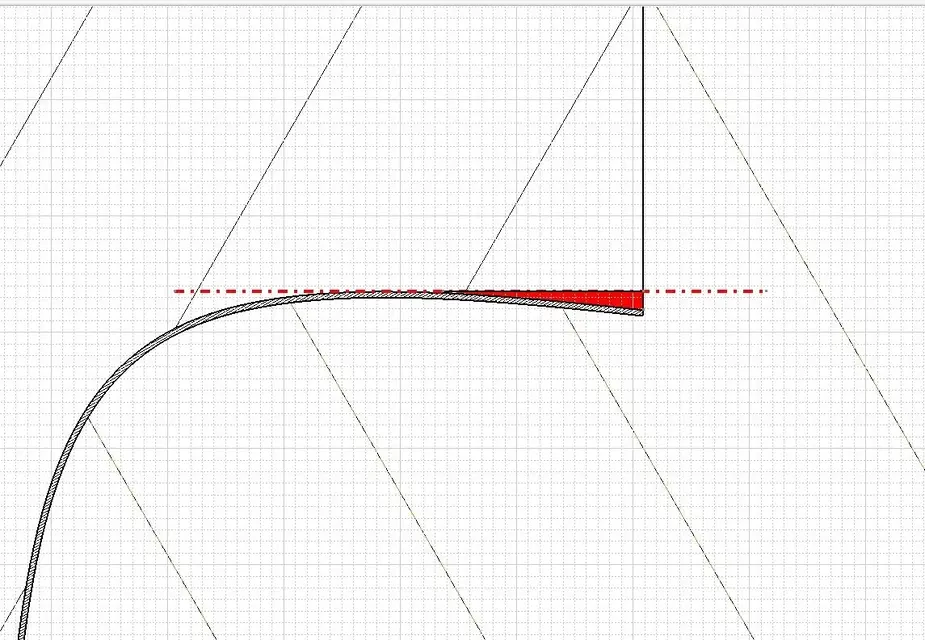

subsquadra.jpg: en détail (j'ai exaspéré la forme pour mieux expliquer) voir comment la zone que j'ai colorée en rouge ne permettra pas à la pièce de sortir (j'utilise le terme 'subsquadra' mais il y en a plusieurs).

bien sûr, les valeurs qui sont fixées dans l'analyse sform dépendent fortement de nombreux facteurs : type de moulage (chaud, froid, etc.), type de moule, matériau de pièce, aspect de surface, etc.
la finance a-t-elle un lien avec la 3e?je dois encore lire les détails de décret sauve l'italie!!!



[panormus]

vous avez été très clair une fois de plus barlafus.

je fais des déductions. si les zones bleues (sauf pour les réglages non standard) indiquent des zones qui resteraient attachées au moule, afin de pouvoir réaliser une coulée entière je dois, pour les besoins de la production, créer deux matrices dire droite et gauche à moyenne ou haute/bas.

dans mon cas, étant un objet en symétrie par rapport au plan vertical passant par l'axe longitudinal de l'avion, afin de pouvoir extraire le produit du moule je devrais considérer comme un axe d'extraction (je ne sais pas s'il s'appelle ainsi techniquement) l'axe transversal de l'avion ou celui de rollio pour nous comprendre et je suis sûr que nous avons l'intention :fingerévidentement exclure les ailes du discours). de cette façon, je devrais, si je considère un demi fuselage, travailler parce que cette moitié est dans la zone verte (et devrait être facile à l'idée) et je vais "diriger vers le moule" pour faire deux copies (dans mon cas évidemment). vous êtes intéressant et utile.. jamais pensé à enseigner?
pour le décret sauf italia soprassiedo semble... ne pas sortir la discussion.



[panormus]

cette analyse commence à prendre sens, en bleu la bête à éliminer:smile:
