Fil spécial trou 3d avec AutoCAD 2010

[rancapas]

au revoir à tous,
je dessine des mâchoires pour serrer un ressort de diamètre moyen 10,8, section de fil 1,6 mm.
j'ai déjà conçu l'hélice de filetage (diamètre moyen 10,8)
et effectué le balayage du cercle (voir pièce jointe). le problème est le suivant:
pourquoi en utilisant la fonction "sottrai solide" (en adoptant le fil à l'ensemble solide) ne reste-t-il pas le profil interne sur le solide?? avez-vous des conseils ?

je vous remercie.



[GP.]

essayer de reconstruire le principal solide avec l'histoire.



[Tristan]

comment est la variable delobj définie?



[rancapas]

bonjour la valeur de theobj est actuellement 1

attendez les nouvelles, merci



[Tristan]

essayer de le régler à 0 et voir si quelque chose change



[rancapas]

je l'ai réglé à 0. j'ai effacé le solide régénéré du balayage, balayé,
enlever l'hélice solide de l'autre solide, mais rien ne change.

avez-vous d'autres instructions ?



[Tristan]

mettez une image dessus. parce que j'ai peur de ne pas savoir ce que tu rates.



[rancapas]

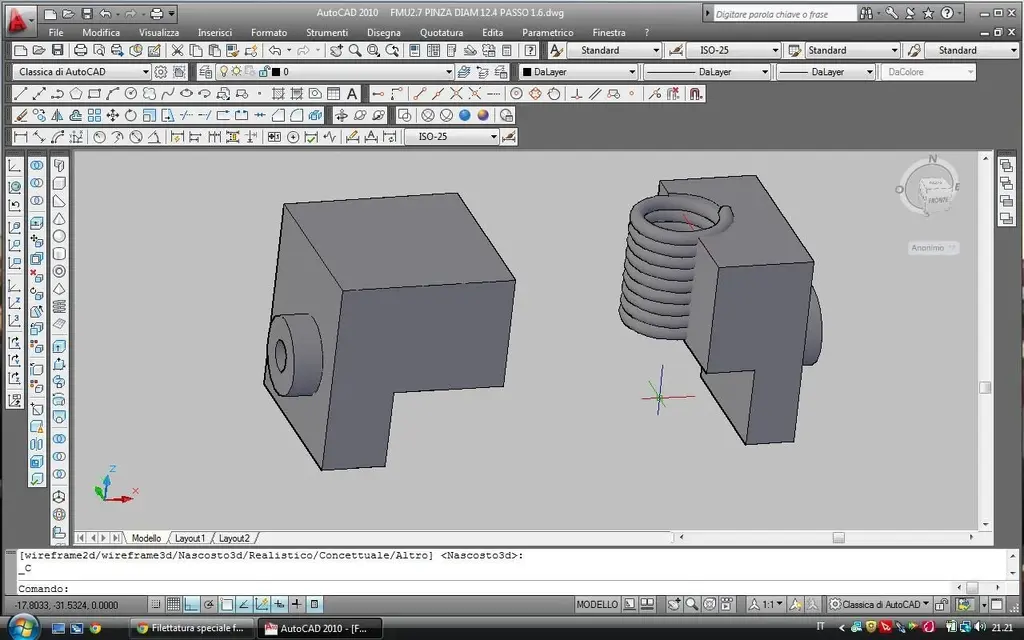

attaché à l'image.
mon intention est d'obtenir le fil de trou
à l'intérieur, en utilisant le ressort à la pièce. vraiment ?



[Tristan]

oui, mais tu ne comprends pas ce qui ne marche pas... ce qui se passe et tu ne veux pas qu'il disparaisse ? le printemps ?



[rancapas]

bonjour.

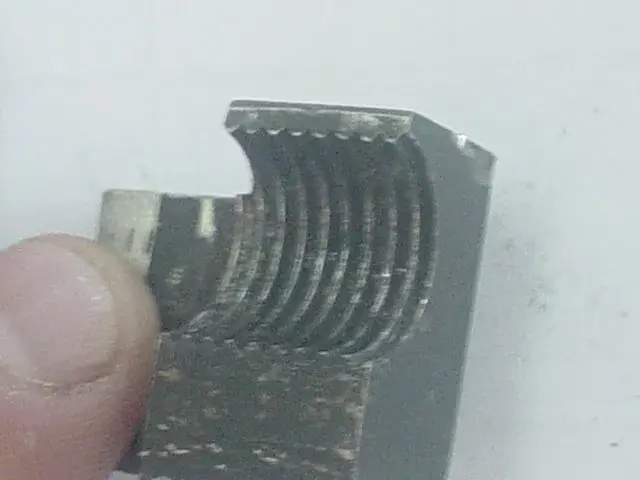

je vais joindre la photo de la pièce que je dois dessiner. ce que je dois obtenir est
la rainure du fil. se référant au dessin que j'ai affiché dans le msg précédent, si j'utilise vous allez enlever le ressort de la pièce, pourquoi ne pas obtenir ce que je pense? la fonction supprimera, par exemple, avec le cylindre solide fonctionnant correctement. car avec le ressort solide obtenu par balayage du cercle sur l'hélice,
c'est pas vrai ?

merci, j'espère que c'est clair.



[Tristan]

maintenant j'ai réalisé... j'ai essayé de télécharger le fichier et j'ai appris que pour autocader votre ressort dans cette position, il n'aime pas. déjà si le déplacement d'un mm vers l'intérieur de la soustraction fonctionne. je ne sais pas pourquoi



[rancapas]

....ahhahahaah, grande réponse. l'important, c'est que ça marche sans savoir pourquoi. c'est bon. merci beaucoup pour le temps qui m'est consacré. - oui.



[prismacad]

je pense que c'est parce que le diamètre de la "filettatura" est l'auto-intersection et cela crée des problèmes pendant les opérations booléennes
essayer de rendre le diamètre du ressort un peu plus petit et vous verrez que l'opération de soustraction fonctionnera
bonjour.



[rancapas]

eh si... à l'extrémité il suffit de faire le diamètre de l'hélice augmentée de 0,1 par rapport au
diamètre du trou:angle:. mettre l'hélice de diam égale au trou de diam ne fonctionne pas la soustraction. je vous remercie !
