Je ne peux pas avoir cette géométrie

[opua]

bonjour tout le monde, je suis en train d'essayer de faire une opération avec le chat v5 que j'exécute généralement avec pro-e et ug, la géométrie que je veux obtenir est pressée qui est illustré dans les images ci-dessous.
ce sont quatre courbes (chacune avec différents angles et longueurs) qui doivent s'écouler sur un profil guide. je pensais que ce résultat en catia pourrait être obtenu avec la commande de balayage ou la surface multi-sections mais, j'ai échoué à atteindre le résultat. .
quelqu'un peut m'aider ?
merci beaucoup à l'avance



[ferrezio]

bonjour tout le monde, je suis en train d'essayer de faire une opération avec le chat v5 que j'exécute généralement avec pro-e et ug, la géométrie que je veux obtenir est pressée qui est illustré dans les images ci-dessous.
ce sont quatre courbes (chacune avec différents angles et longueurs) qui doivent s'écouler sur un profil guide. je pensais que ce résultat en catia pourrait être obtenu avec la commande de balayage ou la surface multi-sections mais, j'ai échoué à atteindre le résultat. .
quelqu'un peut m'aider ?
merci beaucoup à l'avance

voir si les exemples joints font à votre cas

bonjour.



[cesius79]

voir si les exemples joints font à votre cas

bonjour.

bonjour.
j'utilise nx et je pense que j'ai compris ce que ça veut dire... ça marcherait avec caia qullo que dans nx est obtenu avec des "surfaces coulissantes". je suis doué pour ça. :confus:



[opua]

exact, je voulais créer un balayage de mélange, c'est-à-dire que le profil coule sur les quatre courbes ayant chacune un angle et une longueur différents. en utilisant la fonction multisection la surface ne ferme pas le dernier étirement. . . .



[ferrezio]

la solution et balayer avec la loi qui est le premier des trois trouvés dans le modèle.
si vous voulez utiliser le balayage adaptatif, vous devez raisonner avec des profils ouverts.

si le particulier est solide alors raison avec la variable sform.

bonjour.



[opua]

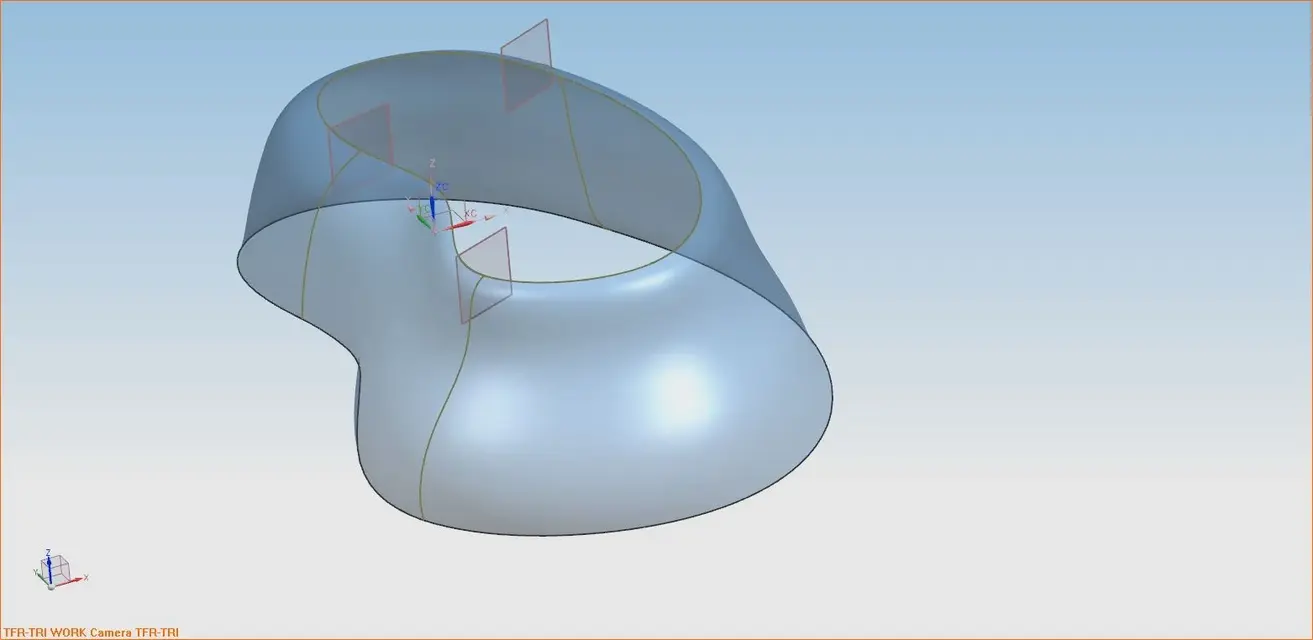

hi ferrezio, placez une autre image: dans ce cas, la surface est obtenue avec une seule caractéristique en ug à travers trois profils de spline (et donc tous différents). il n'est donc pas possible d'utiliser une extrusion avec sform... par la commande de balayage, pourriez-vous me dire comment la réaliser dans le cercueil?



[alpole]

opto
je suis tout à fait d'accord avec ce qu'il dit.
mais en utilisant des artisans
tu peux tout gâcher. .
regardez...
j'aurais pu tout nettoyer.
commencer par un profil fermé fait avec plus de spline dans un croquis
et les publier, au lieu d'utiliser le profil déjà conçu
et approximativement... mais le sens et que
defest variable, puis normal compensé par de bons résultats
de reconstruction... sur polysuperfici
aux



[alpole]

opto
c'est peut-être un exemple un peu plus
c'est clair ce que je voulais illustrer.
à partir de vos entrées, je construis un polysurf
au moyen d'une composition de surf multisections;
je ferme un haut avec un patch;
je composerai tout à nouveau, et ensuite, par offset simplifié,
avec un petit artisan (le ophsset est répété dans le sens
contrairement à la première exécution ) j'ai un surf que vous
approche significativement le polysurf initial obtenu
avec des profils. .
aux



[opua]

hi alpole et merci pour vos réponses, les modèles que vous avez attachés ne peuvent pas les ouvrir, j'ai les versions 18 et 19 de la catia.
