Créer une pièce de tôle complexe, comment faire

[Stemox]

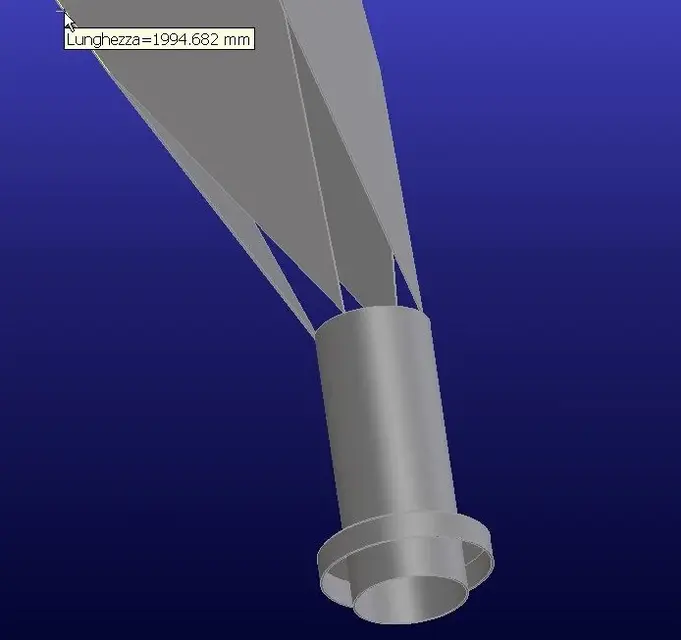

salut, je devrais créer des plaques qui me relient avec un canal carré/rectangle pour circuler (voir l'image) comment procéder? comment feriez-vous pour avoir un développement dans la table?
je souligne que je suis capable de faire le développement en 2d, mais je ne peux pas comprendre de définir le travail de créer une partie en 3d peut-être réalisé dans les secteurs (travail à faire avec machine à plier).
bonjour.

p.s. me manque un peu et je vois que tu as dû faire un nouvel enregistrement, pourquoi ?



[CobraWLF]

je vous prie de bien vouloir joindre le fichier bdl (indiquer la version d'osd) pour simplifier la création.
pour la fermeture du solide je vous recommande d'utiliser le module complet des surfaces, en quelques étapes fermez-le.

pour le développement des plis vous pourriez procéder de deux façons:
-en utilisant les géométries de construction et la gestion de deux solides (procédure manuelle);
- si vous avez le module complet de tôle, vous pouvez probablement résoudre votre problème.



[Stemox]

pouvez-vous me montrer les étapes pour comprendre comment y parvenir ?
comme sauvé en bdl? je ne trouve pas ce genre d'excrétion dans le filtre.
ma version est 15.50 et je n'ai pas le formulaire de feuille complète.



[Stemox]

voilà le dossier !



[Andy-manager]

tu devrais y aller comme ça.
voir annexe.

les mesures sont approximatives... je n'ai pas mis de traces à l'intérieur... je vais à mgnà. .
dites-moi si l'idée générale peut... on va en parler. . . .

bonjour.



[Stemox]

bonjour.
comme vous l'avez fait ce serait la solution la plus juste, mais comme il n'est pas si important de faciliter les opérations de réalisation je voulais faire la connexion seulement sur un port de la trémie (décharger pour s'installer en fonctionnement). puisque la trémie est assez longue et difficile à déplacer sous la machine de flexion. au lieu de cela, j'ai coupé les plaques avec le plasma et je fais le couplage avec le soudage (même si cette phase m'enlève au moins deux soudures). cependant, il n'est pas important comment elle est réalisée, je voudrais comprendre comment le faire afin d'atteindre ce que vous avez fait, très bien.
je voudrais d'abord comprendre si avec le module de base vous pouvez le faire et quelles étaient les étapes.
bonjour.



[Stemox]

dites-moi si l'idée générale peut... on va en parler. . . .

bonjour.

tu peux me donner des infos ? bonjour.



[Andy-manager]

j'ai une macro qui le fait.
à la limite vous pourriez faire un solide plein puis le vider et le radier, en prêtant attention à l'orthogonalité des faces qui définissent l'épaisseur de la feuille.
ou calculez l'angle de chaque pli et utilisez la commande crée le labro (la route plus pallosa mais plus sûre).

bonjour.



[Stemox]

j'ai essayé de rendre le solide et puis le vider et ouvrir les visages, mais ça me donne une erreur en ouvrant le visage circulaire. et cependant ce n'est pas la précision maximale (même si dans l'atelier il ne servirait pas).
créer de nombreuses petites lèvres est une opération assez longue et complexe.



[Stemox]

si je ne demande pas trop, passerais-tu la macro ?



[Andy-manager]

est compilé et dans les applications que j'utilise.



[Stemox]

je suis désolé, et ensuite je vous demande quel genre d'application vous utilisez ? cocréer des normes? ou quoi ? et si quelque chose, quoi ?
bonjour.



[Andy-manager]

je vous ai répondu à pm
