Forcer les bords noirs

[cacciatorino]

J'ai mis la modélisation en noeuds que toutes les nouvelles pièces que je crée ont des bords noirs.

Mais maintenant il arrive que, en utilisant une certaine macro prise par cad. d'attribuer des matériaux et des densités, cela attribue à tous les solides de couleurs associées à chaque matériau, et écrase mes bords noirs aimés.

Y a-t-il un moyen de forcer la macro à colorier uniquement les visages et laisser les bords perdre ?



[Er Presidente]

J'ai mis la modélisation en noeuds que toutes les nouvelles pièces que je crée ont des bords noirs.

Mais maintenant il arrive que, en utilisant une certaine macro prise par cad. d'attribuer des matériaux et des densités, cela attribue à tous les solides de couleurs associées à chaque matériau, et écrase mes bords noirs aimés.

Y a-t-il un moyen de forcer la macro à colorier uniquement les visages et laisser les bords perdre ?

(sd-call-cmds (set_part_inst_color :parties a_teil : color farbe) :failure zéro)

Ça devrait être l'appel.

Il y a deux commentaires (au début) et voir ce qu'il fait.

le doigt croisé...
Souris :



[cacciatorino]

(sd-call-cmds (set_part_inst_color :parties a_teil : color farbe) :failure zéro)

Ça devrait être l'appel.

Il y a deux commentaires (au début) et voir ce qu'il fait.

le doigt croisé...
Souris :

Oui, mais j'empêche donc l'attribution de la couleur à la partie. Moi de la macro au lieu de cela, je voudrais chèquer sur les visages la couleur associée au matériau, mais imposé les bords invariablement noir, serait serive la même ligne que ci-dessus mais avec une chose comme set_edge_part_color.. .



[Er Presidente]

Oui, mais j'empêche donc l'attribution de la couleur à la partie. Moi de la macro au lieu de cela, je voudrais chèquer sur les visages la couleur associée au matériau, mais imposé les bords invariablement noir, serait serive la même ligne que ci-dessus mais avec une chose comme set_edge_part_color.. .

faire une trace de la commande pour faire des bords noirs afin que nous construisions la chaîne à ajouter. les lignes sont deux une pour la partie et une pour les instances (copies partagées).



[cacciatorino]

faire une trace de la commande pour faire des bords noirs afin que nous construisions la chaîne à ajouter. les lignes sont deux une pour la partie et une pour les instances (copies partagées).

J'ai un peu googued et sur le site de claus brod j'ai trouvé les infos pour commencer l'enregistrement de la commande:

(dribble "d:/temp/logfile.txt")

que dans le cas des espèces m'a rendu:

commence à dribbler à d:/temp/logfile.txt (2013/1/25, 6:29:28).
zéro

part_prop :the_part :start "/omissis" :select_done
: afficher la partie
: couleur 255 :done
:base_color 255 :done
:edge_color 16776960 :done
:base_edge_color 16776960 :done
: fermer
(gribouillis)

Maintenant je vois comment le mettre dans la macro ! Je vous remercie !



[Matteo_Minghetti]

J'ai mis la modélisation en noeuds que toutes les nouvelles pièces que je crée ont des bords noirs.

Bonjour à tous,
Je suis très intéressé par la façon de définir les bords noirs par défaut dans les pièces de modélisation.
Pouvez-vous me dire la procédure ?

merci d'avance



[Kaji]

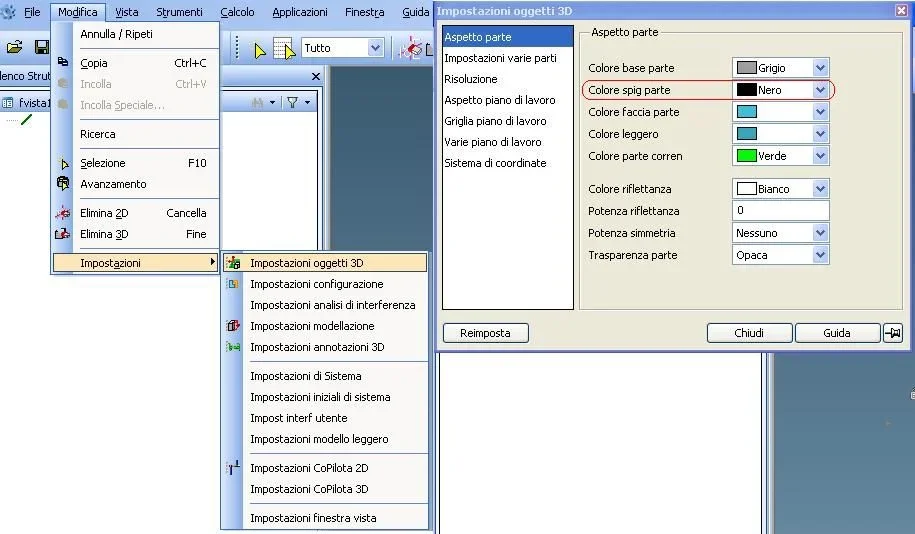

change un peu de la version 17 à 19 mais la procédure est la même : il faut changer les paramètres et modifier la partie apparence dans "Paramètres d'objets 3d"



[stefanoparducci]

si vous voulez garder les bords noirs devrait juste ajouter sous les lignes liées à l'assignation de couleur, qui devrait être ce type:

(sd-call-cmds) ; couleur de base
(sd-call-cmds (set_part_inst_color arts a_teil :color beard) :failure zéro); la couleur est

Ces cordes. commandes sont légèrement différentes parce que la macro croit utilise des commandes d'anciennes versions.

(sd-call-cmds (part_prop a_teil :edge_color :reset_prop) ;
(sd-call-cmds (part_prop a_teil :base_edge_color ff)); réinitialiser toute coloration des bords de la pièce

(sd-call-cmds (part_prop a_teil :base_edge_color :rgb 0.0,0)) ; pour définir la couleur de base du bord au noir (ou toute autre couleur en écrivant au lieu de 0.0.0 une combinaison rgb

Au revoir.
