Outil d'impression

[emilierollandin]

Bonjour à tous.

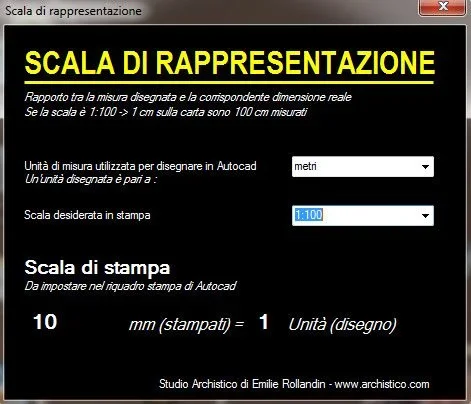

Depuis On me demande souvent quelle valeur insérer au cours du processus d'impression pour avoir l'échelle souhaitée je vous propose cette petite utilité qui sert à cette fin.
vous le trouvez sur mon site web:http://www.archistico.com/portfolio/1845/Il suffit d'extraire le fichier zip dans n'importe quel dossier et de démarrer l'exécutable.
sont deux paramètres à insérer:
- l'unité de mesure utilisée en autocad pour dessiner (jamais à l'échelle de la conception selon l'impression, toujours dessiner dans la taille réelle)
- choisir l'échelle d'impression;
sera fourni la valeur à insérer dans le panneau d'impression automatique.



[GP.]

... est souvent demandé quelle valeur insérer pendant le processus d'impression pour avoir l'échelle désirée. . . .

C'est vrai, le concept est simple, mais tout au plus il semble difficile à comprendre.
J'ai aussi vu insérer "tabelle" dans le dwg avec les valeurs pour les impressions. :langue:
Je me demande pourquoi quelqu'un devrait être ingénieux pour réaliser ces choses quand autodesk pourrait implémenter son dialogue de presse en toute sécurité.

Toujours bon.



[emilierollandin]

autodesk pourrait implémenter en toute sécurité sa boîte de dialogue d'impression

Je suis d'accord avec vous.
Il serait peu utile d'aider en particulier ceux qui abordent le programme.



[3DeOltre]

il n'est pas si difficile d'imprimer à l'échelle en autocad. surtout si vous imprimez depuis la mise en page.
lors de la mise en page, il suffit d'indiquer 1 unité de conception à combien de mm elle correspond.
Par exemple: si je dessine en mm-> 1 unité = 1 mm; si je fais la conception en cm-> 1 unité = 10 mm; si je fais la conception en mètres-> 1 unité = 1000 mm; de cette façon aussi la disposition "ragiona" avec la même unité de mesure du modèle.
l'échelle d'impression souhaitée est attribuée aux fenêtres sans avoir à faire d'équivalents.
Si j'utilise des textes et des quotas annotatifs, ils m'évaluent directement, garantissant l'uniformité graphique.
programme mignon qui a été développé, mais les outils il ya dans le logiciel.
si vous préférez imprimer à partir du modèle comme dans autocad 13 alors... .



[GP.]

il n'est pas si difficile d'imprimer à l'échelle en autocad...

Je ne dis pas que c'est difficile, mais pour beaucoup, c'est un problème, surtout pour ceux qui l'utilisent peu...

... si vous préférez imprimer à partir du modèle comme dans autocad 13 alors... .

C'est vrai, mais je n'ai pas toujours, cela dépend aussi de ce que vous devez imprimer.
Je ne pense pas qu'il soit nécessaire de créer une mise en page si je n'ai pas de tableaux différents basés sur le même modèle ou de multiples échelles de représentation.
Je ne crée certainement pas de mise en page pour imprimer (par exemple) un plan cité.

Souris :



[3DeOltre]

Je suis d'accord avec toi, Gp, ça pourrait être un problème.
Je ne peux pas cacher mon insuffisance contre l'impression, je m'excuse. Je suis maintenant utilisé pendant des années, devant imprimer seulement des tableaux avec des vues à différentes échelles, pour imprimer à partir de la mise en page.
autocad se prête à être utilisé de différentes manières, toutes valables, si vous atteignez le résultat. loin de moi de dire que la méthode ou les outils utilisés d'une manière ou d'une autre ne sont pas corrects.
- Oui.
