Double courbure de tôle, comment ? S'il vous plaît aidez

[michelefiorentin]

Chers cadavres,

dans la modélisation d'un petit plan pour des raisons éducatives nous sommes encapsulés dans cette partie ici en tôle générative (1mm d'épaisseur) :
J'ai d'abord essayé la méthode "bruto" de double flexion en séquence avec ce résultat:
puis je suis allé le réaliser mais le seul moyen est de le plier perpendiculairement au long côté, puis de créer les murs sur les côtés. où il y a le coude sur le côté long je reste 2 ouvertures et aussi des irrégularités
Avez-vous des conseils ? J'ai vu quelques exemples de tôle en double courbure. Comment résoudre le problème ?

salutations et remerciements



[michelefiorentin]

J'ai fait plus d'expériences et la meilleure solution est de veiller à ce que la coupe soit droite, puis de créer une bride avec propagation. . . .

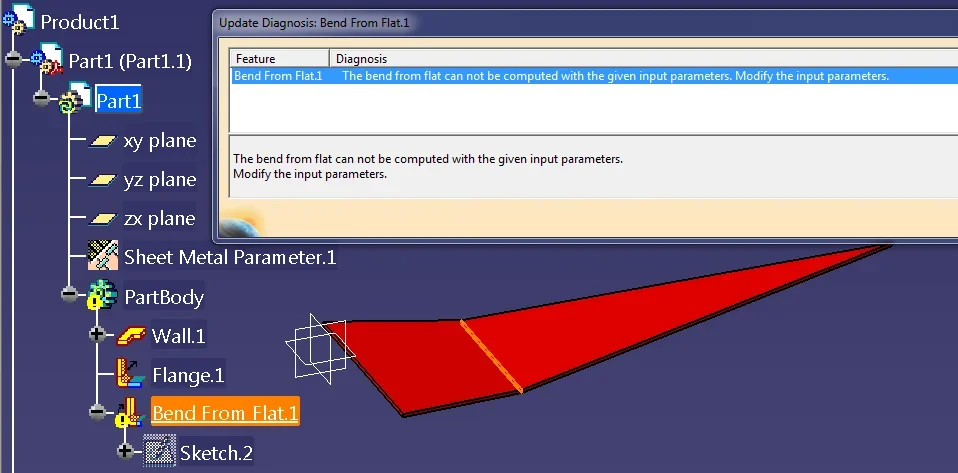

Je reçois un avertissement que je dois encore comprendre.

Comment régler le problème ? Je vous remercie.



[mrwolverine]

la pièce que vous essayez de façonner n'est pas une feuille pliée mais imprimée (au moins à partir de pdf vous comprenez cela).
le problème de fond réside dans les rayons que pour le tôle sont pliés.
vous pouvez essayer avec les fonctions d'impression.
Sinon, vous pouvez façonner votre feuille comme une surface et la nourrir à la fonction "hopper", de sorte que vous aurez la possibilité d'avoir l'explication.

si vous avez besoin d'aide supplémentaire n'hésitez pas à demander!



[michelefiorentin]

Merci Mrwolverine,

J'ai essayé le moule (imbattitura) et il ne me permet pas de contrôler la surface inférieure qui est pliée à la lecture (juste régler un seul étage).


J'essaie donc la solution "hopper" . le problème semble être comme à juste titre vous dites que les opérations de flexion sont épaisses constantes tandis que la double courbure que je cherche exigent le matériau de fer.. .

salutations



[mrwolverine]

Il y a aussi une fonctionnalité pour le moule qui vous permet d'utiliser le corps comme "punch"



[ferrezio]

Bonjour Michael

votre exemple est résolu avec la fonction de tôle pour le développeur de surface, l'icône est celle du tronc de cône.

la fonction vous permet de développer un modèle fait de superfice.
clairement en faisant la surface que vous devez prendre en compte les plis internes ou externes, le système calculera ensuite la caractéristique à la fois développée et pliée en tenant compte de l'épaisseur du matériau.
Si je peux te faire un hérisson.



[ferrezio]

C'est le modèle du support.

Bonjour.



[michelefiorentin]

merci ferrezio maître de hache sur catia!

Je pense que c'est la solution la plus élégante : la trémie à partir de la surface. la pièce est résolue 100%

placer des images pour stocker savoir et honorer le maître!



[[email protected]]

la pièce que vous essayez de façonner n'est pas une feuille pliée mais imprimée (au moins à partir de pdf vous comprenez cela).
le problème de fond réside dans les rayons que pour le tôle sont pliés.
vous pouvez essayer avec les fonctions d'impression.
Sinon, vous pouvez façonner votre feuille comme une surface et la nourrir à la fonction "hopper", de sorte que vous aurez la possibilité d'avoir l'explication.

si vous avez besoin d'aide supplémentaire n'hésitez pas à demander!

J'aimerais savoir s'il existe un moyen de traiter les feuilles imprimées dans l'inventeur d'autodesk (comme indiqué dans la feuille) afin d'avoir un développement
