Fichier "abrire" 3dxml

[voodoo78]

Au revoir à tous,
J'ai trouvé un modèle de format 3dxml que j'ai ouvert avec catia.
dans ce format (comme pour les autres échanges) tous les niveaux de l'arbre logique sont fermés et je ne peux pas observer la procédure utilisée pour la réalisation.
vouloir le reproduire pour l'exercice comment pourrais-je le faire?
Merci pour l'aide.



[voodoo78]

continuer à rechercher des informations dans le forum J'ai réalisé que le format 3dxml est juste un affichage pur... et ça suffit!
n'y a-t-il aucun moyen, même la conversion du fichier en un autre format, qui me permet d'extraire même seulement les surfaces du modèle et ensuite être en mesure de travailler avec lui?



[michelefiorentin]

continuer à rechercher des informations dans le forum J'ai réalisé que le format 3dxml est juste un affichage pur... et ça suffit!
n'y a-t-il aucun moyen, même la conversion du fichier en un autre format, qui me permet d'extraire même seulement les surfaces du modèle et ensuite être en mesure de travailler avec lui?

Bonjour.

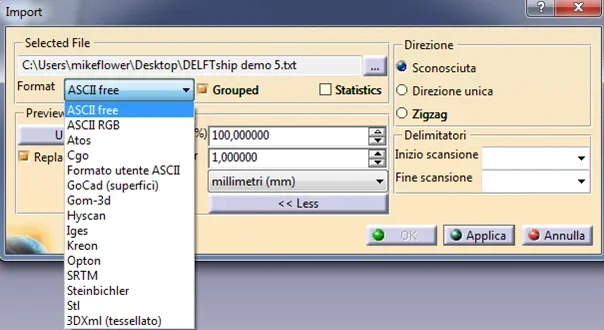

Le format 3dxml peut théoriquement contenir des surfaces exactes, mais en fait dans 99 % des cas contient des mailles triangulaires pour la visualisation interactive et sur le web. Bien sûr, il le sera, si vous devez construire sur le modèle réel. vous pouvez essayer de l'ouvrir avec un éditeur de forme typé je vois qu'il apparaît dans la liste dans v5r21
Faites-nous savoir. .

Michael



[voodoo78]

Bonjour.
... bien sûr, si vous avez besoin de construire sur le vrai modèle...

C'est exactement ce que je dis ?
Ma catia ouvre discrètement le format... le problème est que je ne peux faire aucune opération comme l'extraction de surface ou autre chose pour ensuite recréer le solide!



[michelefiorentin]

C'est exactement ce que je dis ?
Ma catia ouvre discrètement le format... le problème est que je ne peux faire aucune opération comme l'extraction de surface ou autre chose pour ensuite recréer le solide!

les données que vous avez sont ces, points et triangles, vous n'attendez rien d'autre!! s'ils ne sont pas utilisables directement exporter le modèle à stl puis le rouvrir avec le module inverse. alors vous aurez les triangles et de là vous partirez. Bon travail !

Si vous mettez le fichier, nous le regardons. . . .

Bonjour.
