Bonjour tout le monde,
de l'image suivante je dois réaliser, en tant que modèle cad, ce rembourrage industriel.
le problème réside dans l'hypothèse d'une solution de conception pour la pièce 7 (carter).

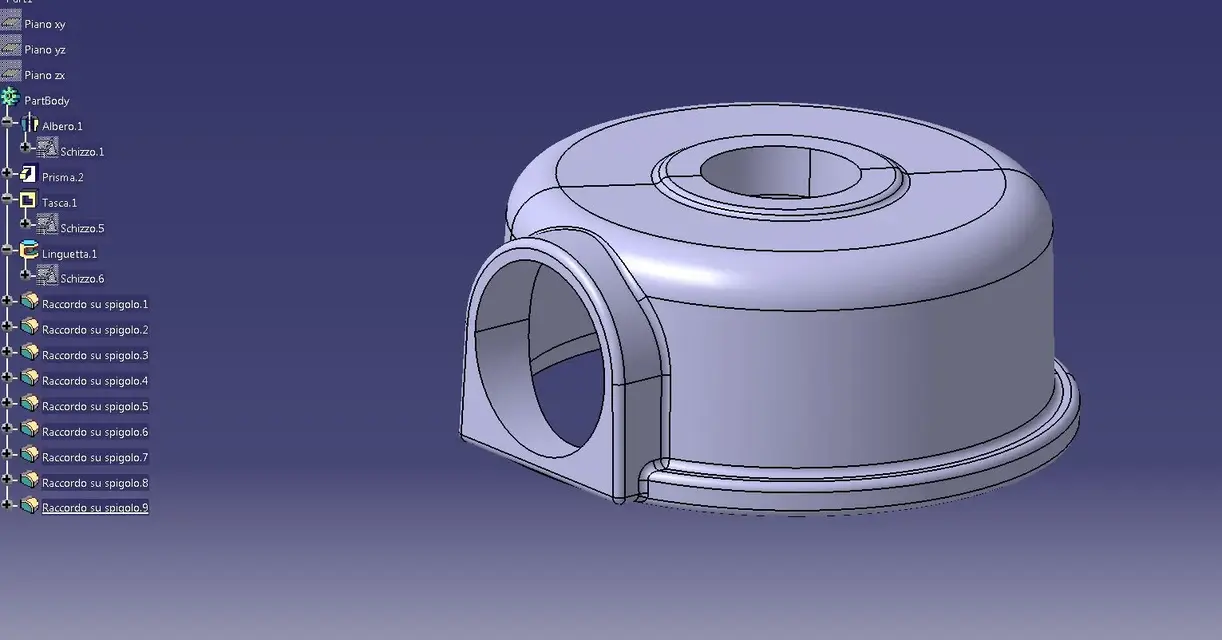

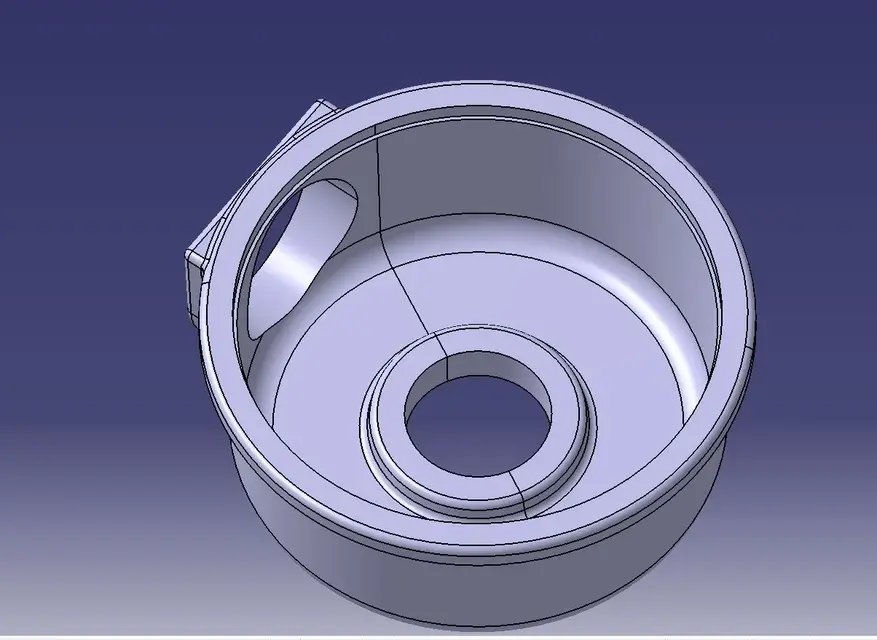

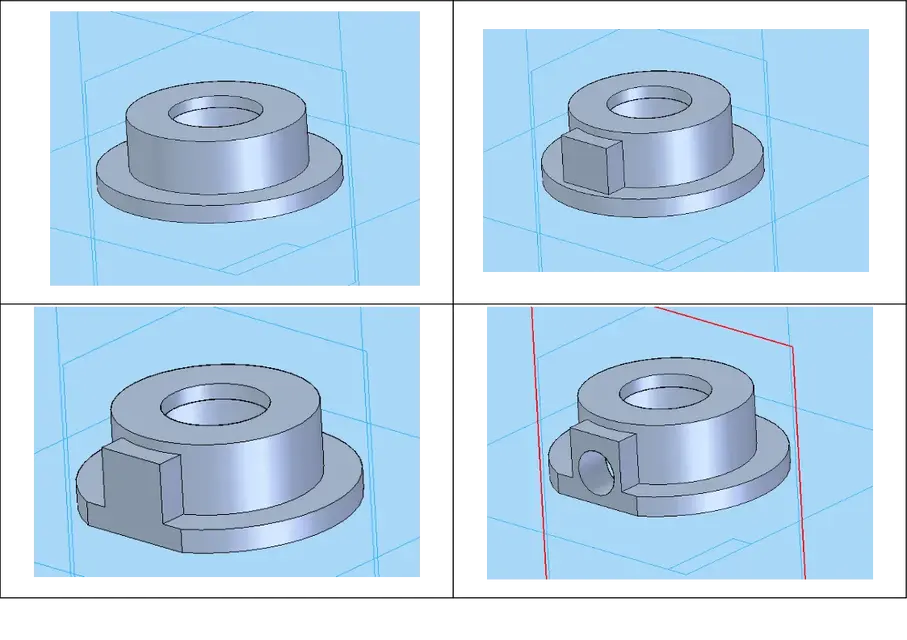

pour toutes les pièces que j'ai travaillées, bien sûr, en traceur de croquis, en traçant les géométries et en exploitant les caractéristiques de l'arbre. pour le 7ème, cependant, j'ai hypothéqué les produits suivants, mais chacun a un défaut:
sur cette pièce j'aurais du mal à créer le dos "scaline" que vous voyez dans la projection sectionnelle (aussi je ne pense pas que vous pouvez réaliser mécaniquement)
sur cet autre, étant donné que je vois inutile le parallélépipéd supérieur (au niveau fonctionnel), j'aurais le problème de l'accord intérieur (c.-à-d. quand je vais créer la connexion ci-dessous, sur cette "scaline", cela serait créé aussi à l'avant, qui ne peut pas avoir).
c'est le plus facile à réaliser, mais il y a le problème lié à la création de l'étape inférieure.
Quelqu'un de bien peut-il m'éclairer ?
Ps. si vous pouvez aider, il s'agit d'une ébauche du produit complet (de nombreuses pièces doivent être refaites, comme les roues dentées), - placé le lien pour la limite dépassée de 4 images-:http://s28.postimg.org/isyne5wf1/immagine.jpg
