Espace secClaim 2014

[Andrea - Overcam]

spaceclaim 2014 est enfin disponible !


Dans cette publication, de nombreuses améliorations ont été apportées, notamment en termes d'interopérabilité et d'importation/correction rapide.



quelques améliorations en détail:

- ouverture directe de fichiers à partir d'une perspective, il suffit de glisser dans l'environnement de travail Spaceclaim

- 30 % moins de temps pour importer des géométries grâce au multifiltrage (procédés plus parallèles pour importer divers composants )

- amélioration de la fonction "extraction de volume" qui permet de modifier le volume extrait de manière itérative (par exemple, modifier une face de volume extraite pour obtenir un volume donné)

- amélioration des fonctions de détail, avec une référence particulière aux symboles de soudage, finition, tolérance qui peut maintenant être réutilisée une fois que vous avez créé votre propre schéma

- importation/exportation de 3d pdf (l'exportation était déjà présente dans les versions précédentes)

-plug-in pour ms excelle plug-in pour modifier par table les dimensions liées par équations (par exemple a = b x 2, voir groupes dans spaceclaim)

- amélioration des fonctions de tôle:
a) amélioration des plis dans le cas des coins coupés, plus réaliste
b) Outils de sélection de puissance (smart multiple selection) pour le type de jonction (par exemple sélectionner tous les plis afin de changer le rayon interne en même temps)
c) le développement de trémies (également désapprouvées), de cônes, etc. à travers la fonction "blind" précédemment inadaptée à la feuille (en plus des outils les plus puissants de smo+ et logitrace, le logiciel de référence pour le canalage et pour le secteur hvac, l'équivalent du manuel de tube hoepli, compatible avec l'espaceclaim)
d) il est possible de créer des renfoncements partiels des deux côtés pour les articulations "dentellate" (schedule)

- la surface moyenne peut être utilisée comme référence pour des opérations telles que la déformation par rapport au superifice créé, particulièrement adapté aux moules

- la possibilité de transformer les surfaces de maillage en surfaces de revendication spatiale en sélectionnant manuellement un certain nombre de points qui décrivent la nouvelle surface, la possibilité d'orienter et d'améliorer les surfaces numérisées (par exemple pour les bouteilles)

- vérification dynamique et interactive des interférences (pour vérifier les collisions dans les mécanismes)

- panneau de simulation dynamique via algoryx, qui ajoute aussi de l'animation avec le rendu de keyshot



une vidéo sommaire (en anglais): http://www.spaceclaim.com/fr/mkting/singlevideoplayer.aspx?v=sc_2014_overview_c.mp4



[PiegatoreSolidworks]

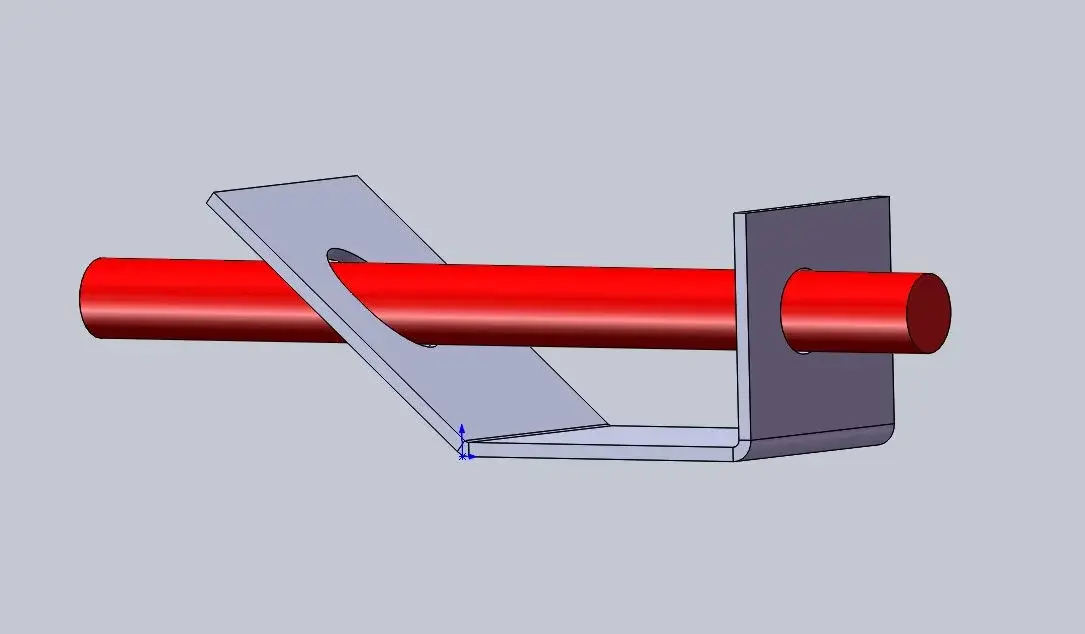

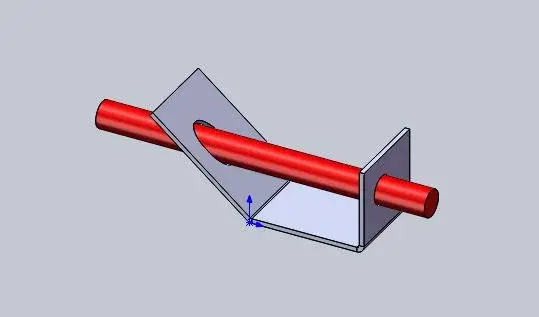

une question: dans le forage d'une feuille sur la surface n'est pas perpendiculaire à l'axe du trou le logiciel parvient à effectuer le forage normal au profil ou, comme avant, effectue le trou dans le style "fresatura"? Merci pour l'attention, Marco.



[PiegatoreSolidworks]

Une autre curiosité : si je créais des trous équidistants qui, sur un profil fermé de lignes et d'arches de claims spatiaux, le feraient ? Je documente sur internet et youtube, mais je n'ai pas trouvé de feedback. . . .
Merci pour l'attention, Marco.



[Andrea - Overcam]

une question: dans le forage d'une feuille sur la surface n'est pas perpendiculaire à l'axe du trou le logiciel parvient à effectuer le forage normal au profil ou, comme avant, effectue le trou dans le style "fresatura"? Merci pour l'attention, Marco.

spaceclaim traiterait le trou comme un trou biseauté (comme un fraisage), mais j'explique comment éviter:
1) une fois le "expliqué", c'est-à-dire le développement, et créé le dxf apparaîtra toutes les lignes visibles et même les lignes cachées, de sorte que vous pouvez décider de supprimer ceux que vous ne voulez pas (par exemple garder le trou "gros" en supprimant les lignes intérieures)
2) vous pouvez utiliser la commande "projet" puis "transport" pour créer le plus grand trou odoidal (plus grand trou), puis corriger le trou
3) la commande "règle" a été introduite qui permet de rectifier les biseaux indésirables, mais actuellement dans ce cas rend circulaire le trou biseauté (le même diamètre du cylindre incliné), ne convient donc que s'il y a de petites inexactitudes et cylindres inclinés par erreur. l'instrument signale cependant tous ces cas où le développement ferait double emploi.
4) vous pouvez régénérer la feuille en gardant l'intérieur ou l'extérieur, confortablement avec la commande smo+ "reconstruire la feuille"



[Andrea - Overcam]

Une autre curiosité : si je créais des trous équidistants qui, sur un profil fermé de lignes et d'arches de claims spatiaux, le feraient ? Je documente sur internet et youtube, mais je n'ai pas trouvé de feedback. . . .
Merci pour l'attention, Marco.

Bien sûr. avec la commande « setting », en sélectionnant l'option « crea series », vous pouvez choisir la direction (dans ce cas le profil) de la série de création, puis déplacer le premier composant jusqu'à la position du dernier composant, à ce point apparaîtra la distance totale (voyage) et le nombre (2), changer le nombre de composants automatiquement affichera les composants nombre, étape et distance totale. fonctionne mieux si le profil est ouvert et si vous créez un point dans la position d'arrivée du dernier composant. la même logique est utilisée pour créer une série de trous, de solides, de surfaces ou de lignes (la revendication spatiale traiterait tout de la même manière).



[PiegatoreSolidworks]

Bien sûr. avec la commande « setting », en sélectionnant l'option « crea series », vous pouvez choisir la direction (dans ce cas le profil) de la série de création, puis déplacer le premier composant jusqu'à la position du dernier composant, à ce point apparaîtra la distance totale (voyage) et le nombre (2), changer le nombre de composants automatiquement affichera les composants nombre, étape et distance totale. fonctionne mieux si le profil est ouvert et si vous créez un point dans la position d'arrivée du dernier composant. la même logique est utilisée pour créer une série de trous, de solides, de surfaces ou de lignes (la revendication spatiale traiterait tout de la même manière).

Je voulais dire quelque chose comme ça. .Il n'y a rien sur le net à propos des deux questions que je vous ai posées. Y a-t-il une vidéo explicatrice, ou tu peux le faire ? (surtout pour comprendre le trou incliné, mais aussi la série).
Question complémentaire: Qu'est-ce que le smo+?

Merci pour la courtoisie, Marco.



[Andrea - Overcam]

Oui, j'ai compris. Dès que j'ai une heure de temps, je produit une vidéo/image pour m'expliquer mieux.
même discours pour l'ensemble de trous (ou autre) le long d'un chemin
smo+ est un plugin supplémentaire développé par les créateurs de la section "lamiera" avec certaines fonctions pour développer des surfaces, réparer certaines erreurs typiques des feuilles, etc.



[PiegatoreSolidworks]

Oui, j'ai compris. Dès que j'ai une heure de temps, je produit une vidéo/image pour m'expliquer mieux.
même discours pour l'ensemble de trous (ou autre) le long d'un chemin
smo+ est un plugin supplémentaire développé par les créateurs de la section "lamiera" avec certaines fonctions pour développer des surfaces, réparer certaines erreurs typiques des feuilles, etc.

Merci pour l'instant !
Mais utilisez-vous ce logiciel pour travailler ?



[marcof]

Merci pour l'instant !
Mais utilisez-vous ce logiciel pour travailler ?

Non, surcam spaceclaim lo vende



[Andrea - Overcam]

Oui, comme le dit Marcof, je suis un technicien surcam, un détaillant de marques spatiales (surtout en tôle, conception, développement et découpe).

J'ai trouvé 10 minutes pour faire cette vidéo:[video=youtube;ZCFYe2If5-o]https://www.youtube.com/watch?v=zcfye2if5-o[/video]J'espère qu'il est utile (je n'ai pas montré toutes les techniques précédemment énumérées, mais seulement ce que je me sentais le plus approprié dans ce cas, c'est-à-dire la technique de projection et de glisser avec soustraction).



[PiegatoreSolidworks]

Je n'ai pas encore remercié pour la vidéo, alors je le fais maintenant. Je vous remercie. comme je pouvais aussi le voir d'autres vidéos de youtube, je semble avoir compris que ce logiciel est très polyvalent pour changer au vol de fichiers qui peut-être vous envoie le client, mais le fait que vous n'avez pas le mât des fonctions laisse perplexe. Je par habitude, pour les loisirs dans les pauses de travail, les travaux solides donc la revendication spatiale me semble une autre chose. exemple inventeur ou solide je ressemble à ceux que j'utilise...
Quoi qu'il en soit, c'est la revendication spatiale, au moins par l'œil, ça m'attire beaucoup ! semble très intuitif et polyvalent



[Andrea - Overcam]

S'il vous plaît, je l'ai fait avec plaisir, en effet merci pour les questions et réflexions intéressantes.
certainement tous les cad3d sont similaires, dans le sens que ce que vous obtenez est similaire: un modèle 3d
ce qui change est la façon d'aller, comme vous arrivez à ce modèle, interface et fonctions. De ce point de vue, la revendication spatiale, la modélisation directe, diffère beaucoup (dans le bien et dans le mal) d'autres cads comme des œuvres solides, qui utilise plutôt l'arbre de fonction (des caractéristiques basées).

le fait que vous n'utilisez pas l'arbre historique des fonctions utilisées le rend particulièrement approprié, comme vous l'avez observé à juste titre, quand ce n'est pas là, par exemple quand vous importez un modèle venant d'un autre cad et que vous devez le changer. un projet réalisé en claim spatial et un projet importé en claim spatial sont exactement identiques!!! spaceclaim les gère exactement de la même manière, ses outils sont adaptés pour faire face à ces changements, comme la façon dont l'argile est façonnée. spaceclaim convient aussi à ceux qui n'ont jamais utilisé un cad traditionnel et veulent apprendre, à ceux qui font du prototypage et de l'ingénierie inverse.

Bien sûr spaceclaim n'est pas approprié quand je peux utiliser un autre puits de cad traditionnel, je produit et modélise quelques assemblages complexes (toujours le même) que dans le meilleur temps et modifiable (alors les outils de la fonction sont certainement mieux, associer un traitement, un trou, une vis, une laveuse, un autre trou).

nos clients qui font du traitement de tôle (coupage et pliage) compte tiers sont bien avec l'espaceclaim, et dans parer mio il n'y a pas de meilleur logiciel pour le faire (en plus d'utiliser le faible coût et l'ouverture de presque tous les formats natifs, y compris caia 5 le rendent idéal).



[nicolas74]

Oui, comme le dit Marcof, je suis un technicien surcam, un détaillant de marques spatiales (surtout en tôle, conception, développement et découpe).

J'ai trouvé 10 minutes pour faire cette vidéo:[video=youtube;ZCFYe2If5-o]https://www.youtube.com/watch?v=zcfye2if5-o[/video]J'espère qu'il est utile (je n'ai pas montré toutes les techniques précédemment énumérées, mais seulement ce que je me sentais le plus approprié dans ce cas, c'est-à-dire la technique de projection et de glisser avec soustraction).

Bonjour.
Je suis très intéressé par cette appellation spatiale, maintenant j'utilise l'inventeur. pour la curiosité quel prix a-t-il avec la feuille de module ?
Si je peux attirer le propriétaire avec le prix, peut-être qu'une licence l'aura...



[Andrea - Overcam]

Bonjour.
Je suis très intéressé par cette appellation spatiale, maintenant j'utilise l'inventeur. pour la curiosité quel prix a-t-il avec la feuille de module ?
Si je peux attirer le propriétaire avec le prix, peut-être qu'une licence l'aura...

Bonjour les nicolas,
plus que le prix du logiciel certainement bas, l'aspect le plus intéressant est le coût définitivement moins cher après-vente par rapport au logiciel plus compliqué:
- nombre de jours de cours nécessaires
- le temps d'apprentissage devait être "productif"
- l'assistance nécessaire

ces coûts généralement « cachés » selon moi dépassent de loin le coût des logiciels d'excellents programmes (mais compliqués) comme les proes ou ca... combien de jours apprenez-vous? Combien coûtent les cours ? Combien de temps pouvez-vous concevoir/développer/documenter assez rapidement? Combien d'aide avez-vous besoin?
