Je joins quelques profils qui peuvent ressembler à ce que vous avez demandé.
solution 1: din5480 l - 30,00*2,00*30*13*6hsolution 2: din5480 w - 26,00*1,75*30*13*6hsolution 3: iso4156 poste 13 de *2,00 m * 30,0p x 6h4 solution: iso4156 poste 13 z * 2,00 m * 37,5r x 6h5 solution: iso4156 poste 13 z * 2.00 m * 45.0r x 6h6 solution: Ansi b92.1 tangage externe 12.00/24.00, 300° ou toutes les séries en pouces (à regarder)
votre profil pourrait être consommé et donc les mesures ne sont pas celles que vous lisez. Le calibre que vous utilisez ne semble pas être le meilleur.
si vous installez Cassoft Vous avez tous les profils que vous voulez. attention car tous les profils peuvent avoir la correction du déplacement du profil et donc il y a interminable.
Si vous pouvez récupérer la conception originale faire d'abord. Une autre alternative est de l'apporter à quelqu'un qui construit des engrenages et des profils et de le faire mesurer puis de le faire à échantillonner.
Bien sûr, votre profil a:- 13 dents- pas de dent parallèle puis éliminer tous les 221-222 din iso 14 et similaires- évolution du profil et vous le voyez bien

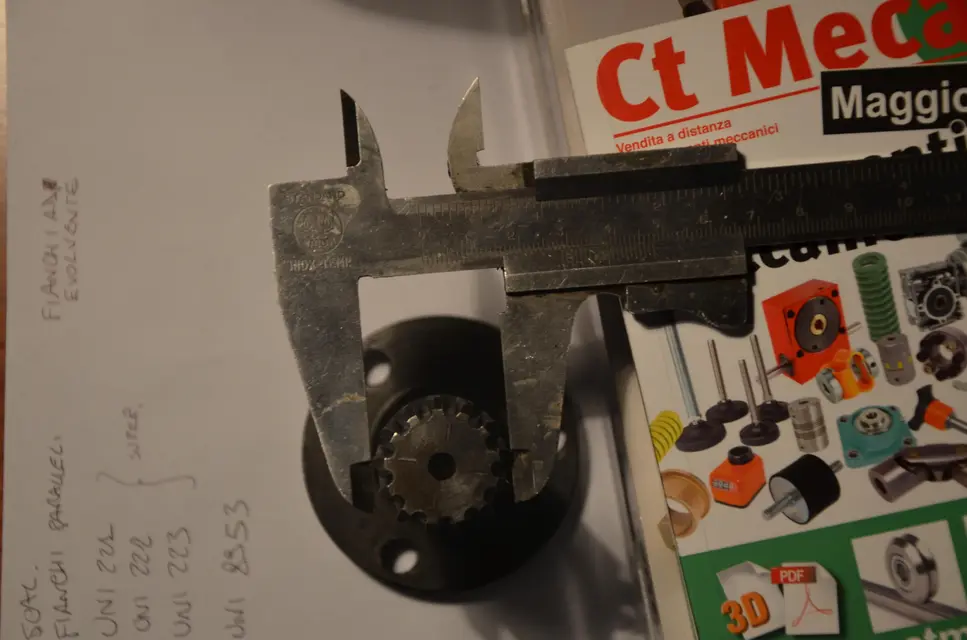

le diamètre extérieur que j'ai mesuré avec un calibre 20 est de 28,7 mm.
