Problème avec l'Union booléenne et la Sottration

[lizardluc]

Bonjour tout le monde, je suis nouveau dans ce forum et je voudrais vous demander comment résoudre ce problème.
J'ai ma coque et je ne peux rien faire de bien dans les syndicats booléens et les soustractions, y a-t-il quelque chose ? dans la partie ci-dessus, j'ai ces pièces à enlever à la grande coque, mais me dit toujours: La différence booléenne a échoué.

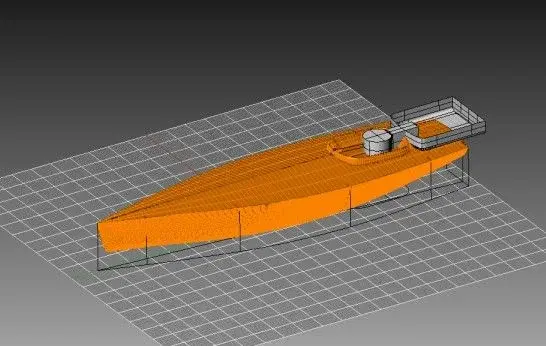

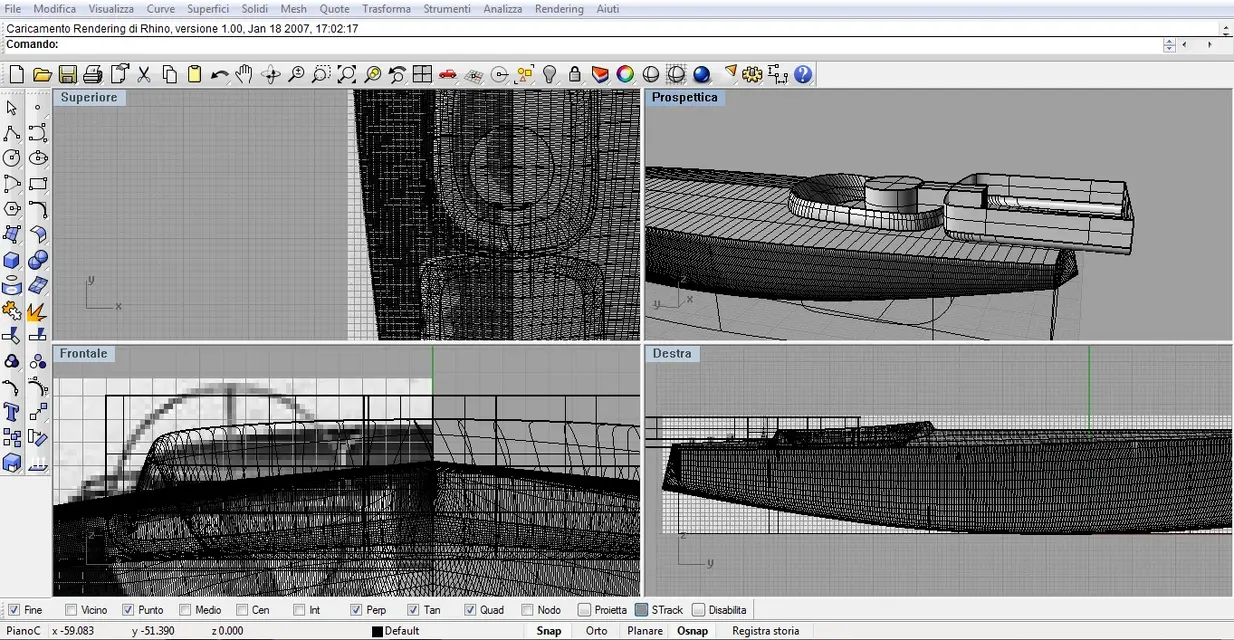

Je joins sous une photo, aussi parce que je ne sais pas comment envoyer le document en annexe.
Merci beaucoup à l'avance
.



[teoz]

Ciao lizardluc,Opérations booléennes entre solides.
si vous les utilisez entre des surfaces, ou entre une surface et un solide, vous n'aurez rien.
Remarque: pour créer un solide il ne suffit pas de fermer toutes les surfaces, il faut aussi dire à rhino de les considérer comme un « corps unique », par exemple, en utilisant la commande « createsolid ».

pour joindre des fichiers au post, vous devez cliquer sur le bouton "aller en mode avancé". quand vous allez télécharger l'éditeur avancé apparaîtra l'icône pour insérer les pièces jointes (il est proche de celui pour les "smiles", et a la forme d'un clip papier)

J'espère avoir été utile.

Bonjour.
Mattéo



[lizardluc]

J'ai essayé de faire une création solide, mais aussi ça me donne impossible.. De toute façon, j'essaie de mettre le fichier ici afin que vous puissiez peut-être mieux m'aider (toujours si vous pouvez). sont les premières armes et c'est vraiment compliqué ce programme



[mariuss.r]

J'ai essayé de faire une création solide, mais aussi ça me donne impossible.. De toute façon, j'essaie de mettre le fichier ici afin que vous puissiez peut-être mieux m'aider (toujours si vous pouvez). sont les premières armes et c'est vraiment compliqué ce programme

J'ai regardé votre dossier.

En fait, il semble que vous êtes au premier abord non seulement avec le rhinocéros mais aussi dans la modélisation 3d, non pas pour la prendre comme une critique mais aussi comme une déclaration (nous avons tous commencé à faire vos propres erreurs).

Je ne peux que vous donner des conseils.

1) à partir de bonnes courbes (quelques points et régulières) de bonnes surfaces apparaissent (diminution du nombre d'isoparamétriques et régulières)
2) deux surfaces ne s'unissent que si les bords de l'articulation sont à l'intérieur de la tolérance générale.
3) avant de traiter de projets complexes, essayez de faire de nombreux tutoriels que vous pouvez trouver sur youtube et sur le net, afin que vous puissiez bien approfondir l'utilisation des commandes rhino.

4) Booléenne ne fonctionne que si vous travaillez sur des polysuperficies qui contiennent des volumes fermés, ceux qui sont communément appelés solides (pour nous comprendre: même le plus petit trou les fait échouer)


Dans l'annexe vous pouvez trouver le fichier que j'ai traité, en essayant de ne pas me déconnecter trop de vos courbes et donc de garder quelques défauts initiaux.
Maintenant la coque est un solide sur lequel vous pouvez faire des opérations booléennes.
