Importer les paramètres d'Excel

[peppo82]

Bonjour tout le monde,
C'est récemment que j'utilise creo2.0, je viens de terminer un cours de formation de 24, dans lequel malheureusement vous ne pouvez pas tout dire, et une curiosité que je ne pouvais pas emporter est précisément, s'il y a la possibilité dans creo 2.0, d'importer un fichier de partie ou ensemble une feuille d'excel et d'utiliser les paramètres pour conduire des quotas ou présenter des famines. J'ai utilisé les solides de cette façon et je me suis très bien trouvé, et aussi catia v5 bien que un peu plus limité que les solides, permet d'importer des tables et d'utiliser les valeurs de toute façon que vous voulez, mais avec creo je ne sais pas la logique derrière elle de faire quelque chose comme ça... Quelqu'un peut-il m'aider ? Je vous remercie !

Giuseppe.



[maxopus]

creo n'utilise pas dans ce contexte le lien vers des fichiers propriétaires, que je connais. les tables doivent être à l'intérieur du fichier.



[peppo82]

creo n'utilise pas dans ce contexte le lien vers des fichiers propriétaires, que je connais. les tables doivent être à l'intérieur du fichier.

Cependant, en parlant avec mon professeur, il m'a dit qu'une fois pour un travail dans lequel catia v5 a été utilisé pour les parties du corps, et je crée pour ce moteur, il a utilisé un fichier excel partagé par les deux programmes pour gérer les coordonnées des composants de la section de transmission, et ceux appartenant au body shop, et ont en même temps disponibles et éditables axiomes sur les deux plates-formes. Je suppose que nous pouvons le faire à ce stade, mais cela peut aussi être ce que le prof. Est-ce possible, et vice versa n'est-il pas possible ce que je compte faire? C'est la même chose logique.



[calacc]

s'il y a la possibilité dans creo 2.0, d'importer un fichier partiel ou ensemble une feuille Excel et d'utiliser ses paramètres pour conduire des quotas ou des défauts de fonctionnalités. J'ai utilisé les travaux solides de cette façon et je me suis très bien trouvé, et aussi catia v5 bien que un peu plus limité que les travaux solides, permet d'importer des tables et d'utiliser les valeurs de toute façon que vous voulez, mais avec creo je ne sais pas exactement la logique derrière faire quelque chose comme ça. . . .

quelque chose que vous pouvez faire, essayez de jeter un oeil à la commande Analyse. de ce que j'ai vu vous pouvez guider certains paramètres stratégiques pour le design par excel ou mathcad.



[peppo82]

Merci, mais il y a vraiment à étudier, et vous allez particulièrement aveugle n'étant pas là un bon guide en ligne, je suis plein de bonnes intentions mais jusqu'à présent je trouve paramétrique créer vraiment compliqué! ! !



[AMinati]

si les paramètres existent déjà dans la partie ou ensemble vous pouvez utiliser pro/programme et le faire:
dans excel réorganiser les paramètres de sorte que chaque ligne soit organisée comme suit:
"colonne 1" "colonne 2" "colonne 3"
Paramètre1 = valeur du paramètre1
paramètre2 = paramètre2
... etc.

enregistrer le fichier Excel au format .txt

la partie/axe doit avoir les paramètres dans la partie entrée du pro/programme
régénérer la partie / assistante en choisissant les valeurs d'entrée dans les fichiers. à la requête du créo saisissez le nom du fichier texte des paramètres créés par excel.

Cela semble difficile, mais si vous lisez l'aide pro / programme, vous devriez réussir.

J'ai utilisé ce système pour entrer simultanément des centaines de paramètres.


aminati

p.s. quelque chose que vous devriez être en mesure de faire même avec les assemblages de "layout" mais vous avez besoin d'une licence supplémentaire. . . .



[maxopus]

pour les pro-programmes et l'analyse excel doit servir l'assemblage avancé ... si vous ne vous trompez pas et cependant vous devez exporter en txt



[calacc]

Je n'ai pas d'aax et l'analyse excellente peut le faire. pour pro-programme plutôt je pense que c'est nécessaire, parce que si je vais à fichier-préparation-profil modèle la clé changement de pro-programme est bloqué



[AMinati]

vous avez besoin de la licence aax uniquement pour utiliser pro / programme avec les assemblages, pour les pièces que vous n'avez pas besoin.

aminati



[mari23]

Bonjour peppo82,
Ça fait deux mois, mais j'espère que ça t'intéresse.
ce que vous demandez peut être fait, même si d'une manière légèrement mince. . . .

Tout d'abord, vous devez créer et enregistrer une table excel dans laquelle tous les paramètres que vous aimez importer dans creo (en réalité, si vous voulez les séparer, vous pouvez également créer plusieurs tables et les importer séparément).

puis : analyse --> analyse Excel --> charge (et choisissez fichier Excel) --> cellules de sortie (et sélectionnez les cellules où il y a des valeurs qui vous intéressent) --> calcul --> ajouter la fonction

Après ces opérations, vous devriez trouver une analyse sauvegardée dans l'arbre modèle.

à ce stade, vous devez attribuer des valeurs aux paramètres. si vous ne les avez pas déjà créés, vous les créez de la manière classique:

outils --> relations-- ajouter un nouveau paramètre

dans le champ "relations" associez le quota qui vous intéresse au paramètre créé (par exemple: d0=diamètre)

à ce point, il ne suffit pas de définir la valeur du paramètre.

toujours en relation écrire le nom du paramètre suivi de l'égal (par exemple diamètre =)

puis :

insert --> from list --> look in --> feature

sélectionnez directement dans l'arborescence de gabarit l'analyse que vous avez enregistrée avant. À ce stade, vous devriez voir tous les paramètres que vous aviez importés de la table excel.
sélectionnez ce que vous voulez et appuyez sur insert.

le résultat devrait être du type:

d1=diamètre
diamètre=xl_1_2:fid_analyse1

mises à jour et quotas sont automatiquement mis à jour.

Si vous voulez modifier les paramètres, vous pouvez le faire directement à partir de la table Excel. une fois que vous changez les données dans le tableau, pour mettre à jour le cad vous devez faire un clic droit sur l'analyse sauvegardée, modifier la définition et immédiatement ok. puis régénérer et les chances que vous avez changé de régénérer automatiquement.

Je sais que c'est marocain, mais c'est beaucoup plus long à dire qu'à faire !! !
J'espère que c'est ce que vous cherchiez...
Faites-moi savoir comment ça s'est passé !

Bonjour et bon travail !!



[Serviman]

Bonjour à tous,

Je me réfère à ce sujet, puisqu'il existe, parce que j'utilise la fonction d'analyse en excellant assidûment.

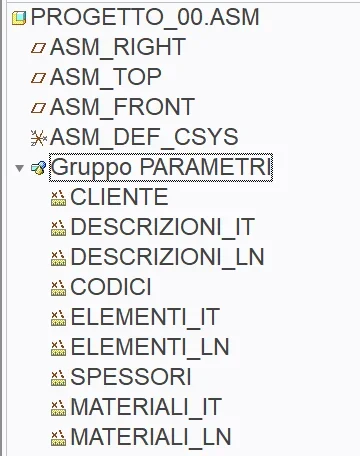

Cependant, ayant créé un configurateur project.asm qui couvre les voûtes, lorsque j'exécute la copie, le fichier d'analyse reste le fichier original et non celui copié. Cela implique que pour chaque groupe de paramètres qui est réglementé par excel je dois faire changement de définition puis modifier l'origine du fichier, dans le bouton dédié changer de fichier.ce que je me demande est: avoir un groupe de mesures/analyse, qui règle les paramètres de l'axième, tous se référant à un seul fichier (j'ai fait plus qu'une analyse parce que plus qu'un certain nombre ne le permet), vous pouvez aller changer le chemin manuellement, sans avoir à passer tout le temps de changer la définition?J'espère avoir été clair.
