Création solide 3D à partir de mailles ouvertes

[eliabizz8]

Bonjour tout le monde

Je suis nouveau dans le forum, j'ai vu que le sujet a déjà été traité mais personne comme dans mon cas avait une maille ouverte, donc j'espère qu'il sera correct d'ouvrir une nouvelle discussion. ...

alors ma situation est la suivante

Je me retrouve avec une capitale d'un mobilier classique modelé avec 3ds pour le faire transmuter en un solide 3d d'autocad ?

J'ai essayé avec "_meshsmooth" et puis " _convtosolid".....poi avec vos conseils j'ai essayé avec "expérience"....rien à faire......a ouvert les côtés et je ne sais pas comment les fermer parce que complexe

Merci pour ceux qui peuvent m'aider xke Je ne sais pas où me taper la tête !



[Tristan]

sans voir l'objet en question est difficile à vous aider



[eliabizz8]

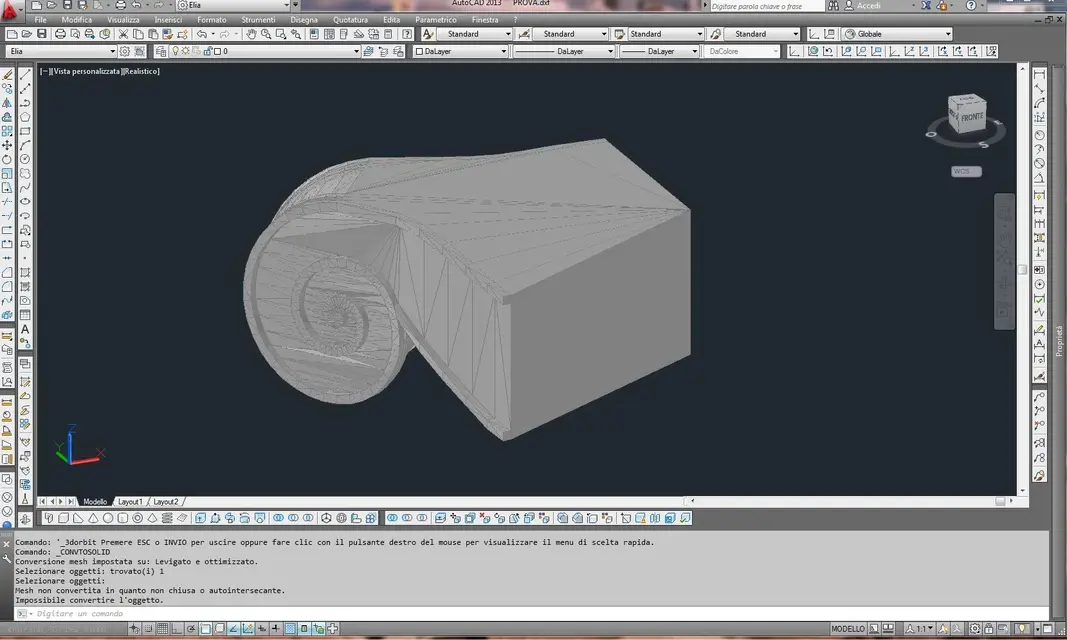

J'ai essayé de le fermer avec riho....sous vous voyez le message après la commande "_convtosolid"



[Tristan]

Le problème peut ne pas être fermé ou pas, mais il est auto-intéressant. vous mettez probablement moins pour le faire que pour trouver et corriger l'erreur



[eliabizz8]

Après 1000 tentatives, j'ai réussi...

Alors j'explique que quelqu'un peut être utile :

1. s'est ouvert avec riho (par mon collègue) et a fermé la création de nouveaux maillages où ils étaient manquants.
2. exporté comme une maille de polyèdre unique.
3. installé en cad le plug-in « maille polyédrique à solide » (version résistante)
4. chargé en cad
5. et avec le bouton de connexion convertir maille polyédrique en solide 3d
6. au début le programme s'est écrasé et éteint mais dans la sauvegarde du fichier il est apparu magiquement mon solide et dans la description "solid3d"

..... comme preuve que j'ai effectué un simple "tir" et tout est en fil lisse!!! !



[marcof]

Après 1000 tentatives, j'ai réussi...

Alors j'explique que quelqu'un peut être utile :

1. s'est ouvert avec riho (par mon collègue) et a fermé la création de nouveaux maillages où ils étaient manquants.
2. exporté comme une maille de polyèdre unique.
3. installé en cad le plug-in « maille polyédrique à solide » (version résistante)
4. chargé en cad
5. et avec le bouton de connexion convertir maille polyédrique en solide 3d
6. au début le programme s'est écrasé et éteint mais dans la sauvegarde du fichier il est apparu magiquement mon solide et dans la description "solid3d"

..... comme preuve que j'ai effectué un simple "tir" et tout est en fil lisse!!! !

Kill... obtenir le résultat en passant du rhinocéros, importer dans autocad à l'aide d'un plugin de version test et répéter le fichier d'un crash dans le dossier de sauvegarde automatique, tout après 1000 tentatives que vous appelez le tour lisse? :eek : il me semble un calvaire discret... Souris :



[eliabizz8]

Kill... obtenir le résultat en passant du rhinocéros, importer dans autocad à l'aide d'un plugin de version test et répéter le fichier d'un crash dans le dossier de sauvegarde automatique, tout après 1000 tentatives que vous appelez le tour lisse? :eek : il me semble un calvaire discret... Souris :

effettivamente non haï torto - Oui.
