table, calque comme autocad

skia51

Guest
Bonjour, j'ai un problème avec ça à la table Solidworks. la table par défaut définit tout en couleur noire, les différentes entités telles que les quotas, les axes, l'échantillonnage, etc. sont des lignes d'épaisseur différente, le design imprimé est souvent illisible par rapport à autocad où pour chaque entité j'ai donné une couleur différente.
Maintenant j'ai réussi à le faire dans le sauvetage de Dwg, mais j'aimerais le faire automatiquement dans les travaux solides.
Est-ce possible ? ou n'est-il pas exactement destiné à ce logiciel?
utiliser des usines solides 2010 mais nous allons à 2012 si elle peut servir.
merci à qui va m'aider

Bonjour Masivonweizen,
Merci, mais j'ai déjà suivi la procédure de conduite des travaux solides, mais je ne peux pas obtenir ce que je cherche, par exemple: J'aimerais que si je fais une section, automatiquement la ligne de section était d'une couleur, tandis que l'échantillonnage d'une autre, ou si je montre les lignes cachées ces sont d'une autre couleur et épaisseur, j'ai créé un fichier de mappage et dans le passage pour dwg les différentes entités, automatiquement, acquérir les propriétés du calque défini précédemment. Je ne peux pas faire la même chose dans les sols.
J'espère l'avoir expliqué.

Voici un exemple

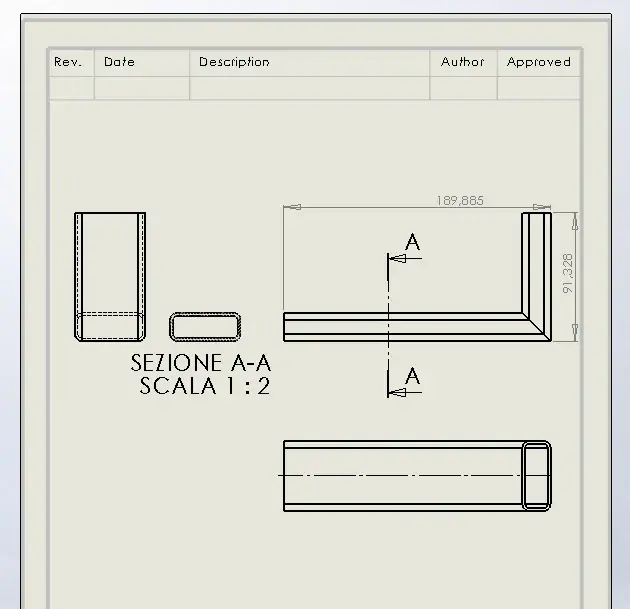

c'est le fichier de travaux solides:

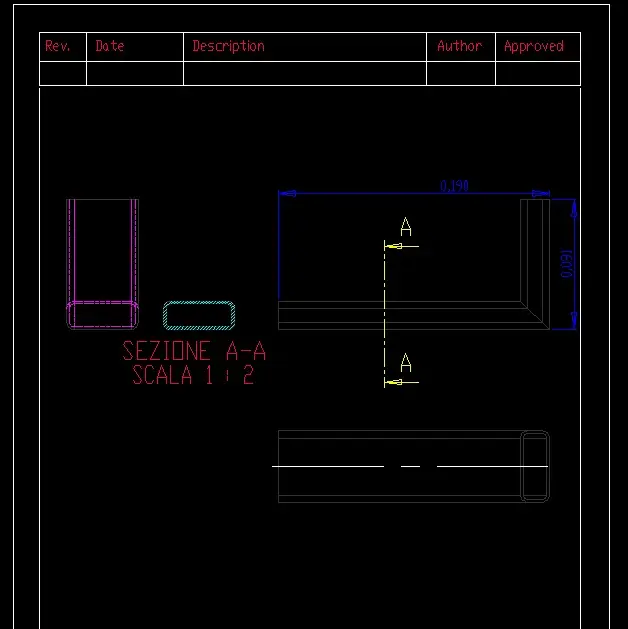

Cattura2.PNGet c'est ce que j'obtiens automatiquement avec l'enregistrement au format dwg:Cattura1.PNGJe voudrais que les entités soient reconnues et changées en solo sans se convertir en dwg.

Screenshot_8.pngJe ne sais pas si j'ai bien compris : confusion:... mais pour définir les couleurs des différentes lignes de solides, vous devez le faire à partir d'eux: doigt:

Au revoir.
Je ne peux pas établir des lignes de couleurs ou de style

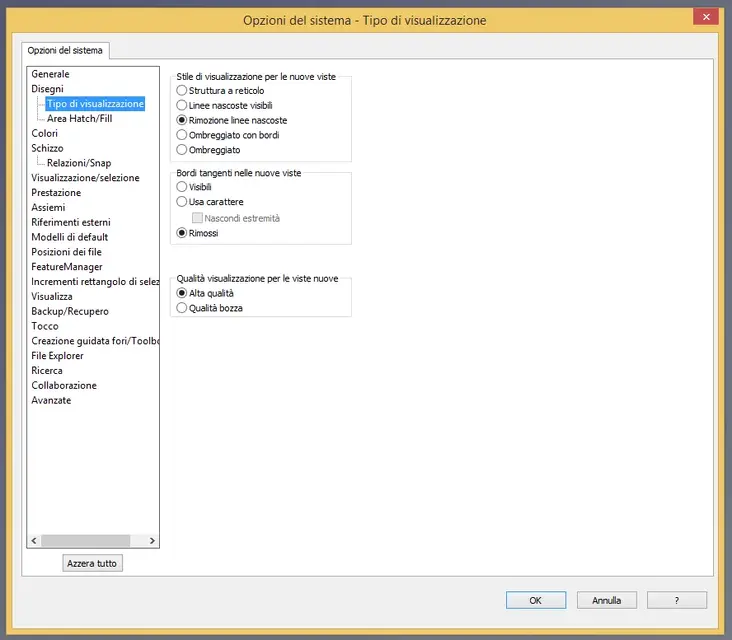

Je joins ce que je vois dans ce menu options d'élémentCattura.PNGOù dois-je définir la couleur?

garder à l'esprit qu'il y a un autre menu d'options uniquement pour la partie des planches que vous trouvez quand vous avez une table ouverte... Vous devriez faire un modèle avec tout pour commencer à chaque fois. . . .

Dans le menu couleur, je ne trouve que la possibilité de changer l'arrière-plan ou la couleur de l'esquisse, des visages sélectionnés, des fonctions inactives, etc. ouvrir une table dans les options me montre la possibilité d'établir le style de ligne et l'épaisseur mais pas la couleur, où dois-je la modifier? Aussi définir les niveaux à chaque fois que je dois sélectionner par exemple un quota et définir le niveau, mais si je veux changer l'échantillonnage ou les lignes cachées change toute la géométrie.

skia51 a dit:
Dans le menu couleur, je ne trouve que la possibilité de changer l'arrière-plan ou la couleur de l'esquisse, des visages sélectionnés, des fonctions inactives, etc. ouvrir une table dans les options me montre la possibilité d'établir le style de ligne et l'épaisseur mais pas la couleur, où dois-je la modifier? Aussi définir les niveaux à chaque fois que je dois sélectionner par exemple un quota et définir le niveau, mais si je veux changer l'échantillonnage ou les lignes cachées change toute la géométrie.
Cliquez pour agrandir...

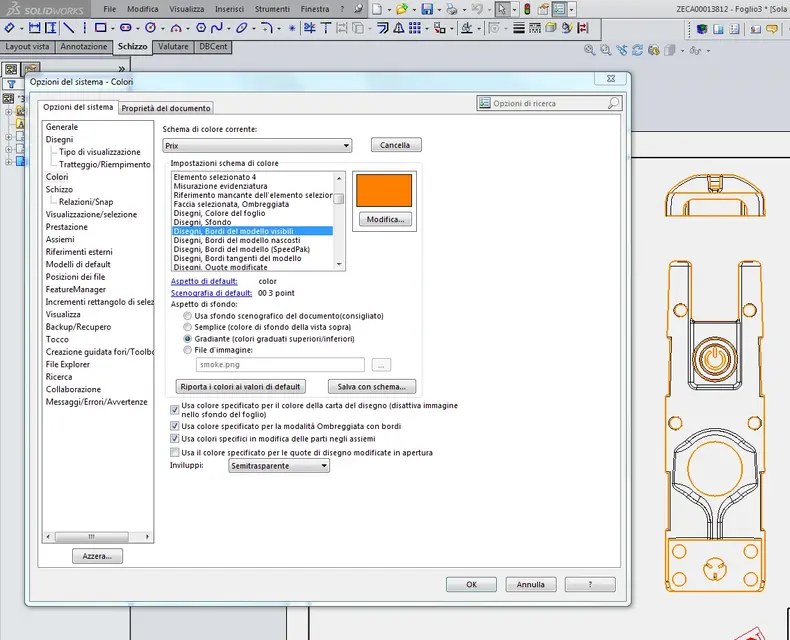

lorsque vous êtes dans les options aller dans la section "couleur" et trouver "dessin - bords" et changer la couleur des lignes. puis enregistrer le modèle avec un nom. J'attache des photos. salutationsCattura.PNG

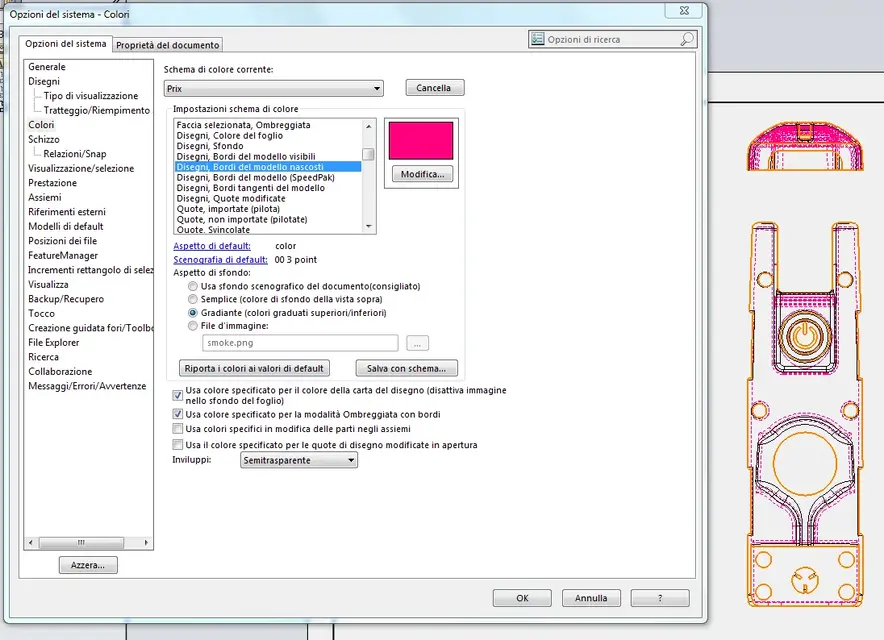

Cattura 01.PNG

skia51 a dit:
Voilà ce que je fais.
Merci beaucoup.
Cliquez pour agrandir...

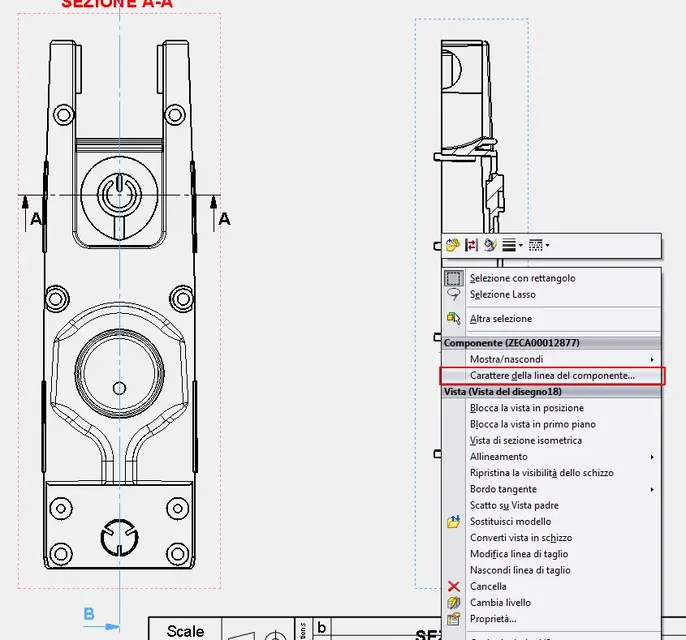

Je veux qu'il y ait aussi une autre option... J'ai bien vu la photo autocad. vous pouvez créer toutes les vues de l'affaire, section ect, puis cliquez sur une ligne de vue et bouton de souris. ouvre un menu déroulant et choisissez "caractère de ligne des composants" ouvre une interface et vous pouvez choisir l'épaisseur et le type de ligne et surtout changer les couches. Il suffit de créer un modèle diegno avec les couches dont vous avez besoin, puis de ne déplacer que cette viist (section = section de calque). Cela implique évidemment plus de temps et devrait être fait pour chaque conception et chaque vision.cattura 00.png

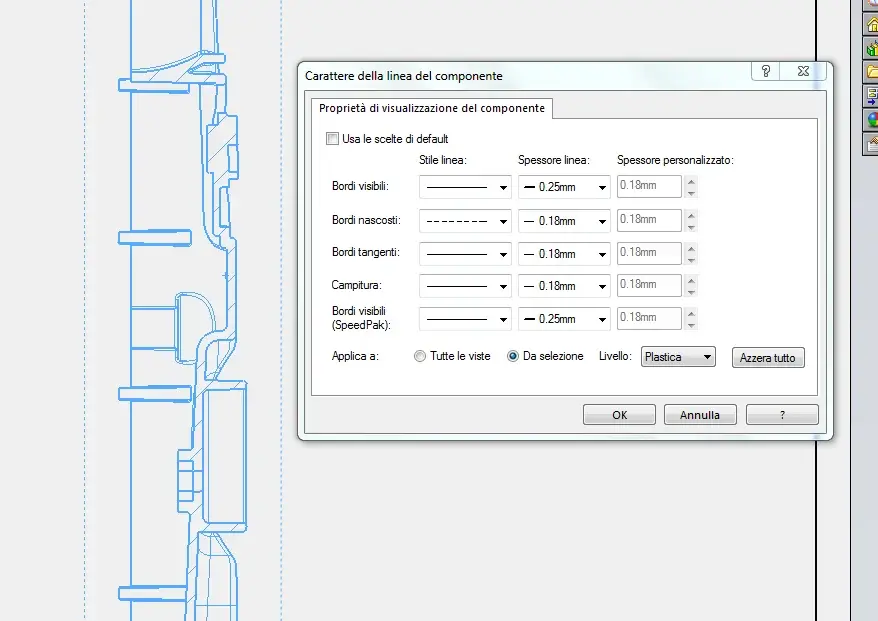

cattura 01.png

Merci mais dans ce cas, comme vous l'avez déjà écrit, je dois sélectionner toutes les entités que je veux changer, la première méthode semble plus rapide, je vais essayer de déli.
Quoi qu'il en soit, j'ai une autre question, les quotas dans les ouvrages solides ne sont que d'une couleur à la fois des lignes et du texte, pouvez-vous changer et vous assurer que les lignes sont, par exemple, noires pendant que le texte vert? J'utilise la version 2010 de solidworks, dans les versions ultérieures pouvez-vous obtenir ce résultat?
Je vous remercie.

Bonjour, excusez-moi mais comment exportez-vous à Autocad en leur donnant ces couleurs ? Je ne peux pas comprendre, et je veux le faire aussi.
Merci beaucoup.
Salutations

J'espère comprendre votre problème.
Je pour convertir des travaux solides en dwg j'ai créé des modèles du réglage de table avec les niveaux et défini les propriétés du document comme je me sentais le plus adapté à mes besoins. . . .

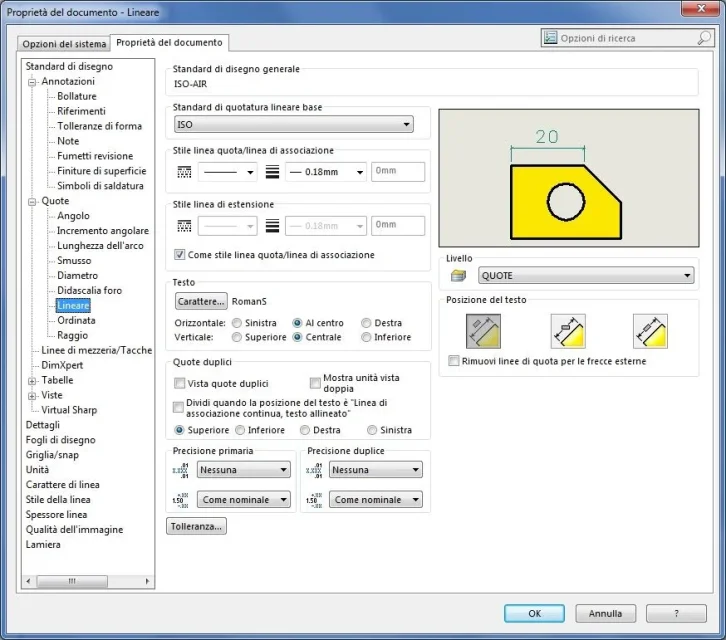

proprietà del documento.jpgpuis j'ai créé une cartographie des travaux solides à dwg avec les couleurs et les couches d'autocad.. .

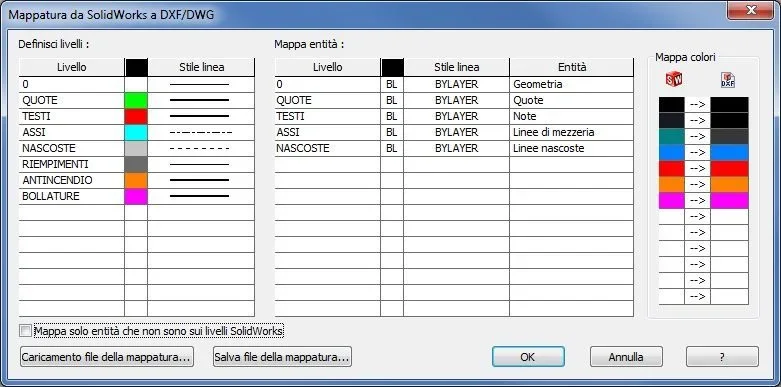

MAPPATURA DA SW A DWG.jpgJ'espère avoir été utile, même si je lis Ke Massivonweizen comme d'habitude vous a déjà donné les bonnes informations...

Bonjour à tous... merci beaucoup pour votre aide parce que j'ai réussi à cartographier les niveaux et surtout maintenant je gagne beaucoup de temps en convertissant les tables de sw en autocad... mais une chose, quelle est la carte des couleurs sur la droite ?
Désolé si je vous demande des choses évidentes mais étant complètement autodidacte, je dois me taper la tête jusqu'à ce que je puisse le faire:36_1_13:

fabioing87 a dit:
Bonjour à tous... merci beaucoup pour votre aide parce que j'ai réussi à cartographier les niveaux et surtout maintenant je gagne beaucoup de temps en convertissant les tables de sw en autocad... mais une chose, quelle est la carte des couleurs sur la droite ?
Désolé si je vous demande des choses évidentes mais étant complètement autodidacte, je dois me taper la tête jusqu'à ce que je puisse le faire:36_1_13:
Cliquez pour agrandir...
Moi aussi. .
x concernant la table sur la droite je ne me souviens pas, je l'ai fait au début et je n'ai aucun souvenir de la chose...
Cependant, si vous attendez quelques minutes, Massivonweizen vous enlèvera tous vos doutes... - Oui.

Puisque tu es si gentil, j'en profite toujours :
quand je convertis de sw en autocad et décide de convertir le style de texte en options en mettant le vrai type, quand j'ouvre le dwg dans le cartiglio les écrits viennent à moi gigantesque. Pourquoi ? Tout le reste reste reste inchangé. ...
