Liens _grues de drapeau

[ROCKING]

Bonjour tout le monde mon nom est lorenzo et je fais un travail d'examen d'une grue drapeau avec tirage pour un examen.
mon doute est dans le lien le plus simple pour construire entre colonne-ipe et colonne-tirant puisque dans le projet la colonne a un profil tubulaire.
en réalité cela a été fait avec un soudage ipe-column avec une sorte de fraisage sur l'ipe afin d'embrasser le profil rond de la colonne, tandis que dans la colonne de voleur deux mouchoirs ont été soudés entre les deux éléments.
Maintenant, puisque j'ai dû schématiser la structure et la résoudre histiquement, j'ai assumé les charnières dans ces deux points.
Je voulais savoir si quelqu'un sait comment connecter les éléments, puis utiliser une connexion boulonnée en tenant compte du fait que souder deux mouchoirs sur un profil rond je ne sais pas comment c'est faisable.

Merci beaucoup!!



[gerod]

dessin, dessin, quelque chose à mieux comprendre ! !
Je vous remercie.



[ROCKING]

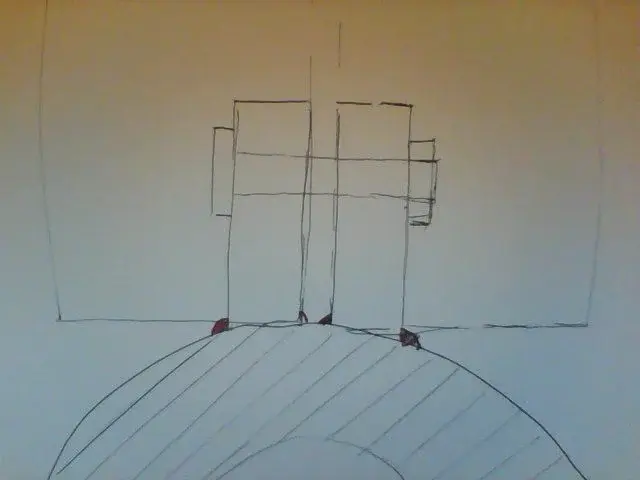

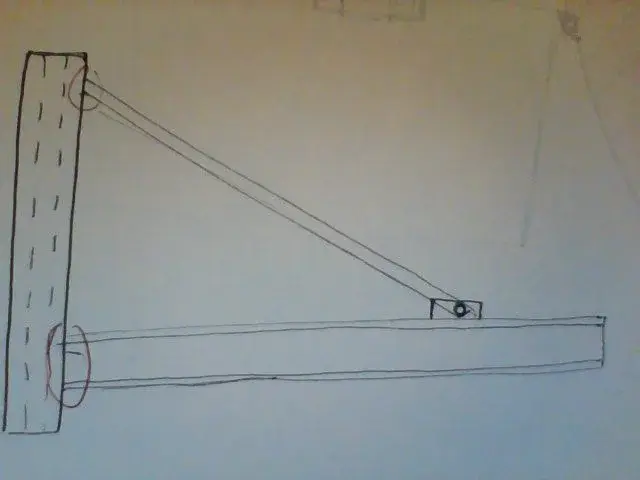

Bonjour alors que grâce à la première image est le schéma et en rouge j'ai marqué les points en questionpuis le modèle de la façon dont je pensais le résoudre, mais je ne sais pas si les soudures sont réalisables en rouge entre le mouchoir et rond parce que ce ne sera pas un joint parfait à t... quelle zone utile je vais considérer?c'est entre ipe et pipe



[gerod]

au maximum vous ferez 3 soudures sur les mouchoirs, l'un des deux intérieurs sera peu probable pour l'espace.
Je recommande de jeter un oeil aux solutions d'autres grues de drapeau pour comprendre comment d'autres résolvent.
Par exemple, vous pourriez façonner l'ipe.



[pollo]

vous pouvez tout faire, mais habituellement vous préférez connecter le drapeau à la colonne par l'intermédiaire de la liaison avec les joints de bride, afin de ne pas réaliser le soudage dans la cour.
Bonjour.



[meccanicamg]

les soudures de plaques rectangulaires sur un rond sont les choses qui sont mieux que toutes les autres soudures parce que vous créez suffisamment d'espace pour faire pénétrer la soudure.

Cependant, dans votre cas, il est vrai, il serait préférable que la cravate mobile que vous la règlez quand vous en avez besoin sinon vous obtiendrez une plaque sur la colonne et une plaque sur le drapeau et mettre la cravate sur elle avec une vis à côté.
suivre l'eurocode 3 que tant pour les soudures que pour les boulons que pour les broches il y a des vérifications et des tailles.



[ROCKING]

Merci beaucoup de gars... en fait parler à un prof m'a dit que les soudures entre rond et plat peuvent être faites parce qu'il y a assez d'espace ! !
