Surface urgente avec bulle variable et courbe sinusoïdale

[giannifrullo]

Bonjour, les gars.
On m'a demandé de modéliser une surface organique qui doit couvrir une méga piscine.
a commencé à revit mais très limité et je voudrais passer en rhino.
le problème et que cmq ne savent pas conceptuellement comment faire
à partir de la fixation, j'ai modélisé cette surface qui a une base fixe et des soufflets à partir de 150mm et section variable avec point central à partir de 500mm et se termine avec la section plus grande à 14000centers.
maintenant le problème et que nous ne voulons pas avoir le centre de la section à mi-hauteur, mais nous voulons créer une courbe sinusoïdale à partir du centre qui monte et retourne au centre et puis revenir.
J'espère l'avoir expliqué.
le prospectus illustre bien ce que j'essaie de faire
Je me demande s'il y a une méthode ou si vous devez faire tout le manuel.
Je vous remercie.



[mariuss.r]

Bonjour, les gars.
On m'a demandé de modéliser une surface organique qui doit couvrir une méga piscine.
a commencé à revit mais très limité et je voudrais passer en rhino.

Je vous remercie.

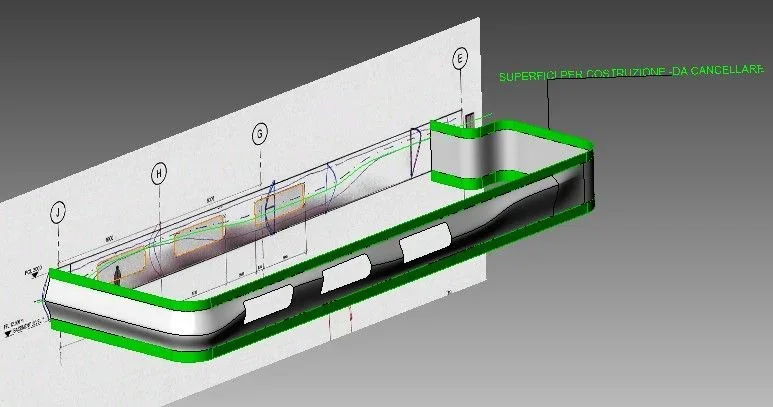

Si j'ai bien compris, vous voulez créer un mur "bombe" avec un point "bombardement maximum" non pas à la même hauteur le long de tout le périmètre, mais à différentes hauteurs dans certains points.

une méthode pourrait être balay2rail dessinant la section des courbes dans les points significatifs des deux trajectoires.
En activant l'historique, il est possible de changer (par des points de contrôle) la courbe pour avoir le changement de la surface automatiquement, cela vous permet de ne pas avoir à redessiner et les sections si la surface n'est pas celle souhaitée.

Une autre méthode pourrait être l'utilisation de la surface de mélange.
1 - dessins dans le profil de la plante du périmètre

2- Créer latéralement une courbe qui représente idéalement la tendance de l'attentat maximal.

3- dans l'usine préparer une nouvelle courbe faisant le décalage de la courbe du périmètre (où les murs restent droits vous devez corriger )
, la valeur offset représente la "bombe" maximale que vous voulez donner.

4- Créez une surface d'extrusion en utilisant la courbe du point 2 sur laquelle vous projetez la courbe du point 3.

5- Extruder les courbes de profil, celle du plan vers le bas (courbe 5.1) celle du plafond vers le haut (courbe 5.2).

6- créer une surface extrudée en utilisant la courbe projetée du point 4 vers le bas

7- surface de mélange entre la surface 5.2 et 6

8- Mélanger la surface entre le point 5.1 et le point 7.

activer l'historique devient tout modifiable automatiquement.

ps : vous le faites avant de l'écrire :



[Tristan]

On m'a demandé de modéliser une surface organique qui doit couvrir une méga piscine.
a commencé à revit mais très limité et je voudrais passer en rhino.

savoir utiliser dynamo, je pense que nous pouvons aussi faire avec revit



[giannifrullo]

savoir utiliser dynamo, je pense que nous pouvons aussi faire avec revit

résolu en créant différentes sections et en se joignant à loft
grâce à la collaboration
