Miroir de volume de balayage cinématique sur joint sphérique

[tox.tony]

Bonjour à tous, est-ce que quelqu'un m'explique que j'ordonne d'appliquer dans le miroir pour extraire son volume balayé et d'évaluer l'encombrement de ce dernier incertain sur un joint sphérique?

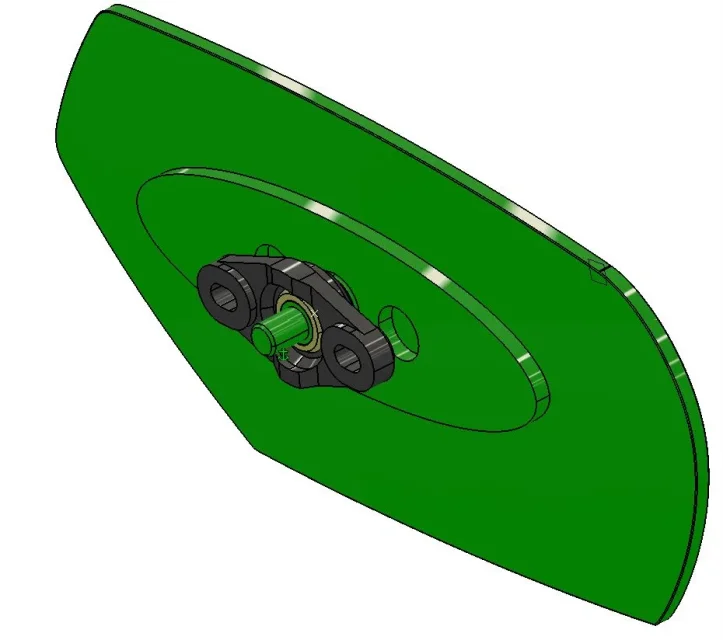

le corps du renflement est fixé et entre ceci et la sphère jaune j'ai créé un joint sphérique, mais je ne sais pas comment déplacer le miroir dans toutes les positions possibles.
la détermination de l'interférence est activée.
Je vous remercie.
Toxique.



[CATSEGGIO]

http://catiadoc.free.fr/online/kinug_c2/kinugbt0704.htm



[tox.tony]

grâce à la réponse, jusqu'ici je suis arrivé, car c'est comme appliquer les autres joints, ce que je trouve maintenant difficile est d'accorder au miroir tous les mouvements possibles jusqu'à la collision du bloc sphérique afin que je puisse alors réaliser le fameux pathatone:d ou volume de balayage. cela me servira à réaliser alors dans le volume de la coupe miroir.



[ferrezio]

Je le ressusciterais en créant la "partie associée" d'une répétition faite en "assemblée de l'environnement".
le raphineness de la répétition dépendra de l'angle, et le nombre de points que vous créerez dans un squelette, dans les deux directions principales du mouvement.

Bonjour.



[CATSEGGIO]

Tu devrais peut-être jeter un oeil ici.http://www.catia.com.pl/tutorial/z2/dmu_kinematics_simulateur.pdfvers la page 81



[tox.tony]

Je le ressusciterais en créant la "partie associée" d'une répétition faite en "assemblée de l'environnement".
le raphineness de la répétition dépendra de l'angle, et le nombre de points que vous créerez dans un squelette, dans les deux directions principales du mouvement.

Bonjour.

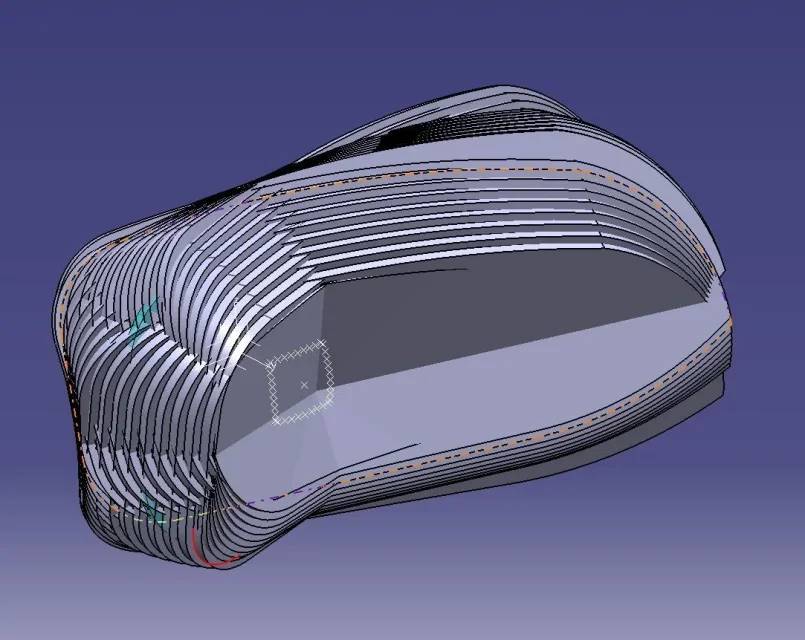

vous avez fait un excellent travail, mais en fin de compte, vous avez obtenu un tremblement vertical et horizontal, et nous n'avons pas exploité la sphère sur laquelle nous avons monté le miroir, peut encore être une solution valable et alternative.
Je vous remercie.



[ferrezio]

vous avez fait un excellent travail, mais en fin de compte, vous avez obtenu un tremblement vertical et horizontal, et nous n'avons pas exploité la sphère sur laquelle nous avons monté le miroir, peut encore être une solution valable et alternative.
Je vous remercie.

Il suffit d'appliquer le concept aux coins maximum et minimum.

Bonjour.
