Anciens guides de machine à copier

[Luciojim]

pour les besoins de travail, nous avons récupéré
du "cimitero" 2 vieux coupeurs à copier (articles en bois)
les guides pour obtenir les pièces, ont toujours été construits à la main.
j'ai cherché une méthode x pour obtenir des maths avec catia, mais je suis sorti.

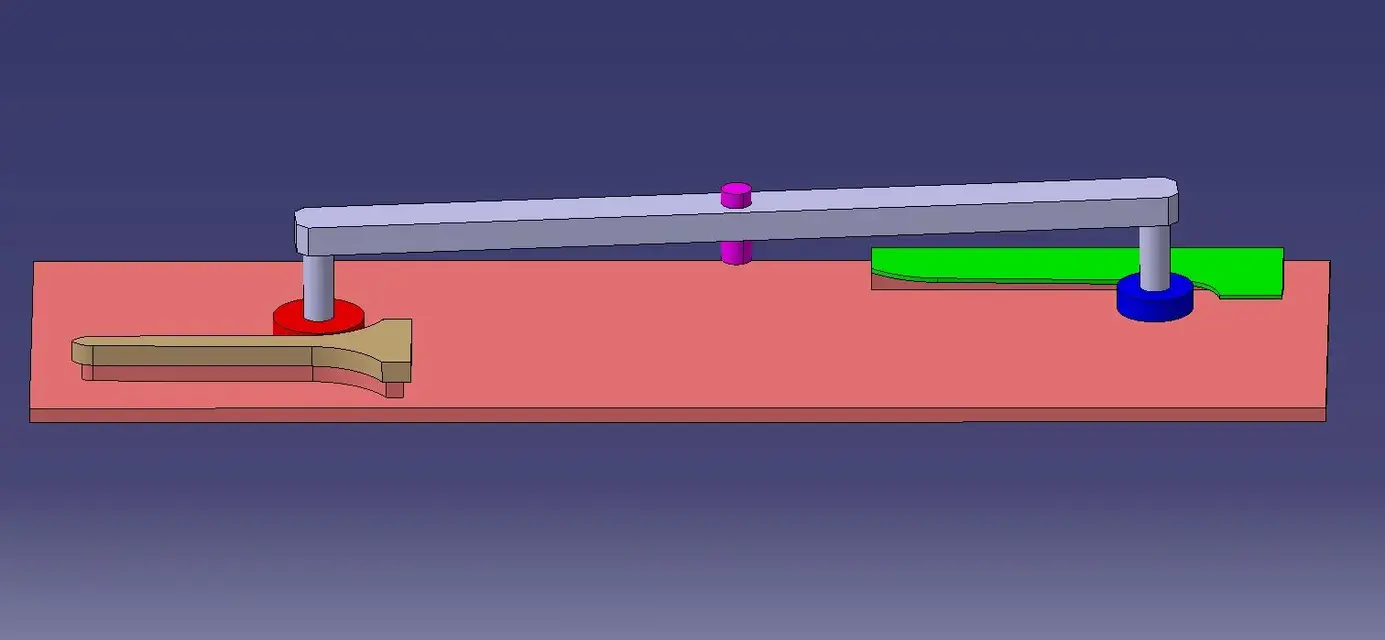

en regardant la pièce jointe, j'ai une broche fixe (viola )
la table (rose) avec la pièce (brun) à fraiser (rouge froid)
et le guide (vert) avec son rouleau (bleu) à copier.
la table ne se déplace que sur un axe horizontal (x) de l'image.
le problème est que chaque changement d'angle du bras(grir à copier
il en résulte une variation de la distance des axes de fraisage en x.
la poignée en photo, a une longueur de 193mm, j'ai un guide pour
le freiner, 212mm de long.
il y a une méthode mathématique, ou je me fais du mal de patience et de broderie
une série de points à collecter?

je vous remercie.



[gerod]

il y a certainement une méthode mathématique. en fin de compte, c'est un système mécanique et la loi du mouvement/station est donc déterminable.
c'est en fait comme un miroir dont l'axe de symétrie se trouve dans le plan identifié par le guide perno.
x1 et y1 les deux coordonnées parents, xp et yp les coordonnées de la broche... vous pouvez calculer la position x et y. ça semble assez simple !
bonjour.
