Problèmes liés aux contraintes

[SimoneF]

Bonjour tout le monde,
Je viens de commencer à utiliser la simulation sw 2014 et j'ai un problème (je crois banal) avec l'application de certaines contraintes. . . .

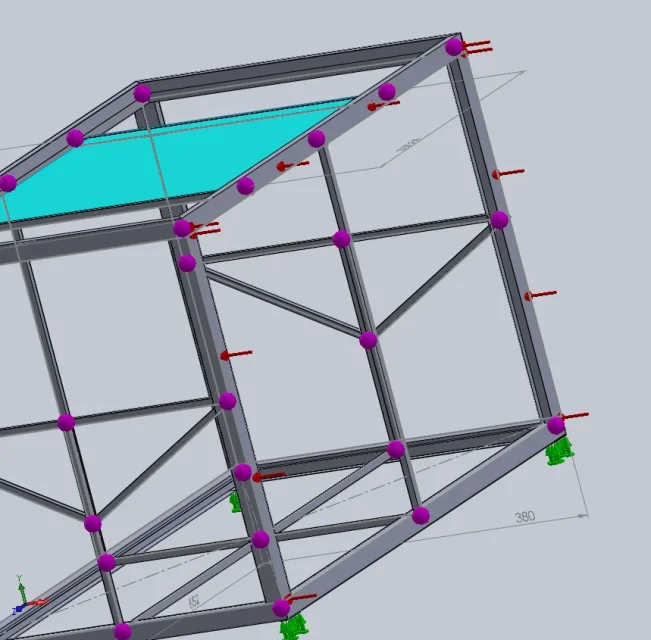

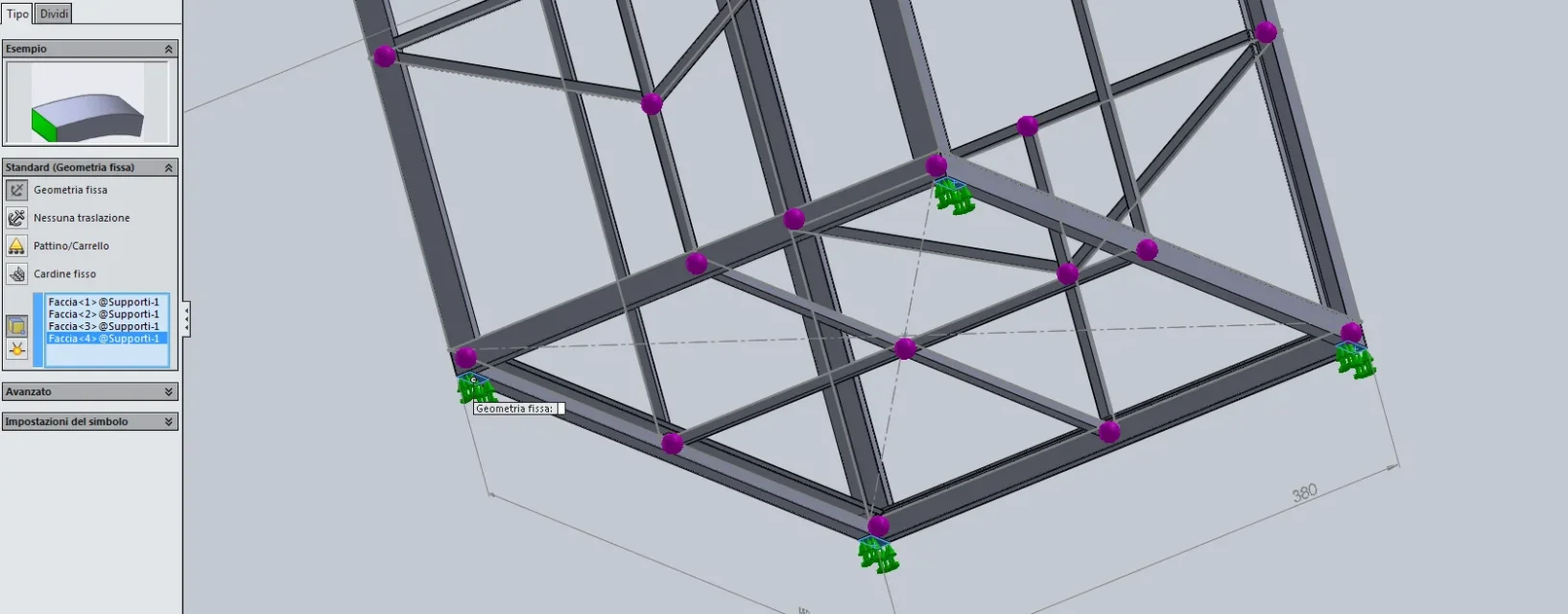

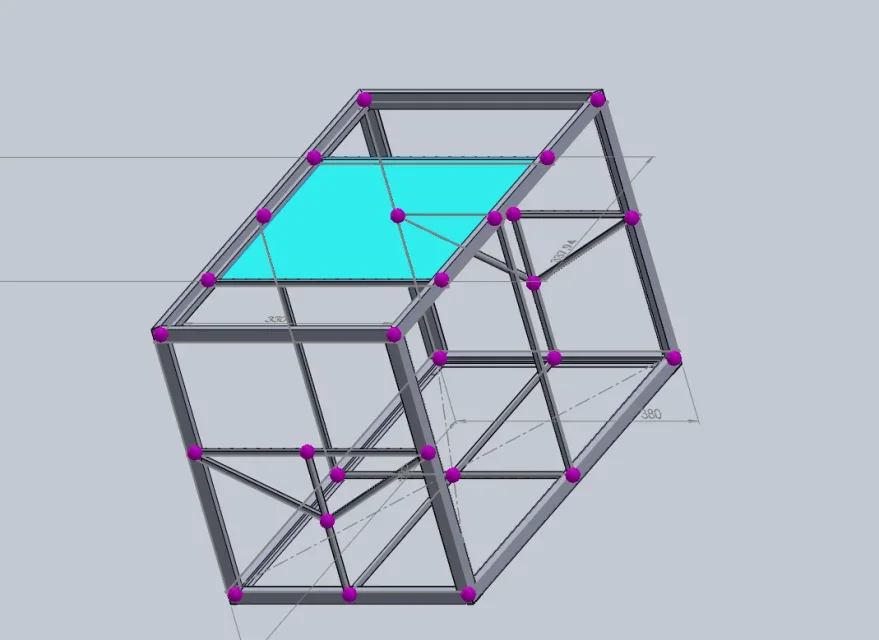

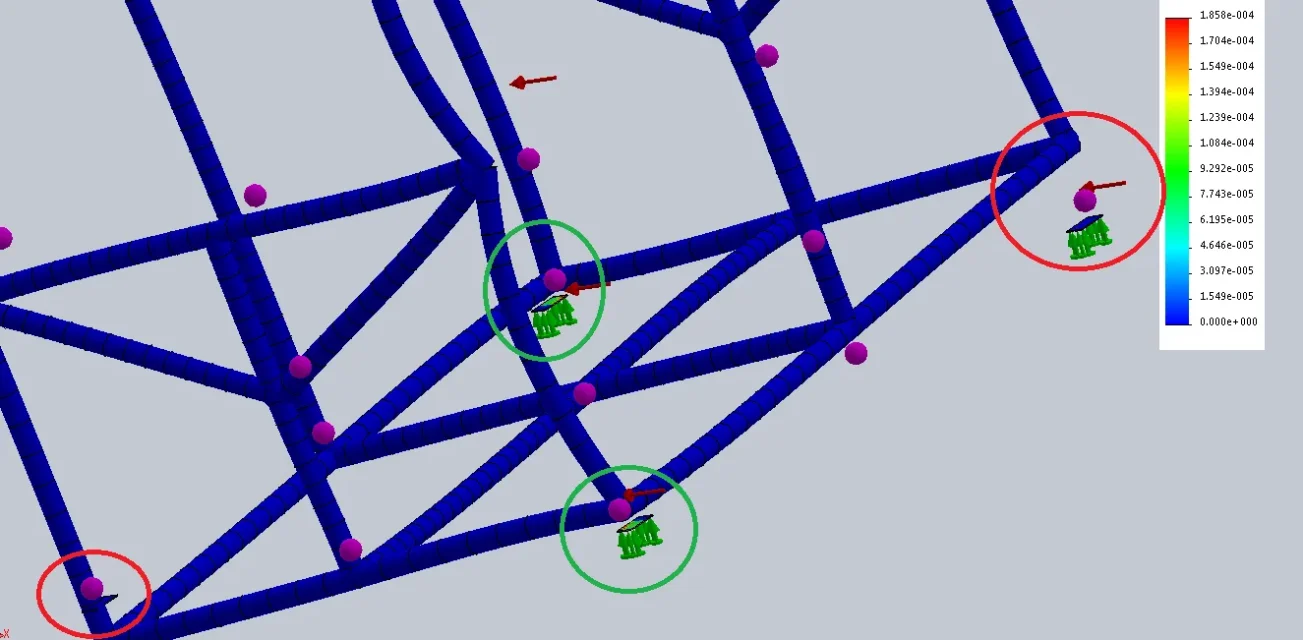

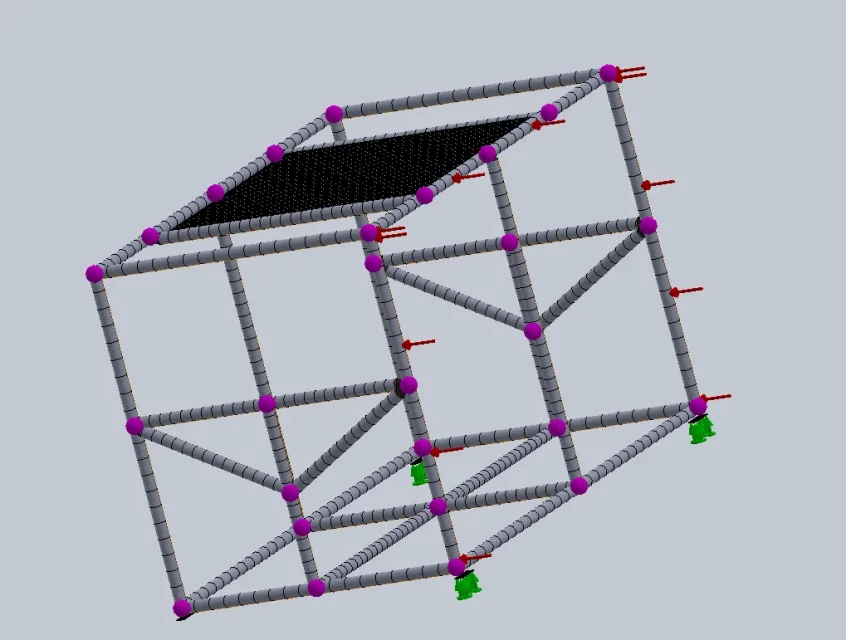

dans mon cas, j'ai une structure composée de poutres et de piliers que le logiciel considère comme des éléments de trave pendant la phase de simulation (structure visible dans la figure ci-dessous):en bas il y a quatre petits supports que j'ai décidé de lier comme géométrie fixe:Après quoi j'ai appliqué une charge par unité de longueur de 100 n/m à ces trois composants: fait cela fournir meshare comme visible dans la figure (au-dessus I massato la surface par coquille):commencer l'analyse le système converge et me donne ses résultats seulement qu'un "fait court se produit" : c'est comme si certaines poutres étaient détachées des supports et d'autres restent attachées. . . .Pourquoi ? Qu'est-ce que j'ai mal fait ?

Merci d'avance.:smile:



[meccanicamg]

S'ils se cassent, c'est peut-être que le modèle 3d est mal fait ou que les contraintes sont trop autres. Habituellement, si ça arrive, il y a un problème. vous pouvez aller examiner comment l'argent que vous tirez et voir si le problème persiste.



[SimoneF]

En utilisant des éléments solides, ce problème est éliminé et les poutres restent solides avec les médias, alors comment pourrais-je éliminer le problème en utilisant des éléments de faisceau ?



[meccanicamg]

il doit y avoir quelque chose de mal comme l'union des faisceaux ou le groupe de contact pas droite
