SolidWorks dessine l'exportation vers DWG

[Piero Guaglio]

Bonjour à tous, je suis nouveau dans cette communauté et j'ai immédiatement voulu vous poser cette question :
J'ai fait une table assez lourde. fini la table j'essaie de faire le dwg (comme à chaque fois) et me donne: erreur sur les vues 1 - 2 - 3 etc...
Je les ai tous essayés, par exemple pour mettre le brouillon de qualité, pour faire une vue à la fois et pour le transformer en dwg (toujours erreur), pour mettre la qualité au minimum à partir des paramètres.
Est-il possible que puisque le design est trop lourd, il me donne une erreur de vue et ne peut pas traiter le dwg?
pour le dwg nous utilisons la vision, pas seulement le maximum de vie pour le 2d.
Merci beaucoup, les gars !



[Max-C]

Bonjour à tous, je suis nouveau dans cette communauté et j'ai immédiatement voulu vous poser cette question :
J'ai fait une table assez lourde. fini la table j'essaie de faire le dwg (comme à chaque fois) et me donne: erreur sur les vues 1 - 2 - 3 etc...
Je les ai tous essayés, par exemple pour mettre le brouillon de qualité, pour faire une vue à la fois et pour le transformer en dwg (toujours erreur), pour mettre la qualité au minimum à partir des paramètres.
Est-il possible que puisque le design est trop lourd, il me donne une erreur de vue et ne peut pas traiter le dwg?
pour le dwg nous utilisons la vision, pas seulement le maximum de vie pour le 2d.
Merci beaucoup, les gars !

Essayez d'exporter des vues sur différentes feuilles.
juste pour voir si vous triez quelque chose...



[Piero Guaglio]

J'ai essayé, ça me donne la même erreur sur les opinions individuelles. en particulier je l'ai fait:
mis dans la table, vues uniques enregistrées dans dwg (et puis j'avais pensé à recomposer tout sur 2d)
Certaines vues me maintiennent bien, comme les détails, vues projetées non.
Je ne sais pas si j'ai bien expliqué. .
Merci quand même !



[MassiVonWeizen]

Pour moi, il ne s'est jamais produit de fichier Slddrw de 30-40 mb. essayer de le transformer en dxf



[Piero Guaglio]

ce fichier est 65 mb.. essayé aussi avec dxf.. rien



[MassiVonWeizen]

partie ou ensemble ? vues avec des lignes cachées ou sans ? Si vous réalisez un nouveau design avec une vue unique le fait encore? Avez-vous des niveaux ? Pouvez-vous faire un dépannage d'options d'exportation?



[Piero Guaglio]

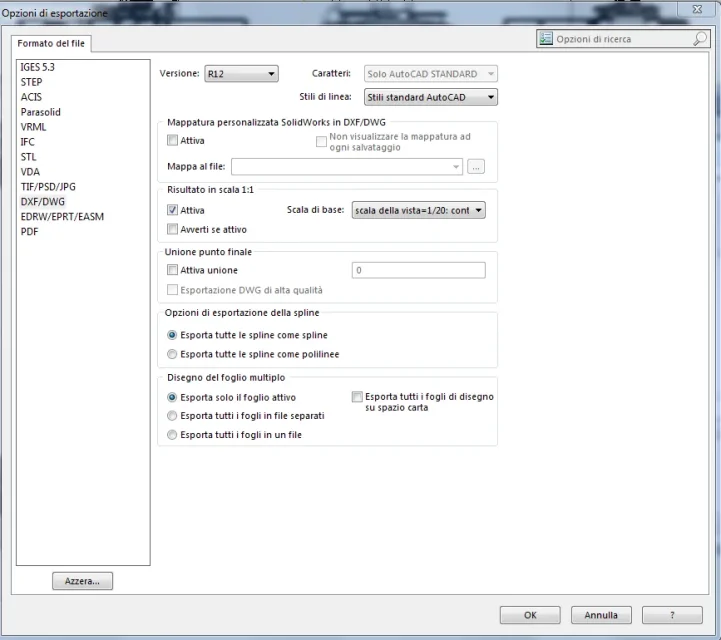

Ce sont mes réglages.



[Piero Guaglio]

Je ne sais pas pourquoi ils ont doublé.
Cependant c'est un ensemble, il a des lignes cachées et tout est sur un niveau. Je ne veux pas que ce soit un problème de table. .



[Piero Guaglio]

le problème me donne aussi un nouveau design avec une vue unique. .



[giargiov]

le problème me donne aussi un nouveau design avec une vue unique. .

Bonjour le même problème que nous avons sur plusieurs stations dans l'entreprise où je travaille, je pourrais remarquer que sur le grand axiemi solidworks règle automatiquement le brouillon de qualité de la vue et même si vous essayez de ramener la vue en haute qualité le système le signale immédiatement à brouillon.

si une bonne âme a une solution, je serais très reconnaissant.

Je vous remercie.



[Tantocattivo]

essayer de transformer les vues en vues esquisses. droit de résoudre immédiatement le problème



[giargiov]

Je vous remercie de votre inquiétude, mais je dois essayer de résoudre définitivement le problème. Je vous remercie.



[Piero Guaglio]

Merci pour l'information! J'ai essayé de faire le dwg en haute qualité, mais cela met vraiment une vie, près de 4 heures (un ensemble composé de plus de 65 mb de machines!



[giargiov]

bon matin piero, dans certains cas il le fait pour moi (et il n'est pas normal), je pense que le problème de base est cependant une mauvaise conversion de fichiers (par exemple, j'ai récemment passé à 2014 pendant que je venais de 2009), le fait est qu'à ce stade je ne sais pas comment mettre toute l'archive en haute qualité, parce que les vues de dessin ne peuvent pas être transformées si même les assemblages et toutes ses parties ne sont pas en haute qualité.
