Comment dessiner des lignes épaisses sans régler l'épaisseur

[gil]

Bonjour.

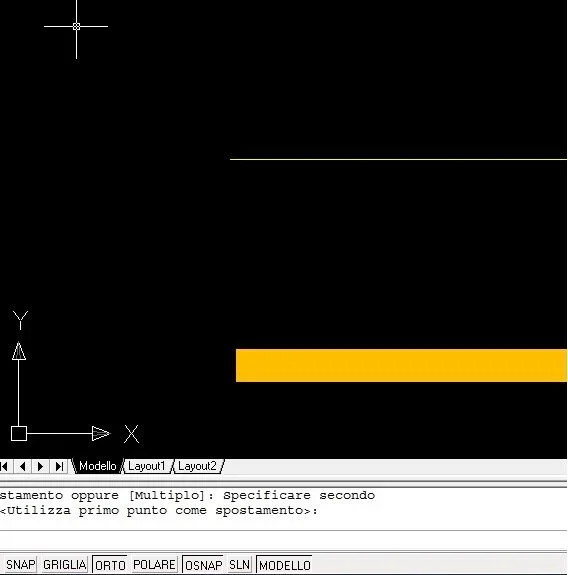

Parfois, en utilisant l'autocad Je reçois des dessins qui contiennent des lignes d'épaisseur beaucoup plus grandes que les lignes standard. Je vous joins une image explicative.
Notez que l'option "Sln" est donc désactivée, la différence d'épaisseur, avec la ligne ci-dessus, n'a pas été définie dans les couches. dans les propriétés que j'ai lu que c'est une polyline, mais je continue de ne pas comprendre comment obtenir cet effet.

Avez-vous des suggestions ?

gil



[MassiVonWeizen]

en polylinea il y a la propriété larghezza globale qui permet de donner de l'épaisseur à l'objet



[Cristallo]

C'est une polyligne épaisse.
l'épaisseur est attribuée dans la phase de conception ou même après, à travers le panneau de propriété



[gil]

J'ai essayé de vérifier les réglages des polylignes. Mais si j'insère l'épaisseur, j'ai une sorte d'extrusion. la vue dans l'usine ne change pas. J'attache une image.
Au lieu de cela, à l'image du premier post, regarder dans la plante les lignes que vous voyez épais vers le bas, mais pas une «extrusion».



[MassiVonWeizen]

Donc si vous regardez la ligne du premier post comme vous le voyez ?



[GP.]

vous n'avez pas à régler l'épaisseur, mais la larghezza globale (six cases ci-dessous).



[Tristan]

en polylinea il y a la propriété larghezza globale qui permet de donner de l'épaisseur à l'objet

J'ai essayé de vérifier les réglages des polylignes. Mais si j'insère l'épaisseur, j'ai une sorte d'extrusion.

Tu es un peu distrait. C'est la première fois qu'il y a un problème.
