Problèmes avec la commande

[Martugino]

sauf à tous j'ai la version 2012 de l'autocad, mon problème est que je dois souvent dessiner des filets de tubes 3d, avec les versions précédentes j'ai dessiné une polyligne de percose (chemin ou trajectoire de l'extrusion) et à l'un des estrmes deux cercles concentriques, j'ai ensuite extrudé les cercles le long de la trajectoire et en dessous avec la commande vous soustrayez les deux cylindres pour obtenir le tube. avec la version d'autocad 2012 la commande souterraine ne supprime plus la zone intérieure de l'extérieur donc je vois toujours deux cylindres concentriques. Je voudrais comprendre si je manque une variable de conception ou si je me trompe.



[GP.]

Il n'y a pas de variables particulières à définir, mais je suis autorisé à recommander une autre procédure.
- dessinez les deux cercles où vous voulez, sans les aligner sur le chemin du polylinéaire
- crée une région entre les deux cercles, correspondant à l'épaisseur du tuyau
- commande balayée, comme les objets sélectionnent la région et comme chemin la polylinea

si vous créez les régions des différents diamètres que vous utilisez, avec delobj = 0 dessinez-les une fois et n'avez pas besoin de les aligner à chaque fois sur le chemin.



[Martugino]

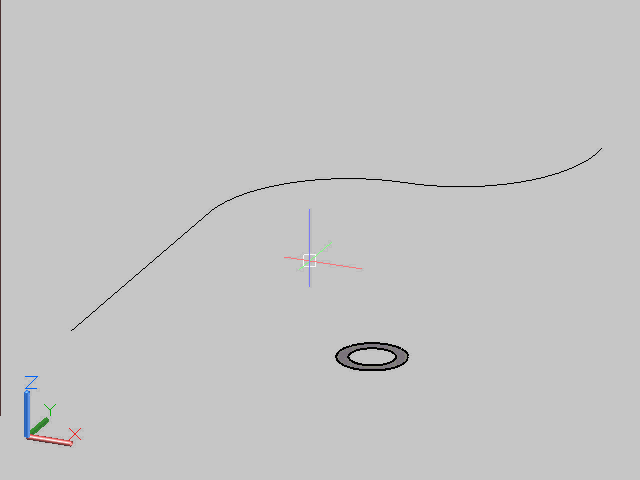

Merci gp pour votre intervention, j'ai effectué les opérations comme vous m'avez conseillé, cependant, peut-être que j'ai fait quelque chose de mal, mais le résultat est celui de l'annexe de sorte qu'il n'efface pas la partie intérieure de la région.



[GP.]

Avez-vous créé la région perforée ?



[Cristallo]

en mode wireframe, vous verrez toujours à la fois le cercle extérieur et l'intérieur, même si c'est vraiment un tube creux (le tube est délimité à l'intérieur et à l'extérieur par 2 cercles...).
essayer de voir en mode conceptuel ou réaliste. Si vous percevez le trou, alors vous comprendrez mieux.
