Bouteille détergente

[adrenalina100]

Bonjour, les gars.

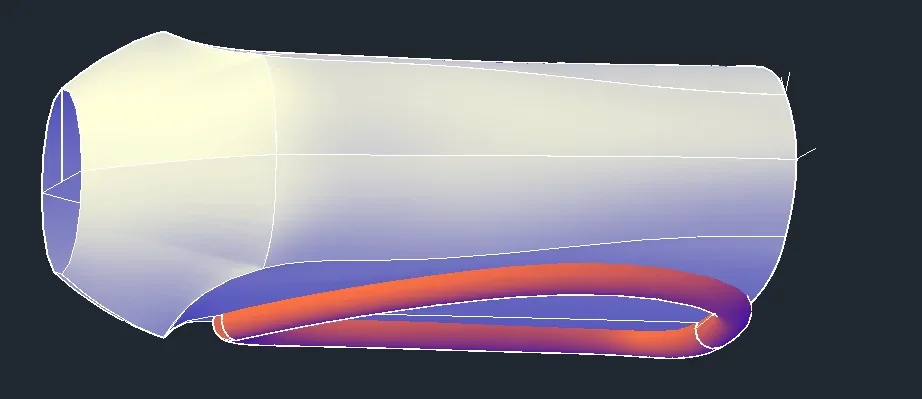

J'ai des idées confuses sur un modèle que j'attache ci-dessous.
le modèle aimerait représenter une bouteille pour les détergents. en particulier, il aimerait aussi ramener ce bord sur la face supérieure à côté du cou qui délimite l'espace pour l'étiquette. Certains ont tant à faire pour rendre mon modèle plus réaliste, en particulier le bord ci-dessus?

Voir la pièce jointe inizioflacone.dwg



[Cristallo]

compliments pour la modélisation: doigt:



[doking]

créer une copie du modèle en vous déplaçant vers une mesure connue, placée dans la vue avant (en haut dans ce cas) dessine le périmètre que vous voulez donner au bord, l'extrude et utilise l'extrusion juste créée pour couper le visage du modèle, puis explose tout et vous retournerez une trajectoire, déplacer de nouveau de la mesure connue pour revenir au modèle et effectuer un balayage d'un cercle ou que



[doking]

Désolé, mais je ne peux pas poster le fichier parce qu'avec seulement deux balayages, il a atteint un poids de 1,14 mb :confusé: et le forum n'autorise pas les fichiers supérieurs à un méga



[GP.]

compliments pour la modélisation: doigt:

ensemble 1+
Cependant, l'adrénaline aura des problèmes lors de la création d'un solide, il y a de petites différences dans la combinaison des surfaces.

crée une copie du modèle en vous déplaçant à une mesure bien connue, placée dans la vue avant (en haut dans ce cas) dessine le périmètre que vous voulez donner au bord, l'extrude et utilise l'extrusion juste créée pour couper la face du modèle, puis explose tout et vous retournerez une trajectoire... .

oppure proiettageom :smile:



[doking]

ensemble 1+
Cependant, l'adrénaline aura des problèmes lors de la création d'un solide, il y a de petites différences dans la combinaison des surfaces.




ou projectgeom :smile:

droit ;-)



[adrenalina100]

ensemble 1+
Cependant, l'adrénaline aura des problèmes lors de la création d'un solide, il y a de petites différences dans la combinaison des surfaces.




ou projectgeom :smile:

en fait j'ai essayé d'épaissir les surfaces et autocad m'a dit que les surfaces se croisent. Comment corriger le problème ? Une fois que je l'ai vu faire: il s'agissait d'ajouter une connexion entre les surfaces, pensez-vous que cela fonctionne?



[adrenalina100]

J'ai essayé de relier les surfaces.
entre la surface latérale et l'avant aucun problème à collecter et donc à ne pas épaissir.
le problème de l'ajustement il y a entre la surface sous la forme d'un capuchon et l'avant, même avec des rayons de faible connexion il me dit impossible d'exécuter l'ajustement. Comment résoudre le problème ?
