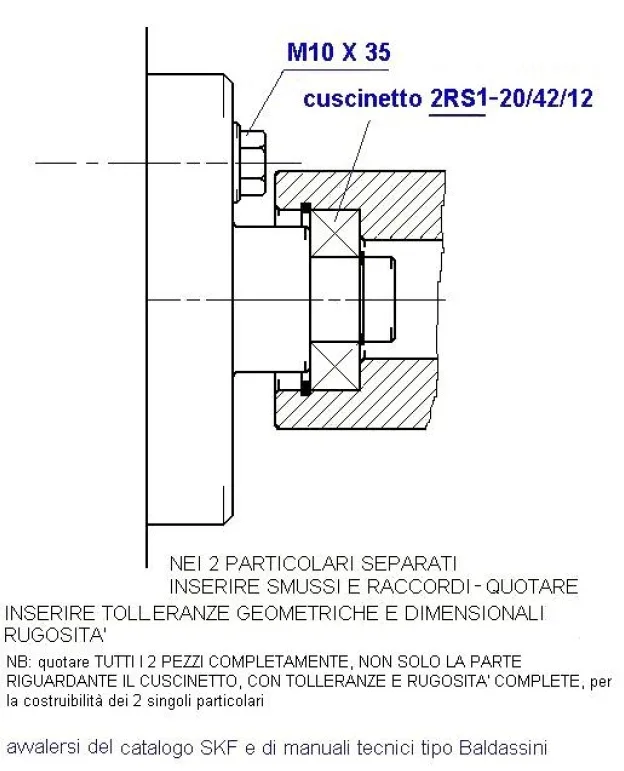

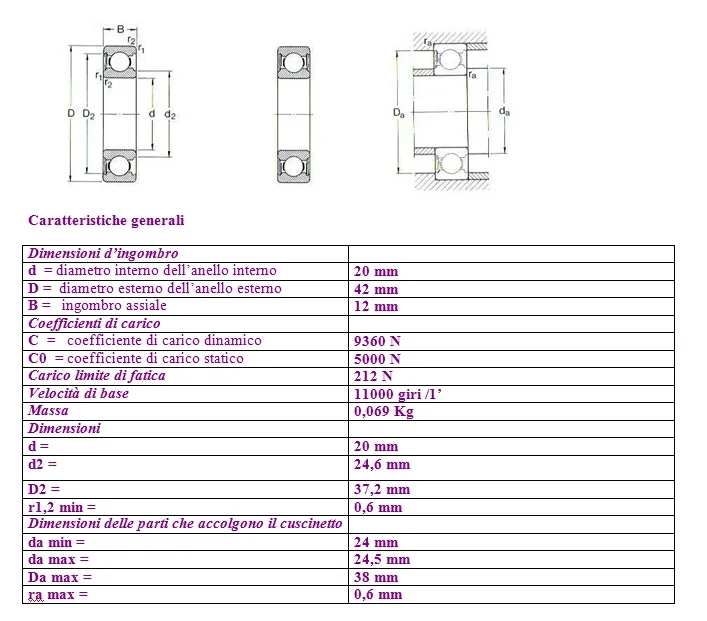

Désolé, ça fait un moment que je ne m'occupe pas de ces choses et je demande de la veine pour mon ignorance, mais je devrais citer ce modèle, à partir de la connaissance du roulement. Pour l'instant, je n'ai trouvé que la tolérance sur le roulement (p6)... mais je n'ai pas trouvé le bon couplage sur l'arbre. Je me demande de citer tout, avec rugosité, douceur et accessoires.
J'ai aussi des mesures d'anneaux.Voir la pièce jointe particolare 2.png



[MassiVonWeizen]

par cross post vous n'obtiendrez plus d'aide. C'est le contraire.
quota les dessins comme pensée correcte (sur le catalogue de skf est indiqué toilleranza selon l'utilisation; sur le baldassini sont indiqués les tolérances des sièges sourciers) et puis discutez-le.
Personne, personne, personne, personne.

et je n'exclus pas que dans le forum cette conception, qui semble un exercice universitaire classique, ait déjà été traitée



[Michelefi]

par cross post vous n'obtiendrez plus d'aide. C'est le contraire.
quota les dessins comme pensée correcte (sur le catalogue de skf est indiqué toilleranza selon l'utilisation; sur le baldassini sont indiqués les tolérances des sièges sourciers) et puis discutez-le.
Personne, personne, personne, personne.

et je n'exclus pas que dans le forum cette conception, qui semble un exercice universitaire classique, ait déjà été traitée

Pardonnez-moi, je voulais juste déplacer le poste vers un forum qui semblait plus approprié.. Je ne voulais même pas citer quoi que ce soit, il me semblait juste qu'avec deux catalogues je ne pouvais pas citer toute la pièce, tout ici.
l'utilisation de la pièce ne m'a pas été donnée.



[MassiVonWeizen]

Je voulais juste déplacer le post vers un forum qui me semblait plus approprié

pour déplacer un post vous devez contacter les modérateurs

Je ne voulais même pas citer quoi que ce soit, il me semblait juste qu'avec deux catalogues je ne pouvais pas citer toute la pièce

le titre laisse supposer autre chose; Que voulez-vous faire si nous avons vos propres informations?

l'utilisation de la pièce ne m'a pas été donnée.

Vous êtes un ingénieur et vous ne savez pas / vous n'avez pas été dit ce dont cette pièce a besoin? ou l'ingénieur italien est mis mal ou mieux si vous changez de titre à la profession vocale



[Michelefi]

pour déplacer un post vous devez contacter les modérateurs


le titre laisse supposer autre chose; Que voulez-vous faire si nous avons vos propres informations?


Vous êtes un ingénieur et vous ne savez pas / vous n'avez pas été dit ce dont cette pièce a besoin? ou l'ingénieur italien est mis mal ou mieux si vous changez de titre à la profession vocale

Je ne pensais pas qu'il y avait autant de sacs autour



[Michelefi]

alors excusez-moi, mais je n'ai aucune familiarité avec les forums... le titre était juste de donner une idée de ce que j'ai à faire, il n'y a pas d'écrit : « cite-moi complètement la pièce ! »



[MassiVonWeizen]

Malheureusement, je suis un romicojoni ! les autres sont plus courtois



[Michelefi]

ce que je dois faire est écrit dans l'image, pas plus, pas moins



[Michelefi]

Malheureusement, je suis un romicojoni ! les autres sont plus courtois

... puis merci à la même



[teseo]

Salut michelefi, j'essaie de t'aider.

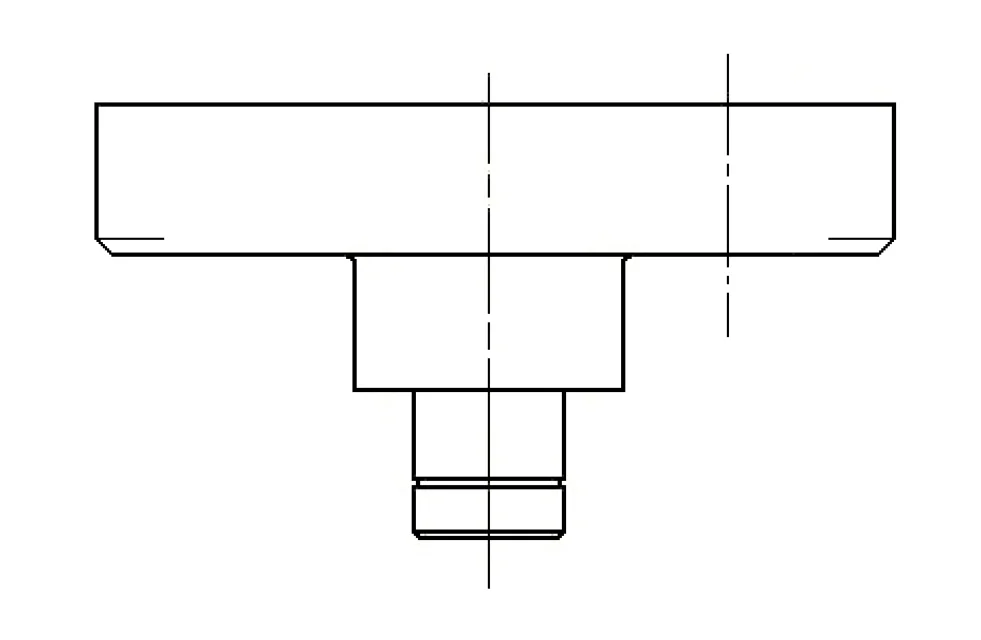

pièce avec roulement Je dirais que vous pourriez commencer à contingenter la pièce avec une citation générale de la pièce à partir des axes et ajouter des biseaux et des rayons.
la rugosité je donnerais 3 triangles dans le siège de roulement
la même chose que je ferais avec la rugosité de la pièce "arbre" je donnerais un trois triangles dans la zone de roulement
commencer à poster ceci alors que vous voyez que quelqu'un qui sait plus sur moi vous aidera.

ps le siège de roulement je mettrais h7 tandis que sur l'arbre je mettrais une petite interférence pour appuyer

les péages peuvent être trouvés sur le site skf.

Bonjour, j'espère avoir été utile.
Corrige-moi si j'ai dit des conneries



[Michelefi]

Salut michelefi, j'essaie de t'aider.
pièce avec roulement Je dirais que vous pourriez commencer à contingenter la pièce avec une citation générale de la pièce à partir des axes et ajouter des biseaux et des rayons.
la rugosité je donnerais 3 triangles dans le siège de roulement
la même chose que je ferais avec la rugosité de la pièce "arbre" je donnerais un trois triangles dans la zone de roulement
commencer à poster ceci alors que vous voyez que quelqu'un qui sait plus sur moi vous aidera.

ps le siège de roulement je mettrais h7 tandis que sur l'arbre je mettrais une petite interférence pour appuyer

les péages peuvent être trouvés sur le site skf.

Bonjour, j'espère avoir été utile.
Corrige-moi si j'ai dit des conneries

Merci beaucoup, maintenant je commence à jeter quelque chose, puis je place le résultat... donc peut-être que nous en parlons... Merci encore.



[Max-C]

Salut michelefi, j'essaie de t'aider.
pièce avec roulement Je dirais que vous pourriez commencer à contingenter la pièce avec une citation générale de la pièce à partir des axes et ajouter des biseaux et des rayons.
la rugosité je donnerais 3 triangles dans le siège de roulement
la même chose que je ferais avec la rugosité de la pièce "arbre" je donnerais un trois triangles dans la zone de roulement
commencer à poster ceci alors que vous voyez que quelqu'un qui sait plus sur moi vous aidera.

ps le siège de roulement je mettrais h7 tandis que sur l'arbre je mettrais une petite interférence pour appuyer

les péages peuvent être trouvés sur le site skf.

Bonjour, j'espère avoir été utile.
Corrige-moi si j'ai dit des conneries

Je commencerais à obtenir les règles actuelles sur la conception mécanique, de sorte qu'il commence à citer les maximums et de donner au général rugueux rugueux rugueux rugueux rugueux rugueux rugueux rugueux rugueux rugueux rugueux. changement de caractéristiques géométriques et autre rugosité sur les points "délicats"
pour conclure, insérer toutes les notes.



[Michelefi]

C'est mon mauvais résultat, je manque de citer les bureaux des anneaux, les accessoires et les biseaux, d'autres milliers de tolérances. ... mais s'il vous plaît quelqu'un pour me dire si je vais sur le bon chemin pour l'instant.

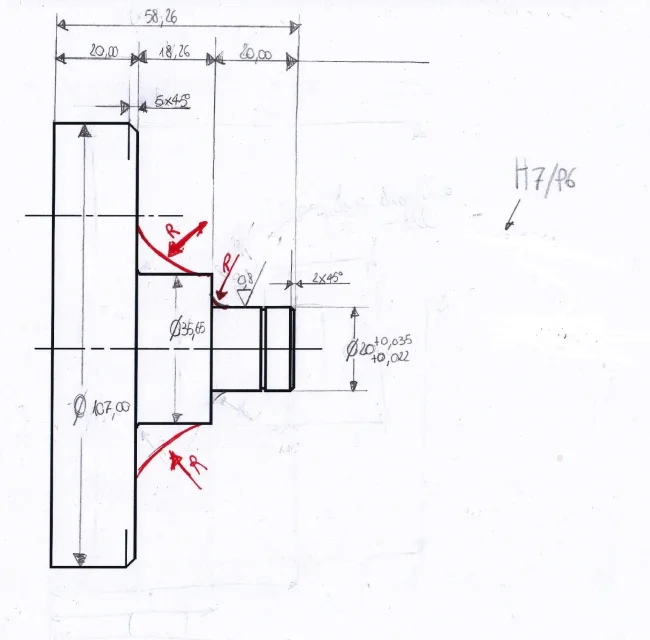

J'ai fait un couplage h7/p6 pour le cuscinetto-arbre... donc j'ai choisi une rugosité 0.8... quant aux accessoires, je suis un peu sculpté... la règle générale semblait voir que je me donne r=(d-d)/2, mais comment fonctionne-t-elle avec l'arrangement de roulement sur l'arbre? ... l'autre me donne beaucoup de r=35mm sur... Je pousse tout ?



[meccanicamg]

les roulements de couplage que vous recherchez sur skf qu'il y a des tables pour les arbres et pour les moyeux. dans votre cas, le siège de l'arbre pour porter les points en js6 ou h7 car il est peu chargé.
pour le rayon de roulement regarder sur skf la valeur maximale que vous pouvez faire avec ce roulement.
pour le reste, dites si vous avez besoin le plus grand possible. même si vous ne rayonnez pas... en réalité vous ne brisez pas les supports à moins qu'ils ne soient fortement stressés par de forts chocs.
ne pas interrompre les lignes de quota, et faire les flèches à la norme et non l'horrible triangle équilatéral qui font zéro technique.
pour la rugosité la norme fournit l'indication ra 0.8 .... et pas si vieille mode



[falonef]

conseils techniques et esthétiques:
- l'un des trois contingents horizontaux devrait être placé entre crochets (xx)
- les cotes des diamètres les tirent de la géométrie
- ajouter un biseau même sur ø35
- le rayon pour le ø35 non xaggé (vtl. r5)
- smusis si possible égal (2x45°)
- L'axe horizontal représente-t-il un ou plusieurs trous cachés?
> si oui, vous devez citer leur diamètre et comment ils sont placés (angle et diamètre)
- les tolérances géométriques nécessaires ?



[luca1669]

en ce qui concerne les accessoires, je suis un peu infiltré... la règle générale semblait voir que je me donne r=(d-d)/2

Quant à la formule que vous avez écrite, elle devrait être celle pour obtenir le rayon maximum possible entre 2 diamètres. En fait dans la position que vous avez indiquée en rouge un tel rayon n'est pas bon pour 2 raisons:
- n'est pas là parce que ø35,65 mesure seulement 18,26mm de long (contre un rayon calculé d'environ 35)
- avec un si grand rayon vous devriez ajouter fraisage pour nous faire tenir la tête des vis de fixation.

pour citer entièrement la pièce, vous devez également indiquer le perçage pour fixer les vis. pour cela, vous devez ajouter une projection à droite ou à gauche. Une fois que vous avez défini le positionnement des vis, vous pouvez facilement trouver le øminimo qui doit rester lentement pour que les vis fonctionnent bien. enlever un couple de mm à ce øminimo et l'utiliser dans la formule de calcul du rayon comme un diamètre plus grand (d).



[bisogna_rimanere_umili]

question:
La taille 107 vient d'où ?
xx,26 pourquoi ces 26 cents ?

de ce que je sais peu, les tolérances de porter des sièges dépendent aussi
du type de charge et donc de ce que la pièce sert, question qui avait déjà été tourné, à laquelle il n'a pas été donné de réponse / hypothèse..



[Michelefi]

En ce qui concerne les tollernazes, je ne sais toujours pas comment, l'axe porizzontal est d'indiquer un trou, en fait je dois encore citer cela, mais pour les anerles comme je me comporte?

conseils techniques et esthétiques:
- l'un des trois contingents horizontaux devrait être placé entre crochets (xx)
- les cotes des diamètres les tirent de la géométrie
- ajouter un biseau même sur ø35
- le rayon pour le ø35 non xaggé (vtl. r5)
- smusis si possible égal (2x45°)
- L'axe horizontal représente-t-il un ou plusieurs trous cachés?
> si oui, vous devez citer leur diamètre et comment ils sont placés (angle et diamètre)
- les tolérances géométriques nécessaires ?



[Michelefi]

J'ai ceci pour citer le morceau tel qu'il est, je ne peux pas faire de projections. Cependant merci pour la droite sur le plus grand diamètre; )

Quant à la formule que vous avez écrite, elle devrait être celle pour obtenir le rayon maximum possible entre 2 diamètres. En fait dans la position que vous avez indiquée en rouge un tel rayon n'est pas bon pour 2 raisons:
- n'est pas là parce que ø35,65 mesure seulement 18,26mm de long (contre un rayon calculé d'environ 35)
- avec un si grand rayon vous devriez ajouter fraisage pour nous faire tenir la tête des vis de fixation.

pour citer entièrement la pièce, vous devez également indiquer le perçage pour fixer les vis. pour cela, vous devez ajouter une projection à droite ou à gauche. Une fois que vous avez défini le positionnement des vis, vous pouvez facilement trouver le øminimo qui doit rester lentement pour que les vis fonctionnent bien. enlever un couple de mm à ce øminimo et l'utiliser dans la formule de calcul du rayon comme un diamètre plus grand (d).



[Michelefi]

la pièce m'a été donnée comme exercice, la seule mesure que j'ai le dn du roulement (20mm) et la série 2rs1....de là je dois citer toute la pièce... au début j'avais simplemnte mis comme valeurs x,y,z et ainsi de suite...après avoir trouvé un facteur d'échelles d'environ 0,87 et ensuite j'ai monté toutes les mesures, c'est de là que sortait le 107mm que j'écrivais.
