erreur patran: commencer à joindre le fichier résultat

[peppe-break]

Bonjour tout le monde, je fais un exercice pour l'université, c'est un fond d'un bateau; j'ai un problème que lors du chargement du fichier xdb m'apparaît
[Bleep] début: joindre le fichier résultat [Bleep]

J'ai ouvert le fichier f06 et il est écrit :

_
l'exécution a terminé deux rapports de pivot à surdosage dans matrix kll.
action de l'utilisateur: limiter les mécanismes avec des entrées spci ou suporti ou spécifier param,bailout,-1 pour poursuivre l'exécution avec des mécanismes.

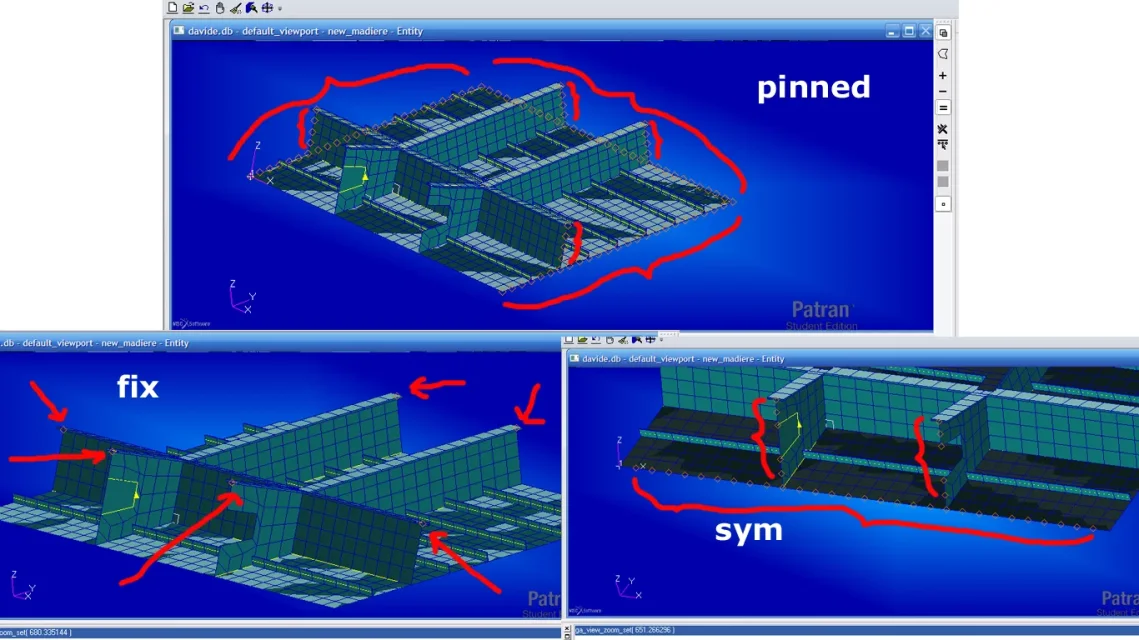

Je pense que c'est un problème de contraintes ! Comme vous le voyez de l'image, épinglé est le support, la réparation est le désastre et la symétrie!
C'est quoi ton problème ?
J'ai fait des flèches rouges au cas où ils ne verraient pas où j'ai mis les contraintes



[peppe-break]

ps: long y ho i madieri, et gauche de y vous avez la symétrie parce que vous aurez la partie gauche du fond de la coque. long x J'ai le paramezzale et les courants.



[Onda]

Mais êtes-vous sûr que les éléments sont tous reliés les uns aux autres ?
essayer de mettre param, sortie,-1
au début du bdf où d'autres paramètres sont
télécharger la solution et voir quel type de mécanismes vous avez. (c'est seulement debug, ne prescrivez pas absolument les résultats pour valide)

ou, plus simplement, laissez les bords libres afficher et vérifier que toutes les parties se sont réunies, supprimer tous les nœuds libres.

Essayez de faire une équivalence entre les nœuds.



[peppe-break]

Mais êtes-vous sûr que les éléments sont tous reliés les uns aux autres ?
essayer de mettre param, sortie,-1
au début du bdf où d'autres paramètres sont
télécharger la solution et voir quel type de mécanismes vous avez. (c'est seulement debug, ne prescrivez pas absolument les résultats pour valide)

ou, plus simplement, laissez les bords libres afficher et vérifier que toutes les parties se sont réunies, supprimer tous les nœuds libres.

Essayez de faire une équivalence entre les nœuds.

Parfait, j'ai fait l'équivalence et maintenant ça marche ! Merci beaucoup.



[peppe-break]

Bonjour, j'ai pensé à écrire ici pour ne pas ouvrir un autre fil;

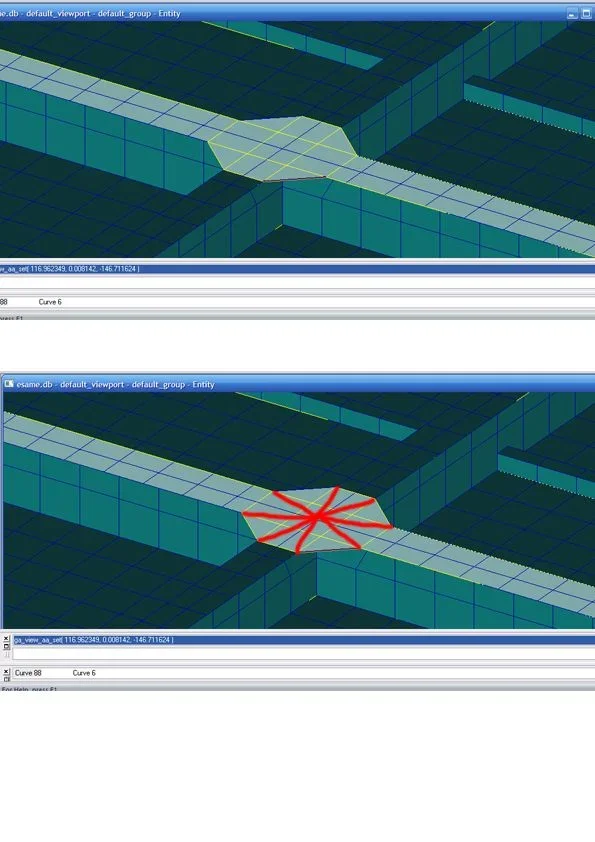

Bonjour, j'ai un problème avec le maillage; je dois faire le maillage à l'octogone qui est dans la figure (c'est un diamant dans lequel les fléaux de l'anguille et l'éblouissement sont interrompus), le problème est que je ne peux pas le faire. Ce que je pense que vous devriez faire est une maille pour comment je l'ai dessiné dans la deuxième figure; Mais comment faites-vous une maille comme cela?



[Onda]

Je ne comprends pas le problème, vous faites 5 quad quatre tria, et vous avez fait le mesh, comme vous le voyez dans la figure supérieure.
ou ai-je raté quelque chose ?



[peppe-break]

Cependant, les lignes jaunes que vous voyez sont des courbes. Donc vous dites que ce n'est pas logique de me faire un 3 trio comme dans la figure ci-dessous ? Je voulais le faire de cette façon parce que, puisque sous l'octago les âmes continuent au centre de lui, je pensais que le maillage que j'ai créé devait partir d'un noeud central qui coïncidait aussi avec l'intersection des deux âmes.



[Onda]

Je connais les lignes de Patran.
tria sont des éléments rigides à éviter. une bonne maille a le moins de tria possible. Si vous avez besoin de mettre un noeud au centre, diviser le quad central en quatre, puis faire le tria hors des zones chargées pour la connexion
