Catia V5 - Modélisation Superfici

[Tony Designer]

Bonjour à tous, je suis désolé d'avoir besoin d'informations pour ceux qui connaissaient Caia à un niveau avancé.
J'ai créé le corps d'un simple robinet de cuisine avec le module de conception de forme, composé de 2 semi-architectures, 1 prioettato étage à distance de 83 mm. et 4 lignes de fermeture en coïncidence avec les 2 semi-architectures.
tellement pour comprendre le résultat que je voulais obtenir est le corps d'un simple robinet coupé en deux.
Après avoir joint les 4 lignes aux 2 semi-archies, j'ai créé les 4 remplissages, puis la surface de base qui est trapézoïdale rectangulaire, les 2 semi-archies et la surface de fermeture supérieure.
J'ai créé l'union, puis j'ai fermé la surface.
le problème et que je voudrais transformer le tube en solide.
Je suis allé au module de conception partielle et j'ai essayé de faire une poche de test, mais rien ne se passe.
Pouvez-vous me dire quelle est l'erreur ?
Je vous remercie.



[gianni55]

Je peux supposer que jusqu'au point où vous avez créé le syndicat s'est bien passé, alors vous devez passer au module de conception de pièce et utiliser la commande ferme une surface
(Je suppose que vous en forme après que l'union a fermé une surface avec du volume (icône violette) et ensuite vous êtes allé à la conception de pièce)

Faites-moi savoir.

Bonjour.



[Tony Designer]

Je peux supposer que jusqu'au point où vous avez créé le syndicat s'est bien passé, alors vous devez passer au module de conception de pièce et utiliser la commande ferme une surface
(Je suppose que vous en forme après que l'union a fermé une surface avec du volume (icône violette) et ensuite vous êtes allé à la conception de pièce)

Faites-moi savoir.

Bonjour.

hi gianni, oui excusez-moi de la forme generative design de forme que j'ai rejoint avec l'icône bleue (pas violet) et passé à la partie-conception du module et fermé les surfaces.
le problème et quand j'utilise l'outil de poche, l'opération est effectuée mais la géométrie n'est pas soustraite.
Je ne comprends pas pourquoi la couleur de ma géométrie reste jaune dans le module par design.
Si c'était solide, ça prendrait la couleur grise ? probablement après avoir joint les pièces et fermé les surfaces manque une certaine opération présumée.
♪



[gianni55]

Si dans la conception en partie vous avez utilisé "fermer une surface", l'opération se fait dans le corps et vous pouvez le voir dans l'arbre et dans le 3d (gris), si vous voyez encore la géométrie jaune, je pense que c'est simplement parce que la surface que vous avez fermé est encore visible, juste le cacher.

Faites-moi savoir.

Bonjour.



[Tony Designer]

Si dans la conception en partie vous avez utilisé "fermer une surface", l'opération se fait dans le corps et vous pouvez le voir dans l'arbre et dans le 3d (gris), si vous voyez encore la géométrie jaune, je pense que c'est simplement parce que la surface que vous avez fermé est encore visible, juste le cacher.

Faites-moi savoir.

Bonjour.

Merci Gianni ok! Eh bien, de la conception de la pièce, j'ai trouvé que de la commande union (show/hid) je peux voir les couleurs grises et jaunes de la géométrie.
donc en définissant la couleur grise, j'ai réussi à exécuter la commande de poche comme exercice de test et cette fois-ci il fonctionne.
Il est très intéressant de créer une partie simple de la surface et de la transformer en solide.
J'ai réussi à compléter le robinet de corps solide dans la conception de pièces avec 3 autres éléments, puis j'ai rejoint le module de conception d'assemblage.
Très bien merci gianni:smile:



[valerio83]

Bonjour.
Est-ce que quelqu'un sait changer de "tangence" ?

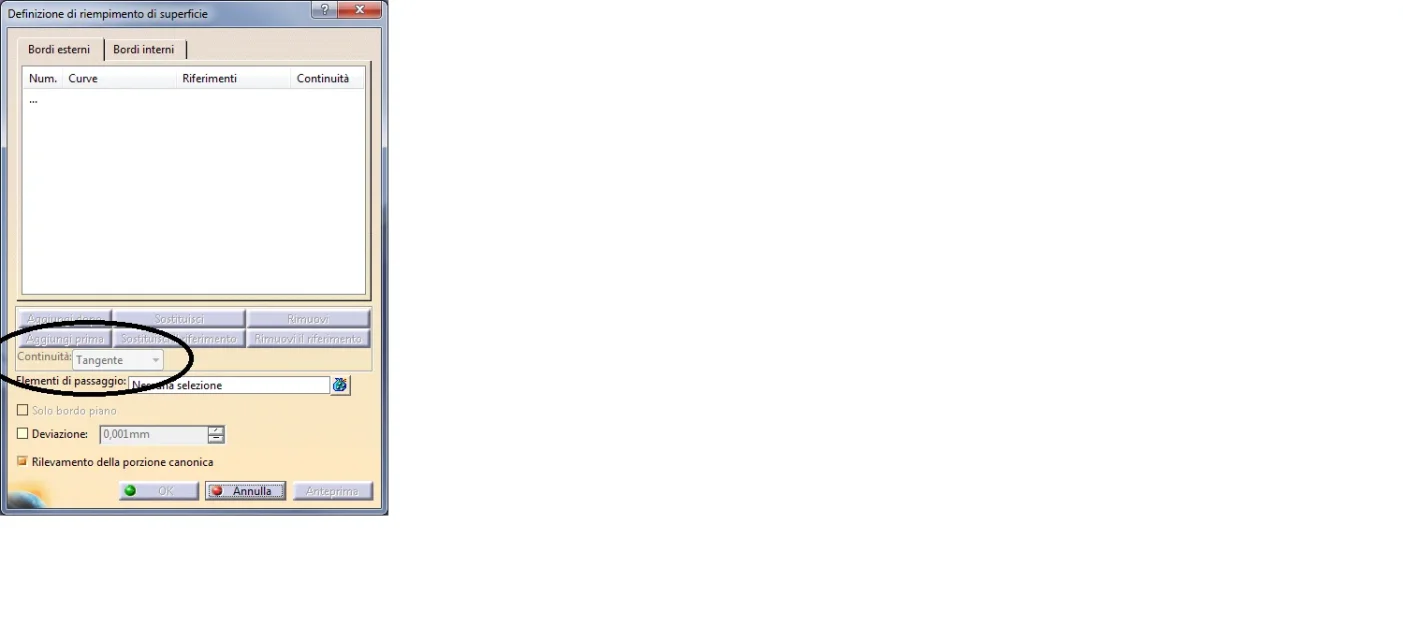

J'attache l'image, l'opération est "remplir" c'est utiliser catia r25.
merci d'avance



[Lettore espatriato]

Si je ne me trompe pas, vous devriez d'abord commencer à sélectionner les bords ou les courbes sur lesquels la surface passera, puis sélectionner les surfaces dans lesquelles maintenir la continuité (contact, tangence ou courbure), puis, puis, puis, aller tendon, qui à ce point devrait être actif, et puis sélectionner entre les options disponibles.
