Modélisation hélicoïdale 3D

[Riddiick]

Bonjour à tous, Je suis nouveau dans le forum, mais pas dans le monde de l'autocad. J'espère avoir écrit dans la bonne section :d
Mon problème, c'est que je rapporte un projet 3D d'un modèle. C'est un quatre-cooster pour fpv et je suis arrivé au dilemme des hélices. Je connais les paramètres mais je ne sais pas d'où les dessiner et les idées ne viennent pas. Je pensais dessiner les surfaces et faire un loft, mais je suppose que le résultat est bas. Je demande de l'aide à ceux qui en savent plus sur moi et qui ont plus d'expérience.

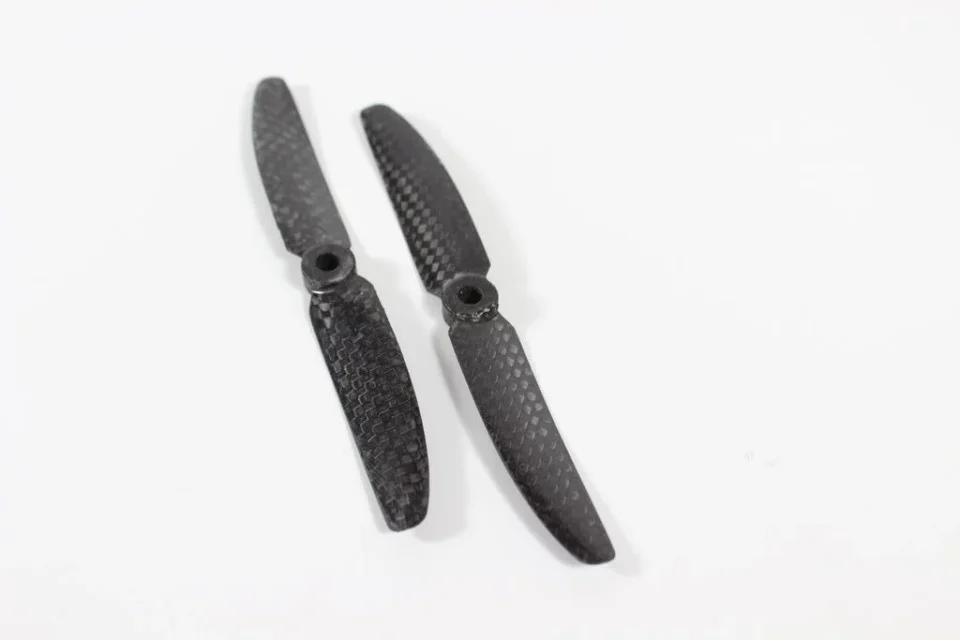

mettre la photo de l'hélice que je dois reproduire. C'est un jumeau 5030.
grâce à tout et noir dimanche:biggrin: :finger:



[mariuss.r]

Bonjour à tous, Je suis nouveau dans le forum, mais pas dans le monde de l'autocad. J'espère avoir écrit dans la bonne section :d
Mon problème, c'est que je rapporte un projet 3D d'un modèle. C'est un quatre-cooster pour fpv et je suis arrivé au dilemme des hélices. Je connais les paramètres mais je ne sais pas d'où les dessiner et les idées ne viennent pas. Je pensais dessiner les surfaces et faire un loft, mais je suppose que le résultat est bas. Je demande de l'aide à ceux qui en savent plus sur moi et qui ont plus d'expérience.
mettre la photo de l'hélice que je dois reproduire. C'est un jumeau 5030.
grâce à tout et noir dimanche:biggrin: :finger:
Voir la pièce jointe 39794

télécharger ici https://grabcad.com/library/gemfan-11x4-7-propeller Et puis vous étudiez la façon dont les lins d'Igor l'ont façonné.

n'oubliez pas de donner un "comme" à igor



[marcof]

la scarichi da qui https://grabcad.com/library/gemfan-11x4-7-propeller Et puis vous étudiez la façon dont les lins d'Igor l'ont façonné.

eh, mais le bon igor l'a modélisé avec des œuvres solides tout en ridiculisant (choisir plus compliqué dans nikname no? ) dans le profil indique d'utiliser autocad pour lequel il a peu à étudier. Souris :



[Riddiick]

Je vous remercie pour l'indication mariuss.r, mais c'est comme dit Marcof. Je ne peux pas importer le fichier .step dans le fichier .sldprt, malgré les ports autocad tels estension quand je fais l'importation. Avez-vous des conseils ?

Ça ne te plaît pas ?

Merci encore à tous



[xxfast]

Mais même si ça vous intéresse, l'autocad n'est pas paramétrique. . . .
Si vous envoyez des mesures d'épaisseur, etc. J'essaie de faire quelque chose... le temps de le permettre. . . .



[Riddiick]

Mais même si ça vous intéresse, l'autocad n'est pas paramétrique. . . .
Si vous envoyez des mesures d'épaisseur, etc. J'essaie de faire quelque chose... le temps de le permettre. . . .

Merci xxfast de la réponse. J'ai réussi à obtenir le .dwg avec fusion d'inventeur.



[Riddiick]

Je ne sais pas vraiment par où commencer et prendre une mesure je pense que c'est juste comme vous dites xxfast.



[marcof]

Ça ne te plaît pas ?

Vous avez oublié le sujet dans la rue : Qu'est-ce que j'aimerais pas ?



[Riddiick]

Vous avez oublié le sujet dans la rue : Qu'est-ce que j'aimerais pas ?

Je me réfère à ce que vous avez écrit entre parenthèses dans votre premier commentaire, concernant mon surnom



[marcof]

Vous avez oublié le sujet dans la rue : Qu'est-ce que j'aimerais pas ?

Je me réfère à ce que vous avez écrit entre parenthèses dans votre premier commentaire, concernant mon surnom

- Oui.
Ce n'est pas que je n'aime pas ça, c'est que je ne respecte pas les personnes âgées qui perdent de plus en plus de coups avec la mémoire visuelle.
Il pense que je ne me contente pas de me dire, mais par exemple à ce matusalemme d'"erpresident" :wink: que chaque fois qu'il sera forcé d'être épelé votre nikname par l'abbaye. Alors il ne faut pas irriter... :tongue :



[Riddiick]

- Oui.
Ce n'est pas que je n'aime pas ça, c'est que je ne respecte pas les personnes âgées qui perdent de plus en plus de coups avec la mémoire visuelle.
Il pense que je ne me contente pas de me dire, mais par exemple à ce matusalemme d'"erpresident" :wink: que chaque fois qu'il sera forcé d'être épelé votre nikname par l'abbaye. Alors il ne faut pas irriter... :tongue :

C'est en l'honneur du légendaire ridicule. D est là..
Avez-vous des conseils pour résoudre mon dilemme, Marcof ?
Je vous remercie.



[marcof]

C'est en l'honneur du légendaire ridicule. D est là..

J'ai googulé pour comprendre que la boucle était que je suis Reddick... En bref, un vrai « potemkin coré » :

Avez-vous des conseils pour résoudre mon dilemme, Marcof ?

Je suis désolé, mais je n'ai pas le malheur d'utiliser l'autocad pour ne pas pouvoir vous aider.



[Riddiick]

Je suis désolé, mais je n'ai pas le malheur d'utiliser l'autocad pour ne pas pouvoir vous aider.

Même avec d'autres programmes ?
