Le maillage ouvert a-t-il des problèmes de presse ?

[cadzenger]

Bonjour tout le monde
Je suis récemment descendu dans le monde de l'impression 3d et j'ai remarqué des problèmes avec le mesh ouvert, dérivé des surfaces sectionnelles des modèles conçus par moi ou avec autocad ou rhino, et je voulais demander à qui en sait plus sur moi si précisément les surfaces des modèles conçus en 3d puis sauvegardés dans stl donnent ces problèmes et sont donc à redessiner pour avoir la possibilité de les imprimer.
Merci beaucoup.

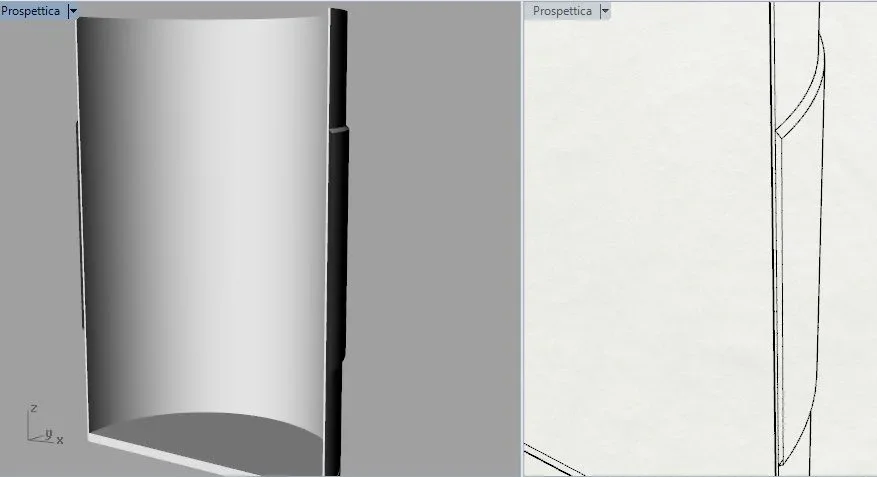

photos de modèle et problème détecté par le logiciel d'impression



[cadzenger]

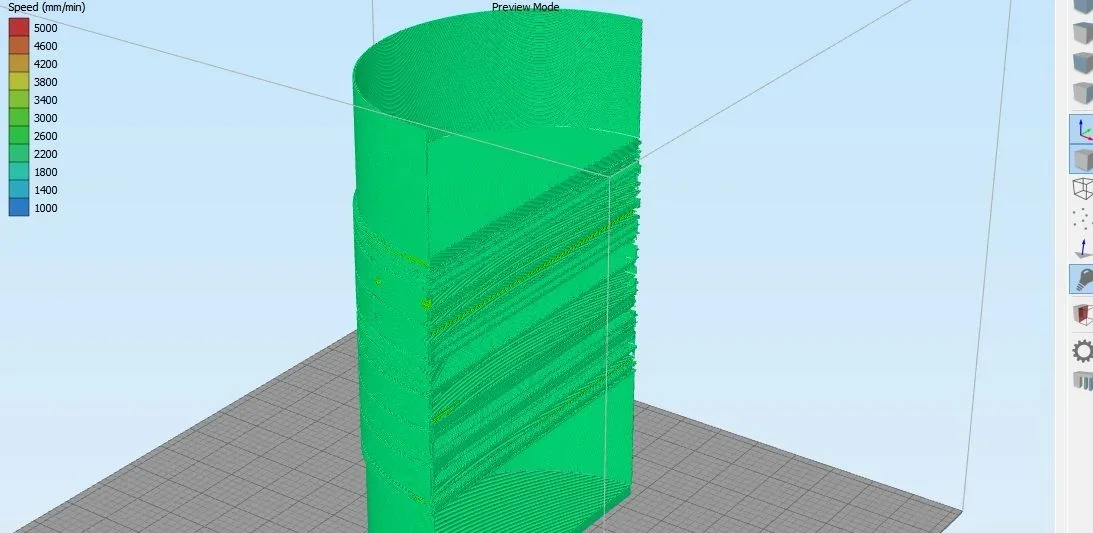

pratiquement le modèle en question est formé par deux parties simples, un cylindre (solide)obtenu par une extrusion et vidé et une surface qui serait la poche qui l'entoure à la moitié de la hauteur obtenue par profil et révolution autour d'un axe, le service externe auquel j'ai donné pour faire l'impression 3d fourni l'image2, en pratique il est impossible d'imprimer.
J'ai envoyé d'autres fichiers et les seuls fichiers stl qui ne contestent pas le service d'impression 3d externe sont ceux où les modèles sont dessinés uniquement par extrusion.
Avez-vous des conseils ?



[mibit]

un fichier stl pour l'impression doit définir un seul volume fermé. non seulement il ne devrait pas y avoir d'écart (trous), mais aussi d'intersections et de chevauchements. il n'y a pas de limites liées à la façon dont vous le créez mais seulement à cette règle de la forme finale. Si, par exemple, vous construisez deux cylindres d'extrusion perpendiculaires entre eux et les laissez comme ils sont sans éliminer l'interférence, l'objet ne sera pas imprimable. alors comment supprimer l'interférence dépendra de l'outil que vous utilisez et comment vous avez construit les cylindres, s'ils sont 2 solides pourrait par exemple se combiner avec une opération booléenne, si au lieu c'est des surfaces alors vous utiliserez une commande de coupe (coupe, limite, rupture) de la partie centrale des surfaces cylindriques.



[cadzenger]

Merci pour la réponse
ok pour le volume unique fermé
Mais en ce qui concerne les sections des surfaces ? sont imprimables ?
et des modèles comme çaVous plaisantez ? sont imprimables, parce que si la section coupe également les trous dans le service extérieur ne pas l'imprimer pour moi, cela dépend aussi du matériel utilisé pour l'impression?



[mibit]

Bonjour.
excusez-moi mais de l'image que je ne peux pas comprendre, l'objet a une épaisseur?

si vous ne l'avez pas, mais c'est seulement une peau sans épaisseur, alors il n'est pas imprimable.
le 'bucherellatura' lui-même n'est pas un problème, le problème est que si je n'ai que la peau sans épaisseur et que je fais une section perpendiculaire à l'axe vertical de votre objet, je reçois tant de cassés et pas des profils fermés, même si parmi eux détachés.

Ce processus de tranchement (découpage) est ce que les programmes d'imprimantes 3d font, pour chaque couche à déposer calculer les zones à remplir avec le matériau en disséquant le modèle selon l'étape de superposition.

il y a alors des programmes capables de prendre un stl sans volume et de l'appliquer une épaisseur constante, mais ils sont généralement une autre chose et il n'est pas dit que la presse l'a ou le fait sans appliquer une augmentation au prix de réalisation.

le matériau et d'autres caractéristiques de la machine n'affectent que l'épaisseur minimale et l'étape de mise en couches, bien sûr cependant que si le modèle d'un objet avec l'épaisseur mais c'est 0,01 et ma imprimante manipule plutôt une épaisseur minimale de 0,1, alors le programme d'impression interprétera facilement mon objet comme une peau sans épaisseur.



[cadzenger]

Bonjour.
excusez-moi mais de l'image que je ne peux pas comprendre, l'objet a une épaisseur?

si vous ne l'avez pas, mais c'est seulement une peau sans épaisseur, alors il n'est pas imprimable.
le 'bucherellatura' lui-même n'est pas un problème, le problème est que si je n'ai que la peau sans épaisseur et que je fais une section perpendiculaire à l'axe vertical de votre objet, je reçois tant de cassés et pas des profils fermés, même si parmi eux détachés.

Ce processus de tranchement (découpage) est ce que les programmes d'imprimantes 3d font, pour chaque couche à déposer calculer les zones à remplir avec le matériau en disséquant le modèle selon l'étape de superposition.

il y a alors des programmes capables de prendre un stl sans volume et de l'appliquer une épaisseur constante, mais ils sont généralement une autre chose et il n'est pas dit que la presse l'a ou le fait sans appliquer une augmentation au prix de réalisation.

le matériau et d'autres caractéristiques de la machine n'affectent que l'épaisseur minimale et l'étape de mise en couches, bien sûr cependant que si le modèle d'un objet avec l'épaisseur mais c'est 0,01 et ma imprimante manipule plutôt une épaisseur minimale de 0,1, alors le programme d'impression interprétera facilement mon objet comme une peau sans épaisseur.

l'objet a de l'épaisseur, mais m'a expliqué le service qu'ils utilisent un matériau qui imprime chaud, donc toute cette série de trous ferait le modèle s'effondrer.

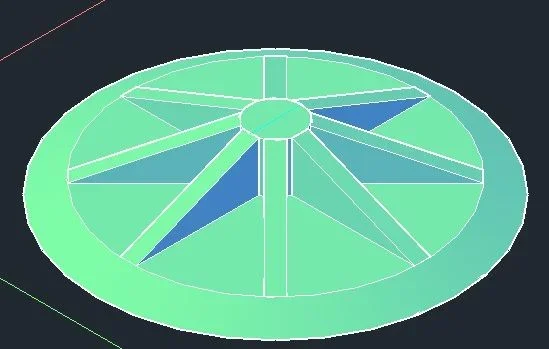

En ce qui concerne le volume unique fermé, j'ai eu hier une confirmation indirecte qui n'influe pas, parce que le service m'a imprimé ceci.qui se compose de dix objets différents construits ou par extrusion ou loft
J'ai les idées les plus confuses d'avant
Merci quand même pour les réponses



[mibit]

fondamentalement, il s'agit toujours d'une question d'épaisseur minimale, dans ce cas concernant le fait qu'avoir tous ces trous, selon le matériau et le type d'impression, il est insuffisant pour soutenir le modèle lui-même qui s'effondrerait.
Considérez que de tels problèmes dépendent strictement des caractéristiques du matériau et de l'imprimante. le même modèle pourrait être imprimé avec un matériau différent ou peut-être même avec le même matériau mais sur une machine différente.
Il y a, par exemple, des unités dont le logiciel d'impression s'occupe de créer automatiquement une structure de support (une sorte de grille) qui peut être enlevée une fois l'objet fait; d'autres qui par exemple remplissent pour chaque couche tout le volume avec le matériau, collant ou fusionnant seulement la zone de l'objet, tels que ceux avec dépôt de métal ou de poudres de craie, de sorte que le matériau inerte restant agit comme support, etc.

il y a aujourd'hui sur le marché des machines de 1500 euros à des machines de 250 000 et au-delà, une certaine différence sera, non?

En ce qui concerne le discours en volume fermé, chaque objet doit être un seul volume fermé, mais les imprimantes peuvent généralement traiter plusieurs éléments dans l'impression en même temps, généralement il est considéré comme la capacité d'une imprimante indiquant le volume d'impression x,y,z. peut être des objets distincts ou même des assemblages de plusieurs composants montés, même pour réaliser ensemble "impossible", je me souviens avoir vu une fois un exemple d'impression où à l'intérieur d'un cadre cubique il y avait une forme sphérique avec à l'intérieur un autre cube avec à l'intérieur une autre sphère.

Dans le fichier stl peut ensuite être écrit les données de plusieurs volumes fermés, dépend du logiciel que vous utilisez si vous pouvez le faire ou non.

car il dépend du logiciel d'imprimante 3d pour gérer correctement ou pour devenir fou s'il trouve deux objets parfaitement couplés sur une surface.

Peut-être enfin où vous devez imprimer cette opération syndicale qu'ils font avant d'envoyer dans la presse.

J'espère ne pas avoir encore plus confondu vos idées.

Au revoir.
