Série linéaire : comportement étrange dans AutoCAD 2013

[graziano-g]

Bonjour.

J'essaie de définir un bloc en attribuant un paramètre de série linéaire. autocad 2013

concevoir la forme
Je crée le bloc
Publié le bloc

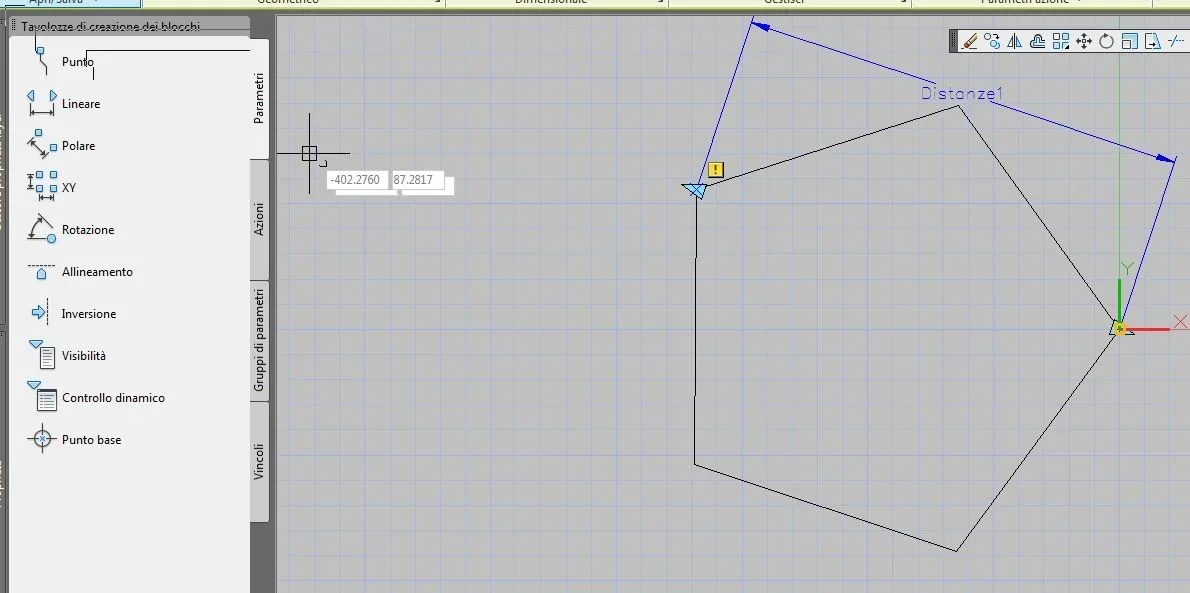

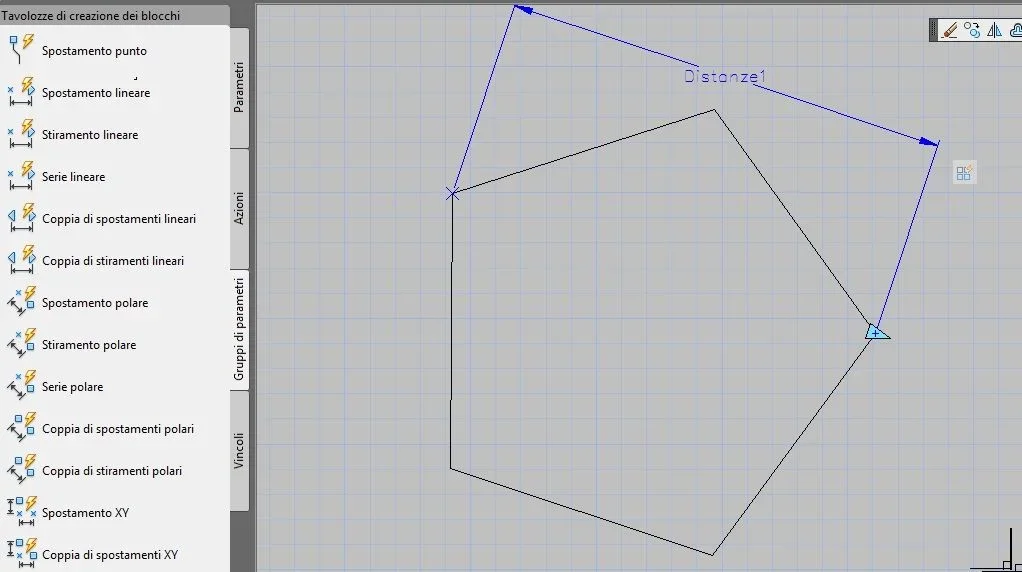

palette de création de blocs - groupe de paramètres - série linéaire
point initial spécifique - point final
Clik droit sur la série d'icônes ( 3 carrés / triangle point d'exclamation jaune )
Groupe de sélection d'action - nouveau groupe de sélection
sélectionner objet + envoi
Enregistrer le bloc
fermer les blocs de l'éditeur

J'ai compris :


si j'effectue la même opération mais en insérant les paramètres d'abord - linéaire
Alors

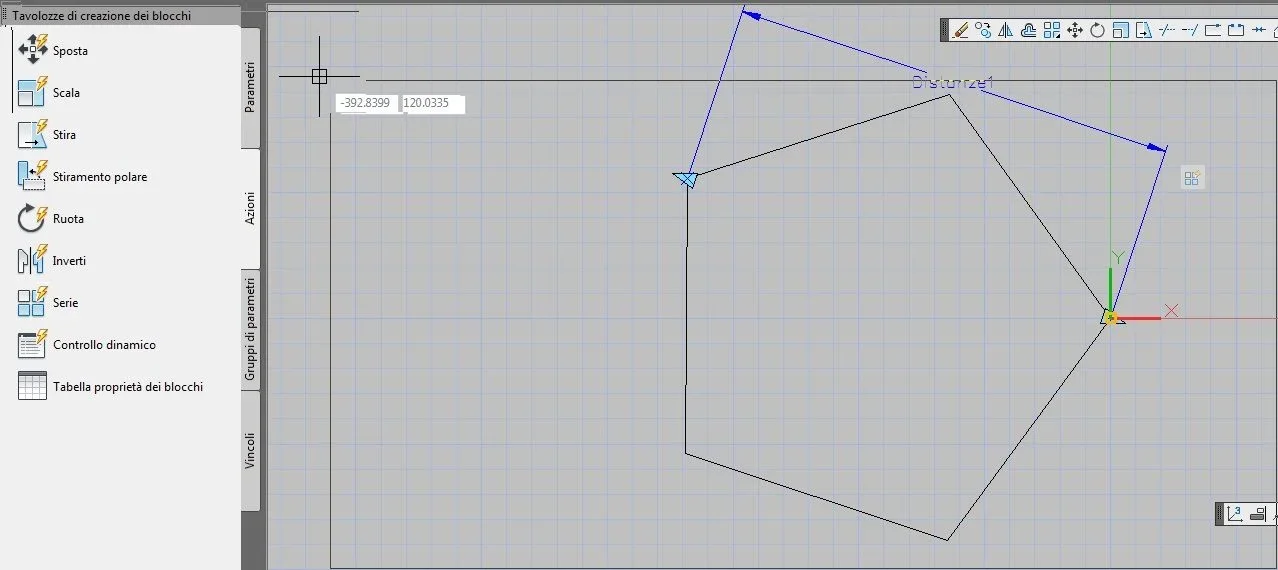

actions - séries
donc je suis les étapes précédentes

le résultat est exact, ceci:

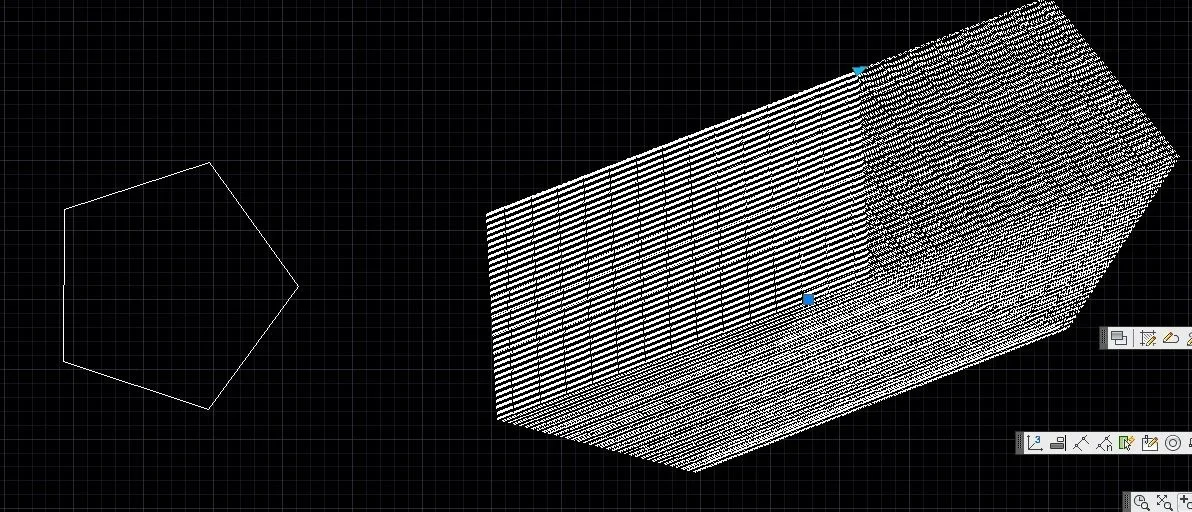

Voir la pièce jointe 4171Quelqu'un peut m'expliquer ?

Bonjour.



[graziano-g]

Au revoir.

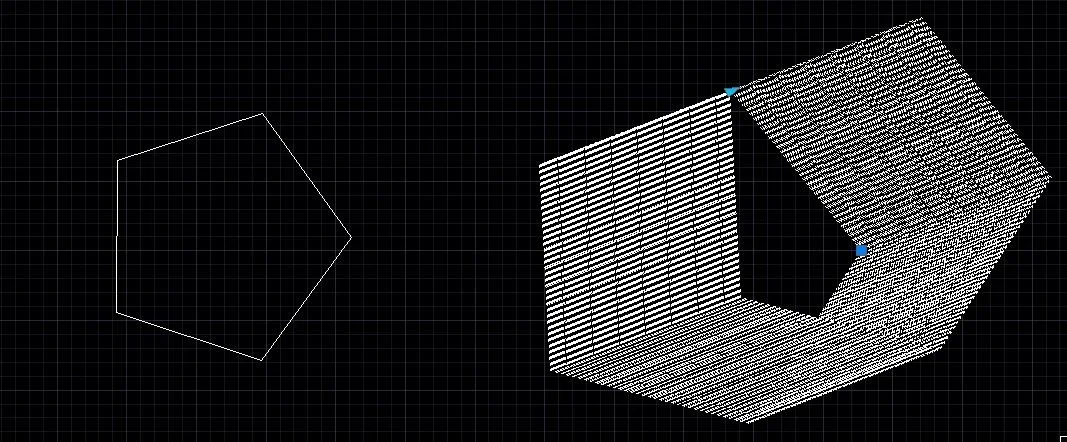

Le décalage qui produit l'écho que vous voyez dans les premières images est sûrement lié à la distance définie dans la première procédure: paramètres de groupe - série linéaire
alors qu'il n'est pas dans la deuxième procédure: actions / paramètres.

Je ne comprends pas pourquoi.

ici vous voyez un bel tutoriel descriptif de la procédure où tout ligne pour la bonne direction, la procédure commence à environ 4:30 minutes.
[video=youtube;DnnudHdZDHI]https://www.youtube.com/watch?v=dnudhdzdhi[/video]Où ai-je tort ?

Bonjour, merci.



[dieva]

la "série linéaire" que vous avez utilisée dans le premier cas, par défaut, définissez la propriété "colonne offset" de la série action à 1.
Dans le deuxième cas, on vous demande explicitement: "Digiter la distance entre les colonnes (...)"

Si vous récupérez le bloc de caisse dans le premier cas, sélectionnez l'icône de la série, puis modifiez les propriétés (panneau propriétaire) changez la valeur 'colonnes offset' de 1 à la bonne distance et vous verrez que cela ira bien.



[graziano-g]

Save dominic, merci pour l'indication rapide et précise.

Malheureusement, je n'ai pas réussi à mettre en œuvre la solution indiquée...

sélectionner l'icône de la série les seules propriétés (propriété modèle) auxquelles j'ai accès sont: type - linéaire / nombre d'adhérence - 1 / actions - série

Si au lieu de cela, je fais du clik droit sur l'icône 4 carré avec la foudre la voix de propriété n'est pas là.

probablement ne pas sélectionner la bonne icône...

Une autre indication ?

Je vous remercie.

Bonjour.



[dieva]

d'abord tapez sur la ligne de commande. devrait apparaître le panneau de la progéniture.
puis cliquez sur l'icône de la série...



[graziano-g]

Au revoir.

Merci de votre patience!! c'était dur mais le résultat est arrivé, très mince mais est arrivé.

Un seul doute maintenant : comment pouvez-vous régler automatiquement l'offset de colonne pour qu'il prenne la valeur -- distance 1 -- en référence aux deux premiers points pris pour définir la série ?

Je pense qu'il y a une macro ou un autre ensemble par l'utilisateur, ou est-ce ?

Je vous remercie.

Bonjour.
