modèle sous- revigoré: échangeur de chaleur

[painaz]

J'ai un tuyau d'échangeur de chaleur.

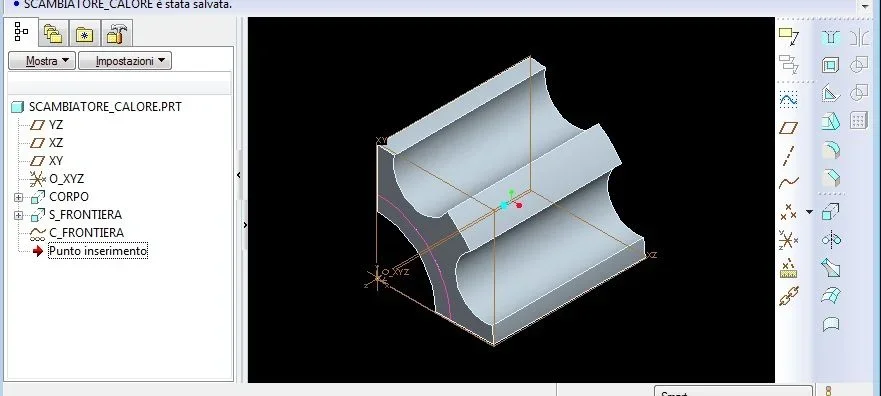

le modèle solide est un corps unique, le modèle fem fournit une déformation plate.
J'utilise la symétrie, le modèle seulement 1/4 section.

en réalité le tube est fait d'un noyau d'alliage de magnésium et d'alliage d'aluminium extincteur.
puis le modèle fem utilise la "région de surface" pour simuler le tube intérieur et cette alettato externe.

J'ai une charge thermique et une pression.

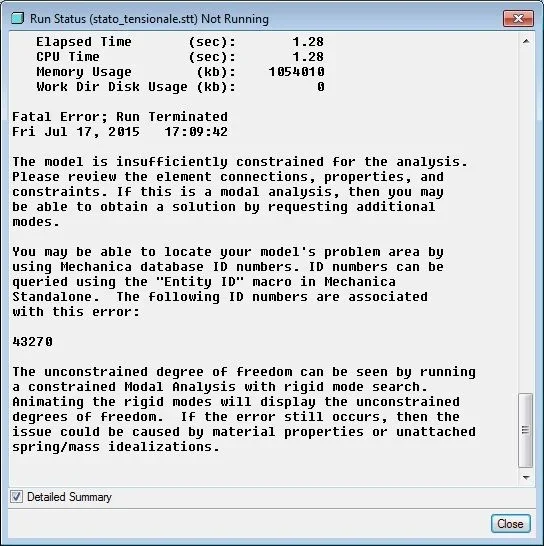

il semble ok, mais l'analyse échoue parce qu'il semble (mais pas pour moi malheureusement) subvinculé:


J'attache le modèle et les matériaux, en espérant une droite
Voir la pièce jointe tmp.rar



[Matteo]

Bonjour, ok la région "volume" (pas "surface" dans ce cas).
pour les contraintes, je vous demande une image détaillée dans laquelle les contraintes et les surfaces liées peuvent être vues.



[painaz]

Bonjour, ok la région "volume" (pas "surface" dans ce cas).
pour les contraintes, je vous demande une image détaillée dans laquelle les contraintes et les surfaces liées peuvent être vues.

Maintenant je ne me souviens pas exactement des détails: Je n'avais jamais utilisé la mécanique pour les charges thermiques et il y a quelques mois j'avais fait un exercice de livre sur le bal pour clarifier mes idées. en tout cas il y a le modèle ci-joint (tmp.rar). Dès que j'ai le temps, je le reprends dans ma main et je lui dis clairement ce qui échoue et quels sont mes doutes.

Nous espérons que cette section du forum sera renouvelée.
