Extrusion vers la surface

[sh4d3]

Bonjour, tout le monde, me voilà au premier problème. Désolé pour la banalité, mais je n'ai jamais ouvert de programme de cad avant 1 mois et j'en ai assez d'entrer dans la philosophie.

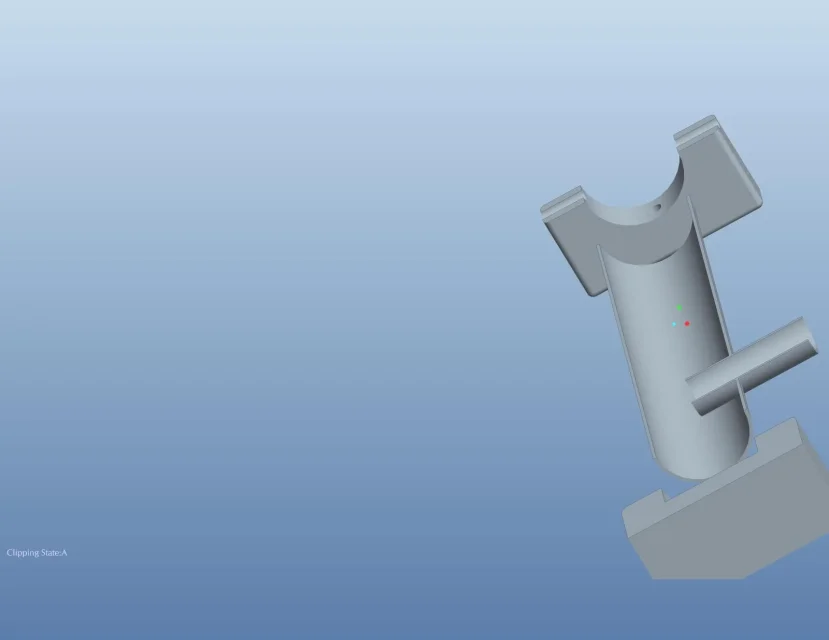

Je devrais commencer un tuyau perpendiculaire à un autre, à partir de la surface latérale de ce dernier. avec l'extrude je ne peux le faire que depuis le plan axial du premier tube.. poche magique? :

grâce à tous, Je vous laisse une image pour mieux comprendre



[maxopus]

Bonjour.
vous pouvez extruder "jusqu'à la surface" de l'extérieur ou couper plus tard avec la section circulaire du tube intersecté.



[sh4d3]

Génial ! Merci beaucoup, je l'ai fait ! Mais j'ai aussi dû faire une extrude soustractive pour le tube creux parce qu'avec la fine extrude il part du diamètre 0.28 et j'avais besoin de 0.20. Pas mal...
Merci encore, mythique :d



[maxopus]

le fait que vous n'extrudez pas avec l'épaisseur 0.20 dépend de l'ensemble de précision.
probablement utiliser le programme sans définir quoi que ce soit dans config.pro.



[sh4d3]

C'est très probable ! Je n'ai rien touché à la config, je viens de l'installer
Je vais m'assurer qu'il y a quelque chose sur le forum. dès que j'ai 5 minutes de pulvérisation, merci beaucoup



[maxopus]

essai pour fixer la précision absolue à 0,001 et appliquer 0,2 épaisseur.



[sh4d3]

J'ai ouvert le config.pro à partir des paramètres proe (j'ai aussi trouvé le fichier de chemin, calme :d ). Quel paramètre dois-je changer (en français, l'italien ne peut pas le dire, même si je n'ai pas autant quitté) ?



[maxopus]

fichier>sets> modèle ... dans les versions précédentes.



[sh4d3]

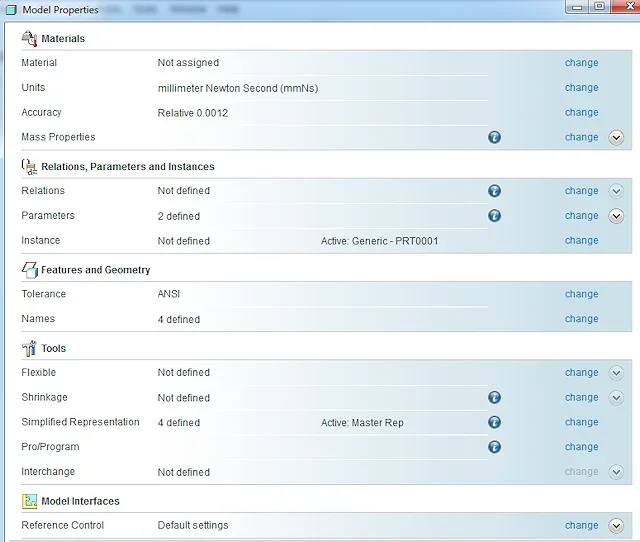

Voici mon écran. Ce n'est pas la relative, n'est-ce pas ? o.o.



[maxopus]

Voir la pièce jointe 41316Voici mon écran. Ce n'est pas la relative, n'est-ce pas ? o.o.

exact, dans l'élément de précision cliquez sur le changement



[sh4d3]

Oui, mais c'était déjà à 0.0012. C'est en mm, non ? Bref, je n'y reviens pas. .
éditer: à l'endroit où je parlais des diamètres étaient évidemment 2,8 et 2,0 mm, pas 10 fois moins :d



[maxopus]

vous devez changer la valeur 0,0012 est la valeur par défaut



[sh4d3]

Maintenant, même avec une précision par défaut, je le fais ! (et je n'ai pas commencé comme administrateur, j'ai gagné 7 32)
mystères de fenêtres ou... ou de proe :d merci pour la disponibilité, en tout cas



[maxopus]

Tu l'as changée en absolue ?



[sh4d3]

Je ne reçois aucun 'absolue' du menu déroulant.. :



[ROAR]

https://www.youtube.com/watch?feature=player_detailpage&v=7h5oqa3reeq



[maxopus]

Je ne reçois aucun 'absolue' du menu déroulant.. :

Pouvez-vous poster les fichiers que je regarde ?



[sh4d3]

Tu veux dire config.pro ?
